【导读】Apple Watch自去年9月发布以来,一路攒粉,现在终于揭开面纱,被送到了客户手中。很多网友对于这个“小苹果”的内部构造还是很好奇的,愚人节版,山寨版,3D概念版的拆解出了好几回了,现在真正的Apple Watch内部拆解在千呼万唤之下终于隆重登场啦!这次是拆的是38mm的运动版,多图详尽,多图是因为它的内部构造实在太复杂了。

 去年9月苹果隆重推出了Apple Watch,时隔八个月这款智能手表终于到达了用户手中,国外知名维修网站iFixit速度对其进行了专业的拆解评测。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



在正式开始之前让我们对Apple Watch的官方数据再进行了解:

 ● 压力敏感、柔软的、触控AMOLED屏幕,38mm型号屏幕分辨率为272*340,像素密度为290ppi,42mm型号屏幕分辨率为312*390,像素密度为302ppi。

 ● 定制设计的Apple S1 Sip(系统级封装)处理器

 ● 8GB的板载存储

 ● NFC + Wi-Fi 802.11b/g/n + Bluetooth 4.0

 ● 加速计 + 陀螺仪 + 心率传感器 + 麦克风 + 扬声器

 ● Watch OS系统

首先是Apple Watch的开箱

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



不知道如何正确快速佩戴运动版表带?事实上你并不需要担心,在表带的背面印有完整的佩戴指南。Apple Watch并不需要传统的充电端口,而是采用MagSafe技术,提供磁性充电方式。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在我们动用工具进行拆解之前我们首先需要无损的移动掉表带。首先按住背面的按钮触发金属卡扣,然后向侧面滑出。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在划开表带之后能够看到神秘的端口,根据此前的报道可能是6针的诊断端口,此外在上面还印有“Model  A1553”的型号,其中38mm型号为A1553,42mm型号为A1554。



【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

iFixit使用Tech Knife工具移除屏幕玻璃。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在小心翼翼的拆卸下屏幕之后,我们看到了一段线缆,这是液晶显示器和数字电缆。不过整段拆除过程并不是很轻松,该屏幕线缆位于有弹性的支架下方。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在快速分离屏幕面板之后我们再迅速分离了Taptic Engine和Digital Crown。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



让我们接下来比较下Apple Watch的内部和传统机械手表进行比较。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

我们能够非常轻松的拆卸下Apple Watch的电池。根据上面印有的数据显示为3.8V 0.78Wh锂电池,苹果声称拥有205mAh容量电池能够达到18小时的续航表现。而作为比较三星和Moto 360则拥有300mAh容量电池。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

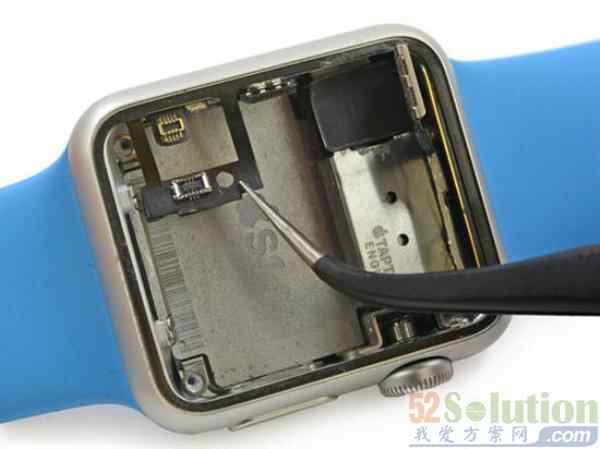

接下来我们来拆解S1应用处理器,首先我们要处理拆解过程中见到的最薄的三翼螺丝。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在Apple Watch的有限空间内容,我们中框的内部和外部有麦克风ribbon线缆。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



接下来我们来拆除Taptic Engine,该设备贴合在扬声器上。 Taptic Engine是可产生触感反应的Apple Watch 内置线性促动器。简单来说,它会轻点你的手腕。每当你收到提示或通知、执行转动数码表冠或在显示器按下等动作时,你会感觉到一下触碰,而且每一种互动都带来不同触感。结合精心设计的扬声器驱动程式,发出微妙的音讯提示,Taptic Engine 更能触动你的各个感官,从而带来含蓄、精巧而细致的体验。它亦让你以更亲密的全新方式与其他佩戴Apple Watch 的人联系。轻轻一点,便可以引起某人注意。你甚至可以发送一些很个人的讯息,例如你的心跳。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

该扬声器装备了O-ring以便于达到防水标准,根据苹果官方提供的信息Apple Watch支持IPX7的防水标准。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

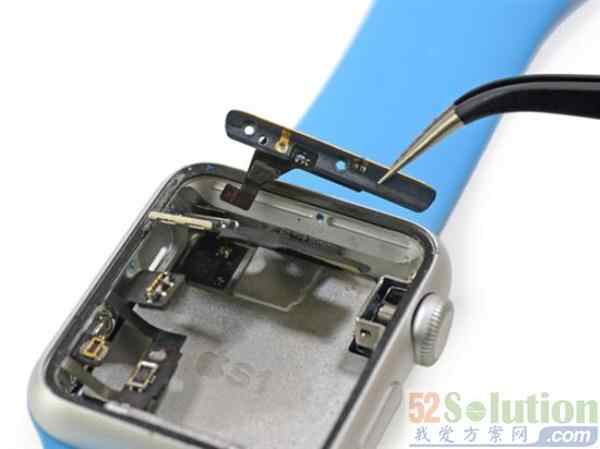

接下来我们拆除天线。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

接下来我们拆除机械按钮所连接的线缆。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



在底部我们再次转开两个非常小的三翼螺丝。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

我们移除digital crown支架,最终我们移除了拆除S1处理器前的所有障碍,在打开之后是非常繁乱的线缆。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

把这些乱七八糟的线缆移除之后我们最终看到了S1芯片。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解




接下来让我们会过头来看看屏幕,屏幕上只有一个集成芯片,这是基于AD7166 ARM Cortex M3的触控屏主控。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

digital crown看上去有非常优秀的编码器系统,有点类似于Nest恒温器。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

在拆除底部之后我们能够看到各种传感器,其中我们发现了脉冲冲击传感器。此外我们还看到了磁铁,主要用于磁性充电。

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解

【超详尽】它的“国”太复杂了——Apple Watch 深度拆解



总结

苹果手表在拆解过程中表身底部和表带连接处的凹槽内依旧隐藏有一个由6个触点组成的神秘接口,而关于该接口的具体作用也成了谜。此前曾有媒体预测它是用来执行诊断任务的,也有人认为苹果未来会推出与该接口相匹配的智能表带,以进一步拓展苹果手表的功能。

事实上,早在今年3月的时候就曾有媒体分析认为这个苹果预留的诊断接口将具备数据传输,甚至是充电的功能。
