三个电源一台戏!首款双高通快充2.0移动电源拆解评测

发布时间:2015-04-3 阅读量:3476 来源: 发布人:

【导读】Aukey PB-T1移动电源采用高通Quick Charge 2.0(下称QC2.0)快充技术,该电源的输出和输入均支持QC2.0快充技术,成为全球首款双 向快充概念的移动电源。这款移动电源的产品做工、快充原理、电芯用料怎么样?本文对比、评测、拆解,给大家看看这个移动电源的真面目。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

相关阅读:
【视 频】40分钟充50%?高通快速充电2.0速度对比
逆天 快充方案!基于高通Quick Charge2.0的移动电源

本文拆解评测一共分为三部分:

一、Aukey PB-T1移动电源与小米10400移动电源以及华为13000移动电源外观对比;
二、三款移动电源评测以及五个QC2.0充电器评测对比;
三、Aukey PB-T1移动电源内部拆解

着急的朋友可以直接跳到最后看拆解总结。

一、Aukey PB-T1外观

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

这个面可以看到一个输出口,一个Micro USB充电输入口。图上最左边为按键开关,按下 可以查看电量,电量指示灯由四颗蓝色的LED组成,分别对应25%-100%的电量。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

背面可以看到容量是10000mAh,CE认证,型号 PB-T1。输入5V 2.1A , 9V 1.8A,两个 电压的QC2.0快充,12V并未列入;输出5V 2.1A, 9V 1.8A ,12 1.35A,三个电压;指 标看起来不错,9V 12V 分别达到16.2W,比起5V 2A的10W,高出了一截,实际提升后面 用数据介绍。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

上图是跟小米10400的对比,两个的外形很接近,Aukey有倒角设计,不刮手,小米是直 角,可以戴套防刮。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

长度对比,外观看似相同的两款电源,Aukey PB-T1明显要比小米10400长出约10mm。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

Aukey PB-T1重量285g。



三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

小米10400重量261g。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

小米10400加上一支18650电芯,重量305g,这样可以推算出Aukey PB-T1里面也是四节 18650圆柱电芯,每支约2500mAh。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

熟悉的背影。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

两者布局很接近,都是一路输出,Aukey的按键略小,挡板材质为亚克力亮面。排列在一 起可以看出宽度是一样的。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

跟小米10400的正面对比,长出的10mm都预留给了PCB空间,可见QC2.0的电路要复杂得多 。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

三个电源一台戏,都是同一个style。


二、Aukey PB-T1评测

通过开箱,我们加入了小米10400和华为13000进行对比,外观上三款电源走的均是清一 色铝合金风格,下面进入评测模式。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

Aukey PB-T1空载5.15V ,一会yzx红表可以看出支持QC2.0的工作电压和电流。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

Aukey PB-T1 1A负载5.02V ,输出电压没有跌落下5V,模拟手机充电无压力。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

2A负载掉到4.92V,但还是非常接近5V,也没有超出规范中的±5%偏差下限。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测


输出给另外一款QC2.0移动电源(yzx钢5k)充电,QC2.0快充模式开启,此时电压电路为 8.95V 1.31A,11.7W的功率。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

拿出我珍藏的五个QC2.0充电器,用于测试是否能对Aukey PB-T1快速充电,充电器从左 到右型号分别是LG MCS-H04WR、小米MDY-03-EB、APE MPA818QF1、品胜TS-C057、三星 EP-TA20CBC。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

先来最大体积的APE MPA818QF1,可以提供9V输出快充。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

品胜TS-C057也支持,8.90V输出。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

小米MDY-03-EB通过8.92V,支持。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

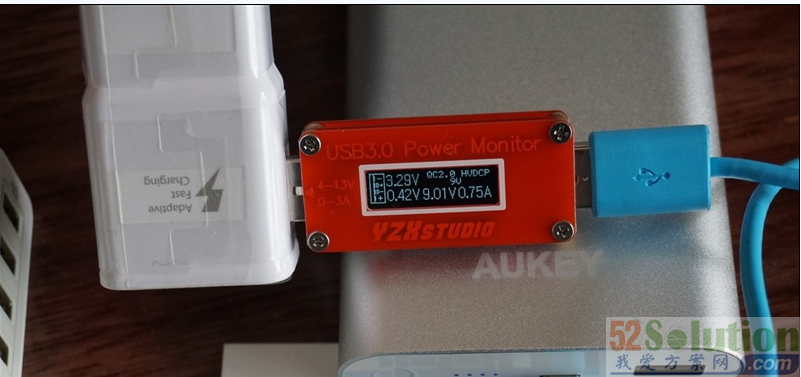

三星EP-TA20CBC确认OK,输出9.01V。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

LG MCS-H04WR很遗憾,出现了兼容问题,无法开启QC2.0模式,只能以5.16V输出。5个 QC2.0充电器4个通过,仅有一个出局,小伙伴们在选购QC2.0充电器的时候必须用事实说 话,避免来回折腾。


三、Aukey PB-T1拆解

下面的拆解才是重头戏,作为目前市面上首款具备输入、输出双QC2.0的移动电源,电路 上是如何实现的,都采用了哪些芯片解决方案?带着这个问题,我们的拆解开始了。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

铝壳的移动电源有一个共同点,两端均用到装饰片+螺丝。揭开装饰片,露出双面胶。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

看到四个螺丝,通过支撑架固定住了内部电池组和电路板。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

里面还打胶了。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

前面板贴纸揭开也是四个螺丝,前后共计八颗,没有使用特殊螺丝。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

打开前后面板,用力推出。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

蓝色电池,猜猜看是什么品牌。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测


内部所有部件,最大要数Pack的电池组,占据了内部三分之二的空间,其次是电路板。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

拆开后的另外一面,露出四个CJ长江2500mAh电池,这里4节电池并联组合成了10000mAh 容量。CJ这款新品电芯型号为18650 LL30614,外观为浅蓝色PVC封套。充电截止电压为 4.2V(±0.03V),放电截止电压为2.75V;电芯内阻在50毫欧以下,最大放电电 流为1C;电芯每支重量约45g左右。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

很大的一块散热贴,这个散热贴直接贴合在外壳上,电路板的热量传导到铝合金外壳辅 助散热。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

拿掉散热胶,露出了电路板的银色散热区域,为了更好的散热板子上打了很多小孔。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

电路板正面,采用蓝色风格,重要的芯片、元器件都集中在此。整个电路板面积较大, 也是目前见过最为复杂的,大致可以分为充电、MCU控制、放电三部分,其中保护电路单 独做成了一块板放在电池组上。由于首次将双QC2.0进行实战应用,给这个电源拆解增添 了几分期待。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

下面是芯片特写,考虑到拍摄难度,我们使用了微距神器。这颗是整个板上最核心的IC ,来自美国PI的QC2.0方案 CHY100D,首次在移动电源中应用。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

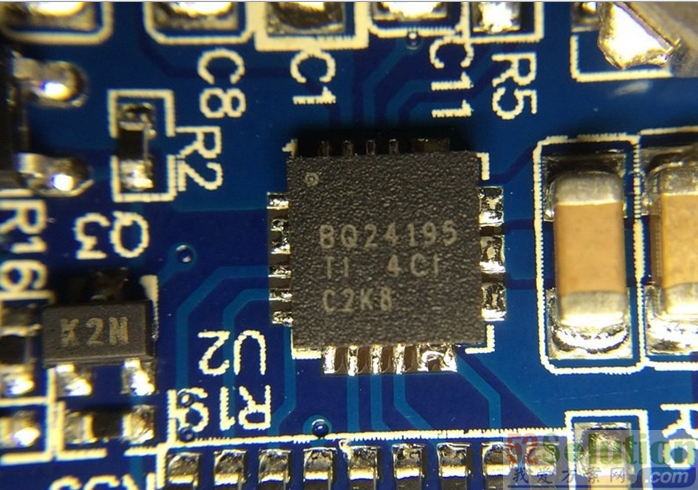

Aukey PB-T1的电路中使用了充放电二合一的TI BQ24195方案,这颗IC在小米移动电源中 也有用到。TI BQ24195集成了5V 2.1A充电和放电;电池充电截止电压可调,通吃3.6V( 铁电)、4.2/4.3/4.35V(锂电)等各类主流锂电池;还能自动调节适配器输入电流;可 实现路径管理,支持边充边放(这个功能在此屏蔽了);封装为QFN-24,体积小巧仅 4x4mm。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

单片机来自新唐Nuvoton,型号为N79E814AT20, TSSOP20封装。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

升压输出使用了美国MPS(芯源)MP3428芯片,用于QC部分升压输出。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

小黄豆钽电容,左下是一颗R050精密电阻。

三个电源一台戏!全球首款双高通快充2.0移动电源拆解评测

电路板版本号为V1.3,开发日期是去年11月25日,生产为15年第5周。由此可见是经过长 时间测试才上市的,经过多个QC2.0充电器输入兼容性测试,除了LG不支持,其他都可以 ,证明了这点。

拆解总结:

双QC2.0移动电源,近日成为了我们关注的焦点,同时也是整个行业热议的话题。在此之 前快充只能通过提升电流的方式来达成,但是MicroUSB所能承受的5V 2A(10W)已经到 达临界点,电流再增加势必造成MicroUSB不良率翻倍。

这时在不改变MicroUSB接口的前提下,高电压的QC2.0快充迅速受到消费者热捧,那么 QC2.0移动电源画面太美也留有遗憾,美中不足需要将电池的4.2V(4.35V)电压升压到 9V、12V输出,这样势必造成效率的折损;若更换成串联电路,配对与算法又异常复杂; 留下的这些阻碍QC2.0普及的问题,就只能让工程师们去为我们解决了。
