【牛人教学】Microduino Core+智能手表DIY方案

首先是确定目标，你想要做出一款怎样的智能手表？Jonathan的目标是这样的：使用和Arduino完全兼容的硬件进行设计；确保有足够的程序内存以方便更多应用；电池寿命至少1天；具备蓝牙功能；合适的大小。


智能手表的构成：这款智能手表的结构非常直观，可分成4个主要模块。电池充电电路，静音模式下的振动模块，带功率调节的可编程Arduino兼容内核和低功耗蓝牙，以及最后的OLED显示器和按钮。根据Jonathan的预计，从头开始DIY一个智能手表大概需要耗时20-40小时，资金消耗在75-125美元之间。

详细的组件和工具清单


选择Microduino Core+是因为其大小合适，同时也能够运行在3.3V电压上，运算速度为8MHz，其内存和I/O也比较合适。另外还有ATmega644PA芯片，64K内存，4K RAM和2K EEPROM，有足够的代码空间，也能带动夏普显示器内存，未来我打算升级到ATmega1284P。对于蓝牙芯片，最终选择了BlueGiga BLE112，其既能作为连接中心，也能作为配件进行连接，可以满足不同的软件需求。


设计电路：电池充电电路：3.7V 500 mAh

LiPo电池通过JST连接器连接到一个双掷开关。开关在右边时，电路是电池模式；开关在左边时，则为LiPo电池充电。


可编程内核：在3D打印的框架内，8MHz Microduino 微控制器连接到一个编程口、一个低功耗蓝牙板和一个电压调制电路。


振动模块：该模块很简单，包含一个二极管、1K和33欧电阻、电容、NPN晶体管和一个微型电机。然后该电路会连接到Microduino上，然后你会在收到来电和通知时收到振动反馈。


按钮：四个瞬时按钮开关连接到内置于Microduino的三个上拉电阻和一个外部10K下拉电阻上。


显示器：OLED显示器和两个LED灯连接到Microduino的七个数字引脚上，用来显示时间、通知、文本等等。

3D打印制作出框架后，就该开始安装了。一定要注意安装的位置，这是安装好几个逻辑器件之后的正面图。


背面图。在接线时你一定要主要，因为线非常细，很多操作需要小心谨慎，事实上有时候因为实在太细简直要让人抓狂！

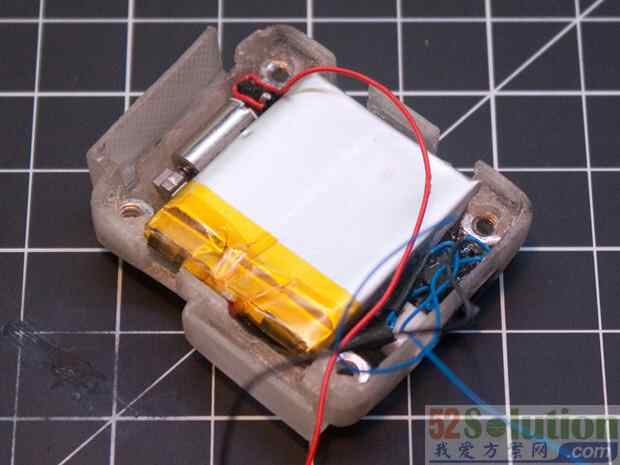

后盖上安装电池和振动模块，还要安装充电接口。振动模块可以根据需要调整适当加大电压。


开关细节：黑线结重接口的地，红线（V+）连接到开关中间；然后将开关引脚连接到充电器的电压。

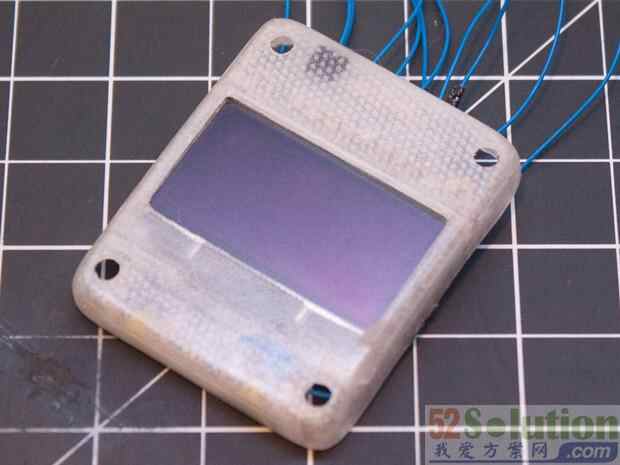

屏幕和前盖，注意连接屏幕时要小心。


组装：将该连接的线接到一起，这是个耗精力的工作，然后再将它们组装在一起，你需要一些胶水。另外在3D打印的结构上也有钻孔，用合适的螺钉固定。


另一个角度观看，这一边相对要简单一点。


终于装好了，当然没有Apple Watch那么好看了。

接下来装好购买的表带，看看合不合手？
