发布时间：2015-03-25 阅读量：4078 来源: 我爱方案网 作者:
在设计方面新版的ENVY 15并未进行新模具的升级，而是依然沿用成熟、可靠的老模具，一方面可以节约成本使得机器定价更为合理，另一方面也能够保证拥有持续的产品口碑，毕竟ENVY 15系列的外观设计还是受到用户的广泛认可的。改变的是惠普在新款ENVY 15上采用了标压版的酷睿i7 4750HQ四核八线程处理器，多核性能提升，对于用户而言无疑是一件很好的事情。
在其它硬件配置方面，本次推出的ENVY 15新机型搭载了500GB 硬盘，以及单条4GB DDR3-1600MHz 内存，同时还采用了英特尔Iris Pro 5200核芯显卡。虽然并未配备独立显卡，但Iris Pro 5200锐炬核显的性能令人信赖，同时又能够避免独显带来的功耗提升。
在此之前我们拆解过ENVY 15这款产品，而这一回是该系列产品的另外一个硬件版本。综合考虑，惠普新ENVY系列产品的性价比还是比较高的，总的来说，作为游戏本不应该只拼硬件，工艺设计、特色功能才是我们更应该关注的，而惠普ENVY 15游戏本则在这些方面给了我们足够的信心。接下来进入详细的拆解环节。
1 拆机前取下电池与光驱
在拆机之前首先需要将电池卸下，惠普ENVY 15采用传统的条状外置锂离子电池，位于机身后侧，通过拉开卡扣即可取下，从电池信息上了解到该机的单体作战续航能力并不会太强。能够在这一步骤上取下的还有光驱，光驱的保留可以理解为正版游戏光碟安装需求。
卸除电池
取下机身底壳上的固定螺丝
光驱在这一步骤上也可取下
注意垫脚下面还有隐藏着两颗螺丝
惠普ENVY 15并没有采用内置电池的设计，首先取下电池是必要的，电池槽与垫脚下面有固定螺丝，卸除之后才能进行下一步。
2 取下键盘时需要多注意
惠普ENVY 15的整个键盘面采用一块完整的铝合金板制成，键盘也属于内嵌式，并不需要单独拆卸。拆除这一部分时需要借助拆机撬棒来完成，细小的缝隙以及面板与机身连接的卡扣是需要主要的地方，用力不当容易造成断裂、变形等问题。
借助拆机撬棒来完成拆解
打开键盘面板时需要注意里面的各种排线连接
键盘属于内嵌式不可单出拆除
一整块铝板切割而成
键盘面板采用一整块铝板切割及冲压而成，这样来看，惠普ENVY 15就外观来说显得更加有完整性，键盘内嵌且轮廓下陷也看起来更加有质感。取下这块面板是需要注意键盘触摸板与主板之间的连接，如果没有事先断开连接，后果就悲剧了。
3 看ENVY 15整体内部结构
取下键盘面板之后就能看到惠普ENVY 15内部的大概结构，整块主板大也规整，类正方形的形状安置在机身左侧，而后侧空出的地方是原先光驱预留的位置。机械硬盘被设计在右掌托对应的位置，而左侧掌托则没有发热量较大的设备。
惠普ENVY 15整体内部结构
机械硬盘设计在右掌托对应位置
扬声器位置
可以看到风扇支持键盘位置进风
低音单元设计在光驱与主板之间
从整体的内部结构来看，惠普ENVY 15并没有采用紧凑的设计方式，实际上也没有必要做紧密排布，这样一款面向主流游戏体验的产品，较为充足的内部空间能够带来更好的散热能力，另外机械硬盘的位置以及左掌托对应位置无大发热量硬件设备。
4 内部硬件及最后点评
接下来就是主要的硬件拆除工作，硬盘、模块接口、无线网卡等硬件都是可以卸除的，之后便能取下该机最为核心的部分。主板的设计方方正正，而零部件则是通过一些软性PCB来连接，在硬盘上我们就能看到一条较长的跨度。
硬盘并无固定螺丝，则是通过缓冲圈与机身内部的卡扣来固定的
耳机与一个USB接口设计在单独的模块里

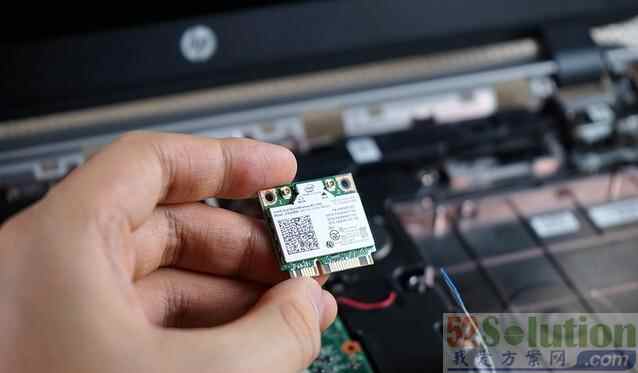

无线网卡模块

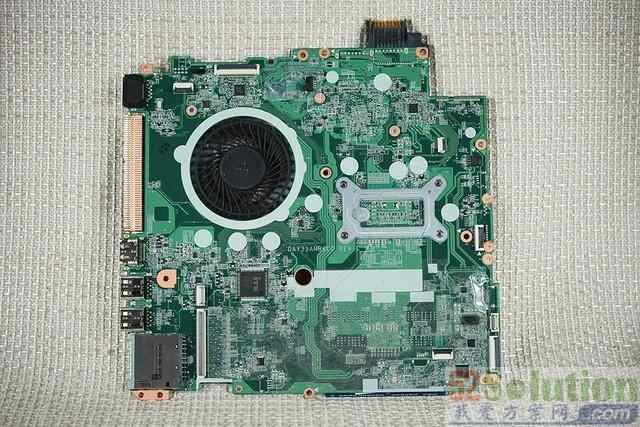

拆卸下来的主板正面
拆卸下来的主板背面
取下主板之后，我们可以在上面找到一些拆机过程中没有看到的接口与设计。内存被板载设计且预留了两个卡槽，支持用户自行升级，不过内存卡槽位置需要完全取下主板时才能看见，不太方面用户升级的设计略显尴尬。
编辑点评：
总的来说，惠普ENVY 15是比较好拆的一款产品，固定螺丝稍微多一些，主要的拆机难点是键盘面板的卸除工作，稍有不当容易悲剧。拆机之后我们可以看到ENVY 15的内部设计，也找到了一些扩展及升级的接口或卡槽，对于普通用户来说，自行升级ENVY 15的内存与硬盘确实较为麻烦，需要拆卸下主板才能看到内存槽。简而言之，本文可作为拆机教程来参考。至于导读部分介绍到的惠普mini PC“小叮当”的拆解，有兴趣可点击了解 小叮当的任意门>>
5 惠普ENVY 15-k301TU详细参数
