一切都因一块砧板而起。
一直想用竹壳做个东西，U盘或什么的。竹的强度和韧度都要比木材好，但个人想用竹子做个大些东西的话，就得买成品板了（没能力加工）。前些天看到京东上一块砧板只要9.9元，正好要买些东西，所以顺带了回来。至于为什么坑，后面慢慢说。废话不多说，开始。
首先是一块坑爹的天竹砧板，介绍说不空心，嗯，不空心就好
原本打算把羽博7800的电路拆掉做移动电源的，但因为PCB板厚度放弃了。
电池就用图中的电池，为笔记本移动电源拆机电池，几年了性能很好，标称3000mah一块，一组就是6000，但实测为6000多了。
后来选用的下图中的电路，坛友开板自制的，原件什么的都自己现成有的，升压为61030神器，为什么说神器呢？小电流放电效率很高（500MA左右可达97%），超小的静态耗电，1.8V就能升压。
电芯什么牌子忘了，好像是韩国品牌。
为了尽量缩小体积，电极处理下。
壳子为雕刻雕的，所以也没什么过程，就是画图切割。
为什么说坑呢，看下图，说好的不空心呢？这张图还不是很严重。
雕前面的时候，刚好在空心处。。。心想这壳白雕了。最后用502粘的。
下面那一块也是后面补上的（其实可以用更好的胶水，但是502比较快，做东西本人比较急）。
整个壳子内部，本想放弃的，雕了这么久，不能这么浪费了，凑合用吧。
电路打磨下，装进壳子里，没用螺丝，直接502粘的，反正就一次性的，坏了就不要了。
502胶可以渗透到竹壳里，竹壳比较薄，所以弄点胶水加强一下。
差点就忘记把USB口短接了，要不然充电不识别了。
焊好线，充电试试，红灯亮，充电正常。
可以看到有4条线连接。
两条线引到后壳上，铜片焊上。
盖棺了，哈哈还不错。
四周我都加了很薄的竹条，因为原来那样实在太难看了。
USB 接口前都被我弄掉了，打算做个档板，又薄又有强度。
上雕刻机，雕IO档板。
让大家看看雕刻软件界面吧，中间是刀路，可以直观看到雕刻路径。我用的是USBCNC雕刻机整体性能不怎么好，所以今年或明年换成钢的（大年）。
雕出来的面板，很完美，有木有！
之所以大些，因为不确定板子大小，刀路以前就做好的。

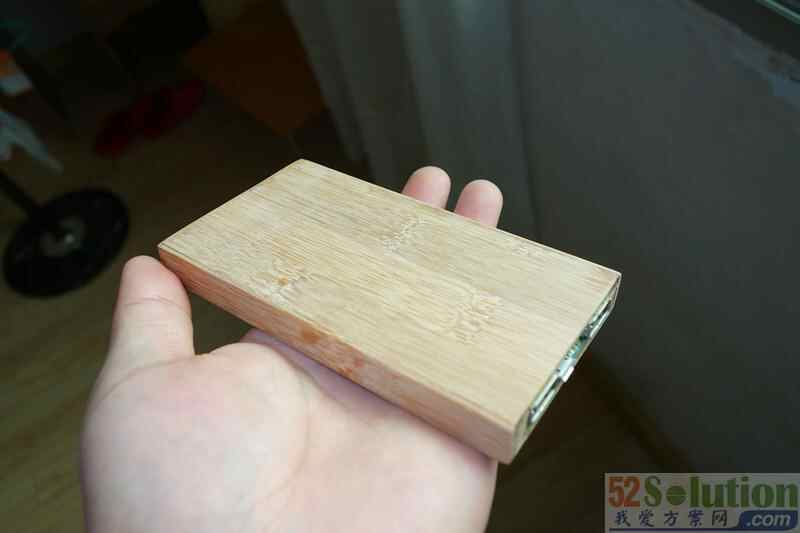

好了，成品出炉，随便打磨了下。
这样光着也不是事，所以决定喷漆，特意去买了瓶光油（家里有的用完了）。
用垃圾USB线这样吊着，也可以防止漆进到孔里去。
喷了几次，每次一点点。
喷好后总觉得少点什么，这么大块光板板，不太有气质，所以雕几个字吧。首先想到了两字，致远，因为我儿子名字有这俩字。
有了外观，内在不能上，61030以前怎么说也是数一数二的，自从小米出移动电源后，很少DIY移动电源了。先上电压电流表（金丝楠制作的外壳），电压我焊板的时候调到了5.15V。
再充电试试负载能力，1.7A负载，压降很小，可以说明这板子很强大！
和以前做的铝壳比比，铝壳为5000MA左右。
最后还是说两句
