Latin 智能体脂测量仪拆解 没有想象的精密

发布时间:2015-03-5 阅读量:1073 来源: 我爱方案网 作者:

【导读】作为一个拆解狂,很高兴看到产品官方对设备内部做一些介绍。譬如我们最近接触的Latin智能体脂测试仪,官网如此介绍其内部结构——“258个组件精密组装,将科技隐藏在纯净背后”,恩,没错,我们已经磨刀霍霍准备拆掉Latin了,除了挖掘设备背后的科技,还能顺带对官方的描述来一个最直接的验证。

不管是结合拆解的经验,还是凭直观对Latin的观察,都不难发现厚实的前玻璃面板不是着手的地方。

Latin 智能体脂测量仪拆解 没有想象的精密

于是将击破点放在Latin的背面,揭开电池盖,露出两颗螺丝。

Latin 智能体脂测量仪拆解 没有想象的精密

贴纸下也是容易隐藏螺丝的地方,揭开电池盖上的蓝色贴纸,果然下面有一颗螺丝。

Latin 智能体脂测量仪拆解 没有想象的精密

拆下这些螺丝后,转战到背面四角的四个脚垫。稍微用力,整个模块就撬出来了,塑料盖下面的金属片就是压力传感器了,这个器件就是测量体重的元件了,四个传感器测量来自面板上四个角落的重量。金属片中间白色胶粘了三根导线,这三根颜色不一的导线应该就连接到Latin的大脑——电路板。

Latin 智能体脂测量仪拆解 没有想象的精密


压力传感器通过一颗螺丝固定在塑料脚垫上,另外还可见另外一颗固定后面板和中板的螺丝。分开压力传感器和脚垫。

Latin 智能体脂测量仪拆解 没有想象的精密

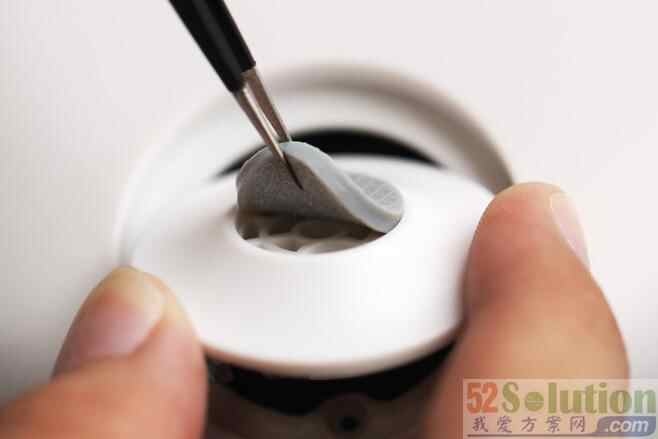

拆开脚垫上的橡胶片,采用双面胶粘于塑料脚垫上,很好理解Latin上的四块橡胶片是为放置时和地面起防震缓冲作用的。

Latin 智能体脂测量仪拆解 没有想象的精密

如此处理好其他的三只脚,就应该可以分开后面板和前面板了,两者间使用的卡扣,逐一撬开。Latin的内部世界暴露在我们眼前,看到的是塑料方格和略显凌乱的导线以及两块电路板,第一感觉并不是官网描述的精密和科技感,特别是固定导线的胶带。

Latin 智能体脂测量仪拆解 没有想象的精密

正中间还有一颗螺丝,这颗螺丝固定前面板中间的银色logo装饰件。透过凌乱的导线们,可以看到有前面板上四个导线透过中板的孔连接到电路主板上来,断开四根导线。

Latin 智能体脂测量仪拆解 没有想象的精密


接下来目标是分离中板和前玻璃面板,在拆分的过程中发现两者使用了强力胶粘合,粘合力比较大,拆下来还是比较费劲的。

Latin 智能体脂测量仪拆解 没有想象的精密

分开的中板和前玻璃面板。中间四根导线,连着四片金属测试片,贴附于前面板中间的圆孔上,这里可推断Latin是一款4电极的测量设备。还有值得一小提的是,Latin的这块裸的玻璃面板就重达2.8KG。

Latin 智能体脂测量仪拆解 没有想象的精密

面板正面,由于前面已经拧下了固定它的螺丝,于是轻松地拆下银色的装饰件。这里可以更清楚看到四片测试片。

Latin 智能体脂测量仪拆解 没有想象的精密

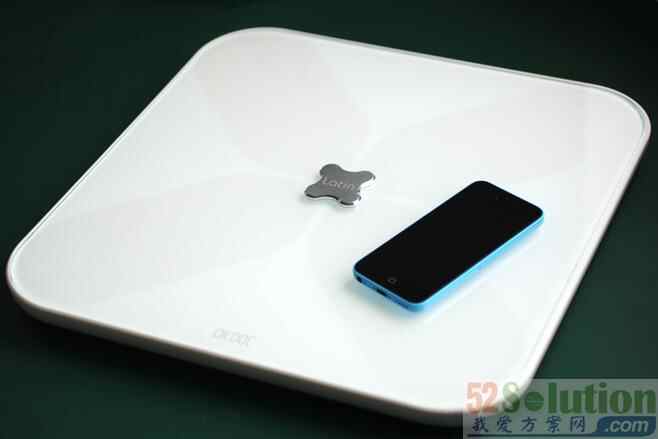

插播一张拆解前的Latin 正面照片,整个面板上类似4片花瓣的灰色透明地带就是ITO导电膜,这4块膜用来测量用户体脂含量,上面的金属测量片正好隐藏在中间logo装饰件下面。

Latin 智能体脂测量仪拆解 没有想象的精密


解决完前面板,还是回到电路板,LED电路模块使用的一颗螺丝固定在中板。

Latin 智能体脂测量仪拆解 没有想象的精密

LED 模块另一面,每一颗LED使用一个三极管驱动。

Latin 智能体脂测量仪拆解 没有想象的精密

电路主板同样也是螺丝固定。

Latin 智能体脂测量仪拆解 没有想象的精密

电路主板另一面。

Latin 智能体脂测量仪拆解 没有想象的精密


断开所有的导线。

Latin 智能体脂测量仪拆解 没有想象的精密

电路板上的主要IC,正中间的一颗芯片是一只Hycon的微处理器,采用的CoB(Chip on Board)封装,这种芯片封装形式已经很少见了。

Latin 智能体脂测量仪拆解 没有想象的精密

Latin的全家福,因为三块面板个头都不小,整体看起来组成零件并不多,官网所称的285个零件应该计入了电路板上的IC和电容电阻数。

Latin 智能体脂测量仪拆解 没有想象的精密

拆解总结

卖相上,Latin的确比较精致,和超市百十元的电子称差别挺大,符合当下简洁美的大趋势。功能上,测试体重和体脂方面共9项参数和APP搭配使用起来的表现也可圈可点,没有屏幕限制了使用场景处理得比较激进。内部构造上并没有设想中的“精密组装”,和百元体重计看不出明显的区别,前中后三块面板,LED灯(六个可闪烁的“花瓣”)模块,主板模块,四只压力传感器,ITO导电膜和四片金属测量片,这大概就是Latin的全部组成了,内部并无新意,只是工业设计和APP上有一些想法而已。综合做工、功能、构造和售价,也算是一款比较均衡的产品。
