全球首款语音操控“小智”Wifi智能音箱拆解

 近年来，随着移动互联的高速发展，使得智能家居入口的争夺战愈演愈烈，各种打着“智能”旗号的产品蜂拥而至，如智能路由、智能灯泡、智能插座、智能音箱等，但是归根结底，并没有一款产品能真正戳中用户的痛点，智能化的道路仍旧是“路漫漫其修远兮......任重道远“！

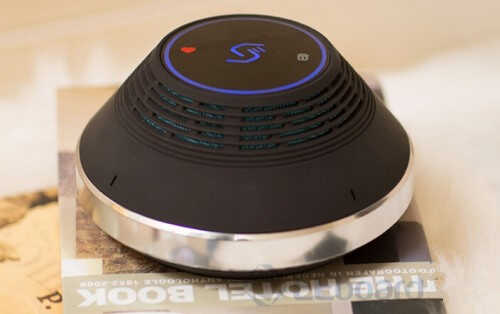

小智智能音箱主打WiFi音箱、语音交互、声控智能家居这几个主要的特色，当你第一次接触这个产品可能会觉得比较有新意，amazing！

但是不巧，这算是第二次接触WiFi音箱，而恰好曾经用过一款Broadlink的WiFi音箱（Broadlink WiFi音箱使用、拆解）给人印象非常深刻，真要说这两者的好与坏，单论音质、听感而言，Broadlink要明显占优，以下是两款WiFi音箱的一些参数特点对比：

但是，事实就真像表面看到的这样子吗？我们拆完小智智能音箱后再下结论不迟。

拆解小智智能音箱

从之前拆解Broadlink WiFi音箱的经验来看，拆音箱得先拆喇叭，小智也不例外，拧下底部的三颗螺丝（感觉仅仅装饰用的），借助工具可以将音箱打开，动作还是要轻柔，太野蛮不行，容易把触摸按键板的FPC连接线弄断，如下图所示

小智内部的结构还是非常简单的，不过从外观看来还算精致的产品，内部居然看到用杜邦线做供电接口以及扬声器的驱动信号线，顿时有些无语，不由得为电路连接的可靠性担忧。

取出主板后，与小智底壳还粘连的就剩一根WiFi天线、一块1400mAh的电池以及一圈圆形的铁块（作为固定作用）。


另一方便，小智的顶盖是一个扬声器以及按键触摸板结构，取出扬声器，可以看到标注的参数：阻抗4Ω，功率为3W，这比Broadlink WiFi音箱的扬声器功率低多了。

拿掉扬声器后就能看到固定顶壳上触控面板的四颗螺丝，拧下后就能取出触控面板电路（包括背光LED电路）

这种触控电路的原理是基于电容感应原理，通过感测PCB内部两块电极的电容变化来判断有无的输入，就如我们平时在微控制器开发板中接触的像Atmel Qtouch、赛普拉斯的Capsense原理类似。

很简单，这就基本上拆完了小智音箱，见下方的小智全家福照片。

小智硬件原理

拆完小智音箱，我们再回顾头来看看其硬件方案，咋眼一看电路好像挺复杂的，这可不像一个单纯的WiFi音箱。

确实如此！

从整体方案来说，小智采用了像是一个现成的瑞芯微RK3066模块方案，RK3066 Soc+1GB RAM+4GB Flash，这可是两年前国内一个比较主流的平板方案了（代表作如iFive2平板）

瑞星微RK3066 Soc一些主要特性：

40nm 低功耗工艺
双核Cortex-A9，频率高达1.6GHz
四核Mali-400MP4 GPU，频率高达400MHz
高性能 H.264 MVC音频解码
内置HDMI1.4b
支持双屏显示，最高支持2048x1536分辨率
支持持MLC NAND， eMMC、全内存芯片类型支持，DDR3，DDR3L， LPDDR2
从RK3066的简单特性，我们就不难发现这颗Soc的强悍，事实也如此，本来就是一颗平板电脑方案的Soc，却生生用用在了一个WiFi音箱上，是不是有一种大材小用的赶脚？这到底是怎么一回事呢？

不急，我们先不忙着下结论，再来看看小智智能音箱的其它板载资源情况，如下图所示

小智智能音箱板载的主要资源有：

核心控制处理模块：瑞芯微RK3066+1GB RAM +4GB Flash
WiFi模块：瑞芯微RK903（据说是WiFi/BT/FM三合一Soc，不过目前只有WiFi功能）
音频codec：科胜讯cx20921、瑞昱ALC5631
其它：华邦电子SPI Flash、音频功放FT2820P
除了怪异的RK3066 Soc方案，可能大家还会比较奇怪的是板载的两个音频codec 器件？刚开始我也觉得奇怪，但是仔细看了PCB板的布局状况才发现了一些端倪。如果大家仔细看主板的MIC输入端，发现其实在硬件方案的设计上做了4路的Mic输入，如下图所示

这就说的通了，本来小智这个产品就有主打的语音交互、语音控制命令的功能，而要想这个功能达到最理想的实际体验效果，最好在小智音箱周围（比如东南西北四个角）都能有语音的输入端接口，设计四路Mic输入正是迎合这种需求。

但是，理想是丰满的，现实是骨感的，在硬件原理图设计的时候确实设计了四路mic输入，因而也特意选用了科胜讯的这颗带有四路Mic输入端的音频codec cx20921，但是在实际布线的过程中，无奈的又发现了在不增加成本（也就是说不增加PCB板的层数）的情况下四路Mic要分布在四个方位似乎难以实现（好吧，你也可以吐槽layout工程师水平不够）。可能在衡量了多种结果后，选用了目前这种方案设计（或许你有不同的理解）。

除此之外，小智的主板还有许多未贴片的功能，如背面的蓝牙模块（猜测），HDMI接口等，看来，我们此时拿到手的可能还不是小智的“最终形态”。

OK，最后我们再来看下小智音箱整个的硬件方案，简要的原理框图如下图所示：

虽狼但无齿

看完小智的整个硬件方案，你还在疑惑吗？如果只作为WiFi音箱，小智这个硬件方案确实是大材小用了，甚至根本没突出音箱该有的概念（反正笔者是不认可其音质）。但是，如果你回想一下Broadlink 音箱拆解后的硬件方案，再来看看小智的方案，难道你还在以为小智只是甘于做一个WiFi音箱吗？

只要工程师不傻，那肯定不会用一个做平板、跑安卓系统的方案只做一个wifi音箱功能？如果深挖下小智这个产品的研发团队，就会发现他们其是做智能语音助手出身，在产品的特色上，也重点体现了这个功能，只不过在实际的体验中，这些功能并不是太好用（如语音识别不准确等），这让我们一直以为小智就是一个WiFi音箱，这明显是一个误区，智能语音交互控制才应该是小智的重点！

这下再回顾头来看小智的硬件方案，是不是有种茅塞顿开的赶脚。可以说，小智就是一个通过平板方案改装而来的产品，跑安卓系统，集成自身的语音助手功能，对接了众多云端资源，如天天动听、虾米音乐、喜马拉雅电台等云端服务内容，将这样一个产品打包成“WiFi音箱状态“，这种换汤不换药的做法在新兴的小创业公司颇为常见，算是见怪不怪了。那么，小智这样的一个产品，到底用来干嘛的？下面这张图就做了很好的诠释

小智，是想成为一个类似智能家居中枢大脑一样的存在，通过其语音交互特色系统，实现对其它家电、智能产品的控制。不过就目前而言，小智虽狼但无齿，还处于“理想很丰满，现实很骨感”的状态，还存在诸多问题，如作为音箱音质不加、产品设计时四路Mic输入最终只实现了两路、WiFi配置不畅、语音控制不够精准（答非所问）等，对于一个本身定位就比较模糊的产品来说（有点“四不像”），这基本是致命的，同样，作为一个用户，首先肯定不会考虑购买这么一个失败的产品，而这恰恰也给其它厂商留下了绝地反击的机会，鹿死谁手，我们拭目以待！
