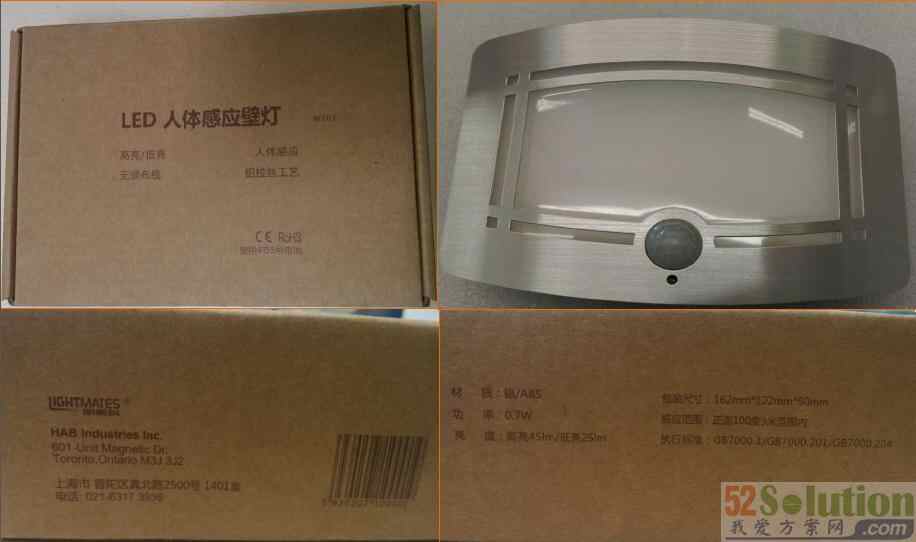

包装外观:在橱窗里展示的产品,给任何客人的第一印象是产品的包装和外观。拿到这款小壁灯第一感觉是包装简洁,大方。采用K系列纸质制作的包装盒,耐破良好且敲击起来有清脆的回音。
包装盒上的信息完整:包含产品型号、生产商信息、联系方式、遵行标准和通过的认证;
正面还特别突出了无须布线的特点。灯具本体采用铝制品进行美观设计,表面处理工艺为拉丝。灯具的形状让我想起了上学时常用的小闹钟(如果将闹钟也集成在该灯具上,似乎更好)。
电源开关:按第一次主灯全亮,侧灯亮。按第二次,主灯半亮,侧灯灭。实际测试效果功能符合。
拆开前盖板:露出了主灯模块和感应模块。还有一块有塑料制成表面有镀膜处理的反射片。灯具主要采用侧发光+反射板模式(光源利用率有限)。
拆开灯具本体包含:
1、电池腔后盖。
2、反射板。
3、灯体前盖板。
4、感应模块。
5、灯体后盖。
6、灯具光源模块。
7、螺丝4枚。
人体感应模块:当人接近时控制灯具点亮。光敏二极管:当外界光强足够大时,自动屏蔽感应功能。
光源模块中使用了两种光源:
1、主灯光源组采用了10颗SMD3528封装的LED器件。
2、侧灯采用直径为5mm的直插式封装LED器件。
主灯全亮状态
将感应模块去掉,通过按键开关进行调整,分布得到主灯全亮和主灯半亮状态。
主灯半亮状态
通过电路进行简单分析,其拓扑结构如下图:由5号电池供电,由IC 7336进行稳压,IC BIS0001进行红外感应;IC WSD023 对LED进行分段式调光。
总结和建议:
本次所拆灯具是装饰类、辅助照明和应急照明的灯具。总体感觉企业方很用功,在产品的外观设计和包装上做了很好的处理。灯具的整体功能也非常好,其感应功能设置也非常合理。人离开后20S灯具熄灭,且具备了外界光强高时灯具不受感应的防错功能。
产品特点鲜明:无需布线,安装简单。安装方式提供了3M胶纸和螺丝安装两种方式。这个灯具采用LED光源,很好的匹配了LED的:低压、节能、响应速度快和指向性的特点。建议1、增加时钟和闹钟功能。感应壁灯主要是晚上使用,那白天怎么办?如果增加一个时钟功能白天也可以用,再增加闹钟功能同样可以提醒用户定时光闭主控开关。
建议2、侧灯改变色温。通过测试发现目前所使用的侧灯色温是9239K,颜色偏蓝。冷色系会有一种恐怖的感觉,尤其是在昏暗的环境下。如果在晚上,用户刚好看完聊斋系列电影,出来后发现有幽幽的蓝色,会发生什么?
建议3、产品参数更改。包装盒上写明:高亮45lm/低亮25lm;对于多少流明其实晚上完全没有必要,这款产品不作为主照明用的,无需要使用流明值来度量。指直接提供1米外地照度为多少勒克斯即可。
建议4、反射板和前盖板更换。拆解后发现如果采用底部布光源在通过反射板将光反射改变角度,再透过前盖板进行透射出来,这样光的利用率很低。如果能采用导光板的模式是不是可以增加光的利用率?
