目前，我们的手机屏依然采用玻璃材质，意外跌落等不可抗拒力造成的损坏在所难免。
屏幕坏了需要更换，但是到了手机维修市场会发现：原装屏、后压屏、仿屏等，价格也是参差不齐。一块屏在手机维修界大有学问。听倡导终端用户自助式维修的GeekBar给大家娓娓道来。
◤原装屏◢
从工厂或客服流出，这种屏稀缺，价格很高，质量当然是最好的。
辨别：做工精细，面板匀称，边框与面板贴合无缝隙，显示色彩逼真，无偏色。
（还有一种全新拆机屏，是将全新机器的屏幕换成后压屏或仿屏，再将机器和原装屏卖掉，以牟取暴利！）
◤后压屏◢
在手机维修市场存在最多的屏，也是争议最多的屏
给大家讲一下iPhone屏幕总成的构成
后压屏过程
前玻璃保护面板
保护面板破碎未损坏的液晶
通过仪器将未损坏的液晶从破碎的玻璃面板上剥离，再将好的玻璃面板粘合到剥离下来的液晶上，再经过一系列程序，一块后压屏生产完成。

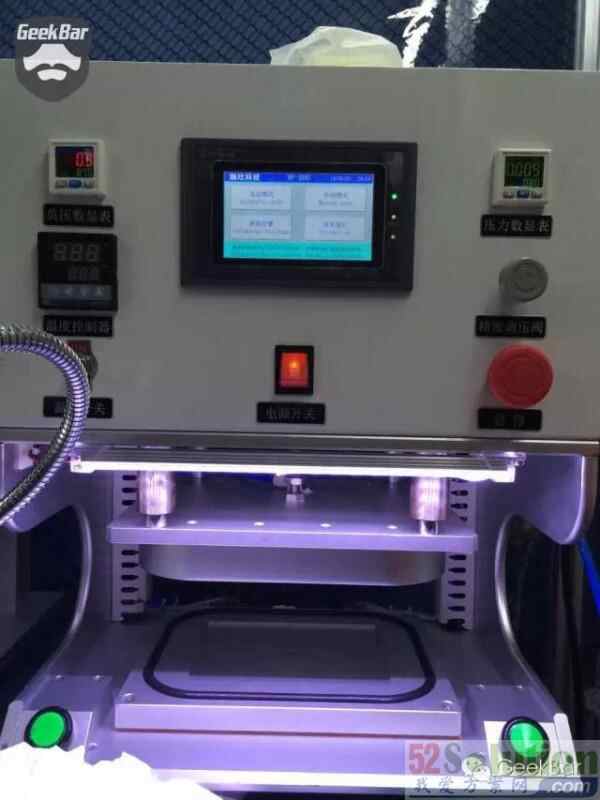

屏幕压合需要苛刻的环境，无尘车间是标配，不同的后压屏设备和技术会成就不同品质的后压屏。
屏幕总成需要胶水的粘合，胶水种类大致分为UV水胶和OCA胶，不同的胶生产工艺难度不同；
在液晶上面还有一层偏光片，对屏幕的可视角度，色彩还原等有很大影响。
后压屏质量分三六九等，高质量的后压屏可以达到原装屏90%的显示效果，当然也有品质很差的。
◤仿屏◢
这种屏多为小工厂加工的劣质或有缺陷的液晶压合制成，做工粗糙，显示色彩偏色，可视角度小，质量不稳定，价格便宜。
◤背光◢
图上这种是因为手机进液，造成显示不正常，并不都需要更换屏幕总成，看情况有的只需更换背光模组。
（iPhone5s/iPhone6背光模组）
