移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

发布时间:2015-01-8 阅读量:4483 来源: 我爱方案网 作者:

【导读】谈起移动电源,大家首先想到是用来充电的,这也是移动电源的基本功能。随着科技发展和为了满足消费者需求,移动电源不断地被赋予了更多功能,如照明灯、无线路由甚至是点烟器。今天给大家拆的就是一款具有拍照功能的移动电源——羽博S2趣拍移动电源。看看内部结构如何实现。

相关拆解:如何做到小体积大容量?羽博10200mAh移动电源拆解揭秘

包装,先拆了,羽博包装都采用类似的!上面各种参数。

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

拆出的全家福,自拍杆,夹头,定位器,数据线,S2移动电源

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

手感也不错,比我想像中的要小很多!

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解



充电,输出USB口,蓝牙灯孔,自拍和电量显示按键

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

参数,2A输出,1A输入,按键3秒打开蓝牙和手机配对

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

电量显示LED装在了侧面

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

铝壳上的标都是激光打印的

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解



下面试试自拍功能,连上手机后,显示的是键盘

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

如果不打开照相程序,按键识别成音量+。进入照相后可以拍照。当然得手机支持音量键拍照才行

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解



下面开始拆解

底部胶纸粘的,不是高大上啊。四颗三角螺丝,还好有数码之家的螺丝刀,拆这个不用愁

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

拆掉螺丝

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

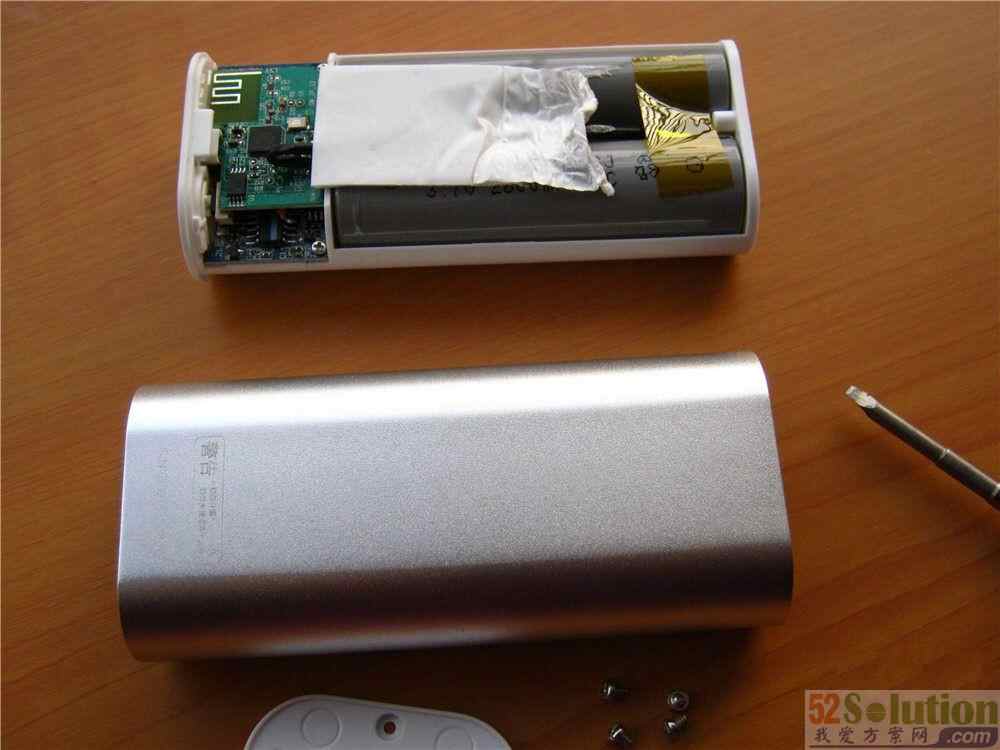

从底部推一下,整个移动电源主体就出来了

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

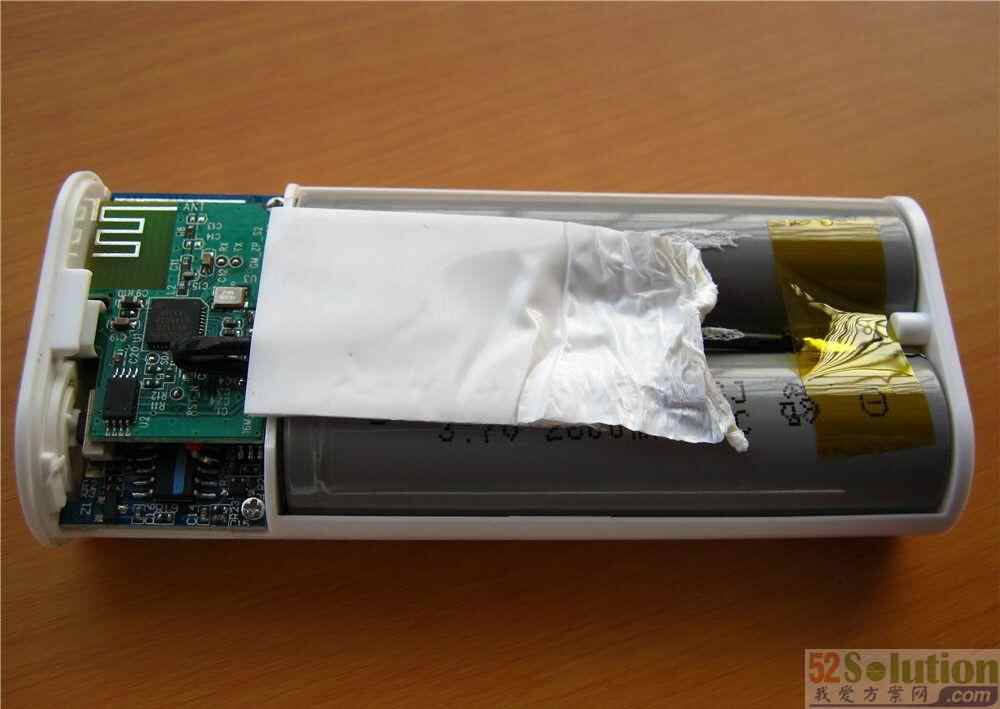

可以看到双层设计,一块蓝牙板,一块电源板

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解



移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

AB1126,低功耗蓝牙3.0,用于自拍神器,防丢器!

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

CMICR 18650 2600电芯,这牌子不认识

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

可以看到,板子中间有飞线

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解



丝印4L为电池保护MOS

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

MT5032升压IC,2.5A,5V 同步整流升压。这个也很少见到,我第一次见

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

MT2582A充电,1A电流。358运放,羽博打磨过的单片机。
一条长长的红色飞线,很是显眼,难道这样的产品不应该回炉重造吗?

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

拆下的蓝牙小板,不过只用得到一个按键,太浪费了些,要是能多定义几个就好了!

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

拆解全家福

移动电源也能拍照!羽博S2蓝牙自拍移动电源拆解

说说使用感受吧:用来拍集体照不错,蓝牙的距离也够了,自拍看个人,我不喜欢拍。自拍杆质量还不错。移动电源经过拆解,用料一般般。主板不完善,还有飞线的存在,这是个人DIY都不会出现的问题!当个移动电源2A输出也够了。88元带自拍杆的价格,个人觉得不贵。
