用于智能家居的 NXP NTAG I2C方案

发布时间:2014-12-11 阅读量:2424 来源: 我爱方案网 作者:

【导读】Ntag I2C 是NXP 最新发布的一款带有I2C 接口的被动TAG 芯片。通过I2C接口一改以前那种单向互动的的传输方式,有效的解决了嵌入式设备与标签互动以及近场通信方式到移动终端的沟通与适配。

【方案介绍】


Ntag I2C 是NXP 最新发布的一款带有I2C 接口的被动TAG 芯片。通过I2C接口一改以前那种单向互动的的传输方式,有效的解决了嵌入式设备与标签互动以及近场通信方式到移动终端的沟通与适配。可以应用于家用电器、消费电子、可穿戴技术和家居自动化等广泛应用的完整被动式近场通信(NFC)交互解决方案。

【方案特色】


RF接口

• 完全符合ISO/IEC 14443A规范
• 完全符合NFC Forum Type 2 Tag规范
• 输入电容为50 pF,有利于减小线圈大小,降低物料成本/减小天线占位面积
• 接触式接口
• I²C接口支持标准模式(100 kHz)和快速模式(400 kHz)

存储器

• 888字节或1904字节的用户存储器,可用于存储NDEF消息或数据(基于EEPROM)
• 只读锁定功能

识别

• 唯一的7字节序列号,便于验证真实性
• Get Version(获取版本)命令,可轻松识别芯片类型和支持的特性

数据传输

• 64字节SRAM存储器缓冲器,可高效通过数据,不受EEPROM存储器周期的限制,利用场侦测信号作为数据传输同步的一种手段
• RF和I²C快读命令之间仲裁清晰,可有效缩短测试时间,提高吞吐量
• 低功耗工作
• 非易失性数据存储,实现零功耗配置
• 可配置的场侦测输出信号,轻松实现自动上电,同时消除软件轮询的必要性
• 能量积存功能带来的电能足以驱动低功耗微控制器、LED和其他电路(如传感器电路)

【系统方块图】

系统方块图

独特FD 功能引脚:

为了省电,整个系统可以通过FD 引脚检测到有外部场强时候唤醒主控,FD脚拉低唤醒:

原理如下:

独特FD 功能引脚

【方案原理】

方案原理

品佳集团Ntag I2C  Demo Board 展示:

品佳集团Ntag I2C  Demo Board 展示

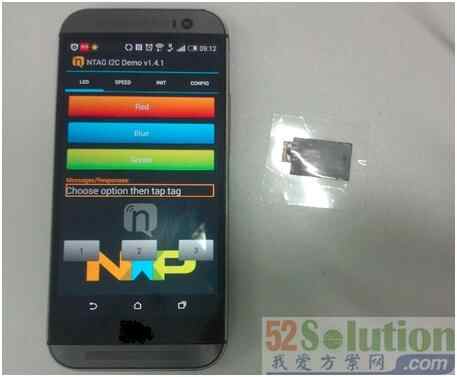

手机端APP:
手机端APP

来源:大联大
