0【导读】钛客科技将全息显示技术应用于手机当中,创造了全球首款全息显示手机。然而takee发布之后,以3D产业联盟为代表的业界却与亿思达“同室操戈”,提出强烈质疑,关于真假“全息”的论战你来我往,互不相让。到底是假全息还是真3D?今天我们为大家带来的钛客takee拆解来揭开全息手机神秘面纱。

热门拆解推荐:
习大大同款双屏智能手机YotaPhone拆解 原来是中国制造
4.85mm OPPO R5拆解 揭秘全球最薄手机内部工艺
比iPad mini 3还薄?华硕MeMOPad8拆解揭秘芯片分布

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机的包装非常大,而且看上去比较精致,里面究竟是怎样的呢?

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

手机的背面印有钛客 takee 1全息手机的参数,可以看到这台手机采用MT6592T八核CPU,核心频率为2GHz,配备2GB的RAM和32GB的ROM。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

打开包装后可以看到里面还有一个塑料包装,这个包装看起来很有科技感,也正好体和全息手机这个主题。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

打开包装后就可以看到钛客 takee 1全息手机,钛客 takee 1全息手机配备5.5英寸屏幕,看上去非常大气。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

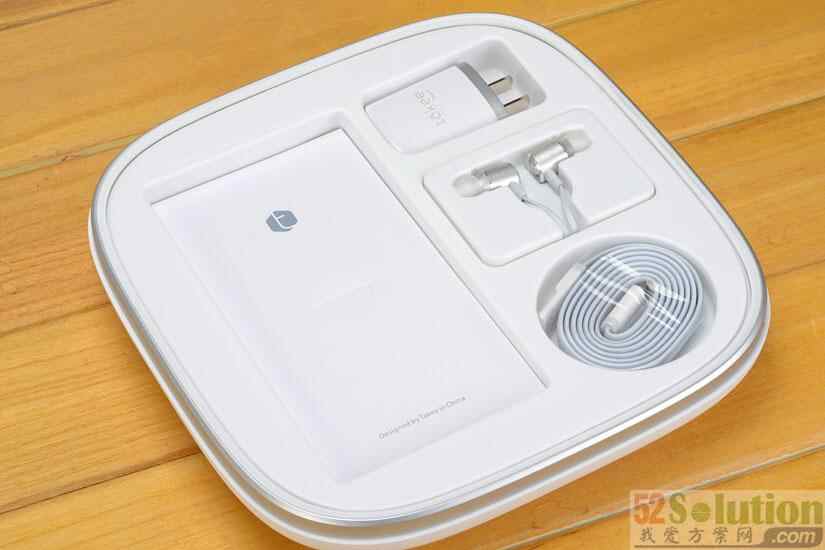

包装的下一层是手机的配件,钛客 takee 1全息手机提供充电器、数据线和耳机这些常见的配件。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机提供2块2500毫安电池,现在已经很少手机配备2块电池。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机采用金属边框设计,也大大提高了设计和制造的难度,另外配备5.5英寸屏幕,支持3D显示功能,配备手机的摄像头能提供眼球最终、隔空操作等等的功能。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机背面采用磨砂材质的后盖,拥有非常不错的手感,在后盖上还有钛客的Logo。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机配备了1300万像素主摄像头,拥有F/2.0大光圈,采用索尼IMX135传感器,经过深度优化后有非常好的拍照成像效。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机前面上方内置了一颗500万超广角摄像头,依靠内置的传感器精准追踪眼球,以此让使用者看到全息图像。用户可以在没有任何辅助工具的情况下直接观看3D视频,并可得到极好的立体视觉感受。除此以外,支持高清自拍。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机还有一个传感器在手机HOME键下方,通过前置一颗感应器精准抓取手势,可完成隔空解锁,空中切水果游戏等操作。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机采用金属边框设计,变成打磨成圆角,金属边框可以让手机更为坚固和美观,但也大大提升了制造的难度。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机要开启后盖需要借助卡针,只手机的顶部有一个金属按键,用卡针插入这个按键后盖就可以开启一条缝,之后就可以用手来打开后盖。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机支持双卡双待功能,支持联通WCDMA网络,机身有32G储存支持TF卡扩展储存。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机首先通过追踪人眼的视角位置,然后基于全息图像数据模型,根据人眼的视角位置,计算出实际的全息图像,再通过特殊的指向性显示屏幕将左右眼的立体图像精准投射到人眼视网膜中,从而使人眼产生和实际环境完全感觉一样的视觉效果。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机应用的是基于动态空间位置信息和三维模型实时渲染,结合多视角液晶透镜光栅显示屏实现的一种新型“个人数字全息”显示技术。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

全息显示和眼球追踪方面,这部手机可以在没有任何辅助工具设备的情况下直接观看3D立体电影,画面立体逼真,清晰度非常高,并且不受视角限制;在观看全息模型时,画面还会随着眼球位置的变化而自动适配。空中触控方面,takee1则可以让你在不用接触屏幕的情况下对游戏进行隔空操控,非常的科幻。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机的后壳采用卡扣加螺丝的结构,所以要拆开后盖并不难。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

只要打开后盖的螺丝和卡扣就可以拆开钛客全新手机。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

打开后壳后就可以看到钛客 takee 1全息手机的内部结构,采用典型的双PCB结构,上面是蓝色主板,下面绿色的PCB主要负责连接器件。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机拥有2个外放喇叭,可以提供立体声支持,这个设计在现在的手机上比较少见。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客全新手机下方的小PCB比较简单,主要负责连接USB接口、振动电机、外放喇叭和天线。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机上部的PCB是手机的主板,手机的主要芯片都在这块PCB上。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机的主板正面主要是SIM卡插槽和连接器,没有过度的芯片。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机主要芯片在手机背面,背面有屏蔽罩同时还有帮助散热的石墨散热贴。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

将钛客 takee 1全息手机的PCB取出后可以看到手机的中框,全金属中框大大提升了手机的强度,让手机更为坚固,采用这种工艺都是一些中高端手机,而且这样的工艺制造难度也很高。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

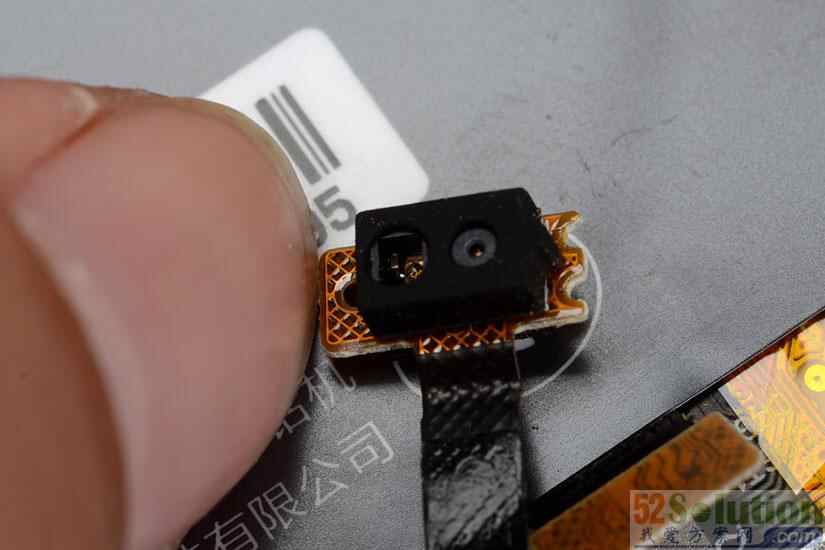

手机的上面还有一个距离感应和光线感应元件。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

位于手机下方的传感器,这个传感器主要抓取手势,完成隔空操作。


假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

拆开手机后可以看到钛客 takee 1全息手机的屏幕型号,采用多视角液晶透镜光栅显示屏。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机采用1300万像素主摄像头和500万像素前置摄像头。

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机采用MT6292T八核CPU,核心频率为2GHz,集成Mali 450显示核心,全面支持3D视频、全息游戏及全息

假全息还是真3D?钛客 takee 1全息手机拆解揭秘真相

钛客 takee 1全息手机带来了全新概念的手机不仅有3D显示还带来全息技术,可以跟踪人眼位置,提供更为真实的3D场景,更支持隔空操作,概念相当超前。做工方面金属边框不仅美观而且坚固,也增加了制造难度,一定程度影响了产能,但慢工出细货,钛客 takee 1全息手机的做工用料也是非常出色。
