从官网的介绍可见，小米5000mAh移动电源最直观的变化：轻了、薄了。这个5000mAh容量的电芯来自ATL供应商，这也是苹果的供应商之一。主控方面，小米依旧选用TI作为核心解决方案，而更多内部细节，下面我们就一拆见真知。

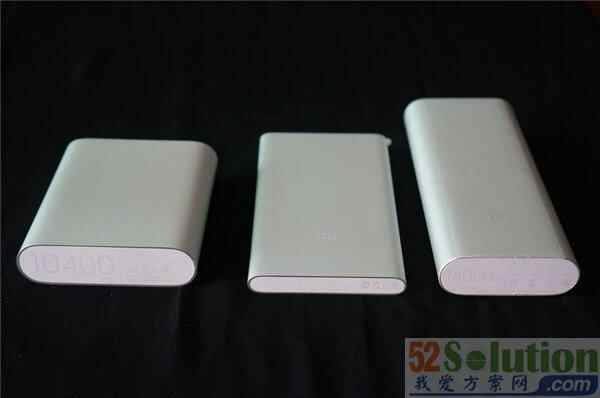

先跟手上的小米16000mAh（350g）、10400mAh（250g）做个对比，前两款都是18650电芯；5000mAh采用了聚合物电芯，厚度仅有9.9mm，重量仅156g，可轻松放入衬衫兜里，随身携带累赘感降低不少。


小米5000mAh的具体型号为NDY-02-AM，额定容量3.7V/5000mAh(典型值)，官方标称的输入电流为2.0A，输出电流为2.1A；如此一来使用5V/2A充电器和标配数据线，只需3.5个小时就能把电源喂饱。电源背面的铭牌，除了标准了详细的规格参数和制造商信息，还提供了5.1V 1A输出条件下的转换效能：大于90%，3300mAh；这个容量预计可为iPhone6充1.8次电或者iPhone5S 2.2次。


外观设计风格，依旧保持了小米移动电源家族的工业设计，圆弧形里面安放了开关键、4XLED电量指示灯、USB充放电接口。标配线材还是熟悉的、扁平的数据和充电两用短线。铝合金的外壳也采用了与16000mAh上面用到的圆弧边缘工艺，不割手。


无损拆机，把前后两端的装饰皮撬开，通过螺丝刀拧下固定的螺丝，即可拆出内部结构。


下一页：内部解决方案

大家最关心的内部解决方案来了，通过拆解得到的PCBA和电芯详细信息。

小米5000mAh移动电源依旧使用的是现代ABOV 97F1204SMBN单片机，实现电量显示。镍带中间的1R0电感，从过去常用的开磁电感换成了封闭合金电感，减小了对外界的电磁干扰。

搭配TI BQ24195，实现了2A充电、放电管理。


内部电芯为ATL品牌，标注容量为18.1Wh，型号为H994406L。该电芯在百度和Google都未搜索到信息，请关注我们后续对电芯的容量和内阻测试。电芯上面贴有一组一维码，通过内部扫码，可追溯出货批次。


细节功能设计上，小米5000mAh设计了温控探头，提供有温度保护；电芯正负极品是通过点焊的方式固定在PCB板上面，电流接触面大了，固定也更牢固；USB口使用的是插件沉板工艺，MicroUSB选用的是“牛角”插头，这两个用料的选型都对固定有帮助。

开始对电源充电，搭配5V 2A带线补的充电头，输入达到了5.25V 2.2A，充电速度不错。

通过拆解，内部的做工还是熟悉的PCB板颜色，还是熟悉的TI主控，还是那个熟悉的风格和供应链。这次，当移动电源厂商都把聚点放在10000-20000mAh容量段的时候，小米来了一招“回马枪”，让市场热度重新回到小巧、便携的聚合物移动电源上来。惊艳的配置，搭配犀利的价格，已经成为小米致胜的两大法宝，百试不爽，在5000mAh这款产品上也体现得淋漓尽致。
