首先我们还是来回顾一下Nexus 6的具体配置，其采用5.96英寸2560×1440分辨率显示屏，搭载四核2.7GHz骁龙805处理器，内置3GB内存和32/64GB机身存储空间，提供一颗200万像素前置摄像头和一颗1300万像素后置摄像头，电池容量3220mAh，运行Android 5.0系统，
这个环形闪光灯可以说是Nexus 6最大特色之一
耳机接口在顶部

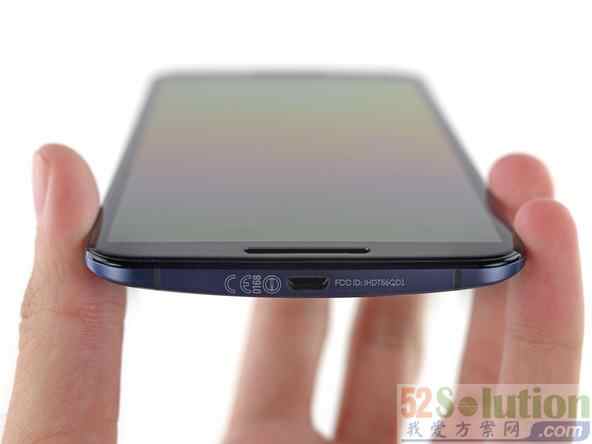

Micro USB接口在底部
纯黑色的正面大赞
对比一下尺寸，Nexus 6是82.98x159.26x10.06mm，而iPhone 6 Plus则是77.8x158.1x7.1mm，看起来Nexus 6的边框控制相当不错。
用撬棒撬开后壳
后壳上啥都没
准备拆中框
这里暗藏“地雷”
暂时还不清楚这个排线是干吗用的

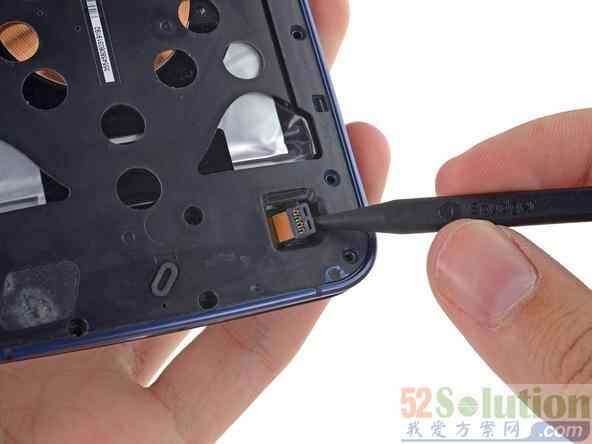

拆除中框
由于使用了大量螺丝钉，拆电池的时候没有发现胶水
无线充电感应线圈
电池容量为3220mAh
拆掉摄像头
所谓环形闪光灯的秘密，其实还是两颗LED闪光灯而已
主摄像头是索尼的IMX214
开拆主板
来自Atmel的MXT640T触屏控制芯片
主板上的零部件：
红色：海力士的H9CKNNNDBTMTAR 3GB内存芯片，和骁龙805封装在一起
黄色：高通PMA8084电源控制芯片
黄色：来自Sandisk的32GB闪存，编号为SDIN9DW4-32G
绿色：高通MDM9625M基带芯片
浅蓝：高通WTR1625L射频芯片
APEC蓝：高通WFR1620射频伴随芯片
粉色：德仪TMS320C55数字信号处理器
其它的芯片
红色：高通SMB1359用途未知
橙色：博通BCM4356蓝牙Wi-Fi一体化芯片
黄色：RF7389EU F14NRC2包络跟踪芯片
绿色：烟升起旁边的LED灯
蓝色：NXP TFA9890A音频放大器
下面来看看充电器：
这是一颗智能充电器，支持5V/1.6A、9V/1.6A和12V/1.2A之间自由切换。

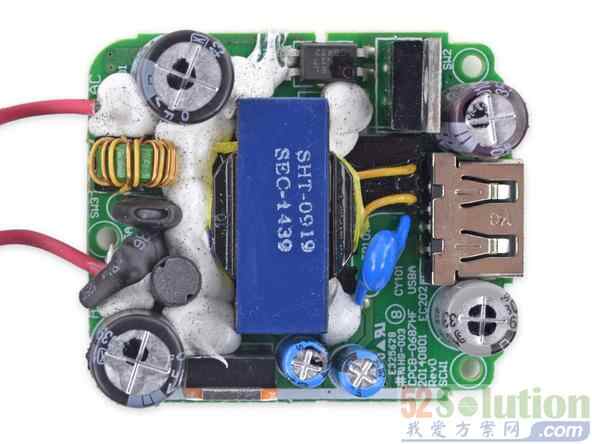

内部电路
全家福：
最终iFixit给出了7分的可维修成绩，看起来Nexus 6维修起来相当容易。
--相机、按钮以及耳机插孔等都是模块化设计，替换方便；
--需要专用的螺丝刀，而且螺丝非常多，当然这样的好处是看不到万恶的胶水了；
--电池更换难度不高；
--振动器、SIM卡槽、话筒以及USB接口都焊接在了主板上，坏了很麻烦；
--全贴合的屏幕维修成本较高。
