处处有“深坑”!最新版Mac mini详细拆解

发布时间:2014-10-21 阅读量:1651 来源: 发布人:

【导读】在沉寂两年后,苹果终于发布了小巧可爱的最新款Mac mini。但经过iFixit的详细拆解后,却发现,这款新品Mac mini处处存在“深坑”,这到底是怎么回事儿,接下来的拆解会让你明白的。

Mac mini

这次iFixit拿到的是乞丐版,就是国内售价3588元那款,没有固态盘,内存也只有4GB,搭载主频1.4GHz的双核四线程Core i5处理器,动态加速最高2.7GHz,内置500GB机械硬盘。

Mac mini
Mac mini外观

背部接口倒是挺全面的,不过相比上代产品也没啥提升。从左到右依次是电源开关、电源接口、网线接口、HDMI接口、两个雷电接口、四个USB 3.0接口、SD卡插槽以及音频接口。

Mac mini外观
具体型号为A1347

拆解就要从顶部这个盖子入手

拆解就要从顶部这个盖子入手

用撬棒拆下来并不是很困难

用撬棒拆下来并不是很困难


拆掉之后终于看到螺丝钉了

拆掉之后终于看到螺丝钉了

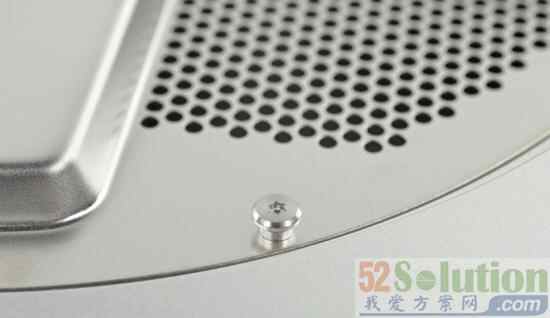

六角形螺丝钉

六角形螺丝钉

有专业工具咱就不怕

有专业工具咱就不怕

取下金属盖板

取下金属盖板

准备拆无线网卡和散热器

准备拆无线网卡和散热器

拿掉散热器,已经可以看到风扇来自AVC

拿掉散热器,已经可以看到风扇来自AVC


这种散热器在笔记本里边经常见到,但据说苹果用这个散热器内部做工很细致,轴承及润滑油都是最好的。

散热器

在较低的转速下也能带来可观的风量,确保静音
散热器



开拆无线网卡,传统的PCI-E接口
开拆无线网卡,传统的PCI-E接口

看看芯片吧:

芯片

红色:博通BCM4360KML1G千兆网卡,支持5GHz频段以及802.11ac

橙色:三洋SE5516双频802.11a/b/g/n/ac前端模块

黄色:RFFM4293 2.5GHz和RFFM4591 5GHz前端模块,来自三洋

绿色:博通BCM20702蓝牙4.0芯片

这里又用到专业工具了,不然还真不好取出主板
取出主板

取下主板
取下主板

红色部分是苹果的SATA转接口,新版只有一个,两年前那个版本上有两个。

橙色这个应该是为PCIe固态盘预留的,当然接口也是苹果定制那种。

SATA转接口


看看主板上零件


主板上零件

红色:三星的K4E8E304EE-EGCE LPDDR3内存颗粒,容量8Gb,共四颗组成32Gb(4GB)的容量,直接焊接也就意味着无法升级了。

橙色:Cirrus Logic 4208-CRZ音频芯片,2013款MBA和MBP用的也是它

黄色:博通BCM57766A1KMLG千兆网卡,同时也作为SD卡和ASF 2.0主控

绿色:Intel的DSL5520雷电控制器

蓝色: LFE8904C-F网络滤波芯片

粉色:NXP 6142F和PCA9501BS 8位I/O扩展芯片

再来看看主板上的其它芯片:

主板上的其它芯片

红色:1428-7 420BE5A BMY系统管理总线控制器和温度传感器

橙色:CY7C63833 LTXC USB主控

黄色:德州仪器的TPS51916 DDR3内存控制器

绿色:德州仪器的可温度补偿DC/DC降压控制器

最后是主板背面的芯片:

主板背面的芯片

红色:i5-4260U处理器,集成HD Graphics 5000核显

橙色:德州仪器的Stellaris LM4FS1EH

黄色:PS8401A的HDMI信号控制器

绿色:MX25L6406E的64Mb CMOS芯片

蓝色:LFE8904C-F网络滤波器

取下电源

取下电源

和老版本上的一样,苹果简直是不思进取

取下电源


拆掉硬盘支架

拆掉硬盘支架

用的就是普通2.5英寸机械硬盘,厚度7mm

用的就是普通2.5英寸机械硬盘,厚度7mm

支架上似乎给SSD预留了空间,这块SSD来自之前被拆掉的iMac

SSD

拆解全家福

拆解全家福

最终iFixit给出的可修复得分为6分(满分10分),和iPhone 6的成绩一样。

尽管拆解起来比较容易,但分数还是不太高,具体原因如下:

--苹果居然没有用胶水,点个赞;

--有了合适的工具,拆解相当容易;

--T6螺丝钉非常恶心,无论是更换硬盘或者清洁风扇都要先解决这个问题;

--CPU直接焊接在主板上

--内存也是焊接的。

总的来说,尽管Mac mini和大部分mini PC一样拆解起来并不困难,但焊接在主板上的CPU和内存注定了你无法对它作出重大的升级。当然如果你买了乞丐版的话,把HDD换成SSD还是有可能的。
