27吋Retina 5K屏幕新iMac拆解:拆完哭了

发布时间:2014-10-17 阅读量:2924 来源: 发布人:

【导读】苹果 10.16 发布会上发布了配置 Retina 5K 屏幕的 27 寸 iMac,  iFixit 迅速为大家带来了标配机型的完整拆解流程, 一览苹果工业设计背后的秘密,堪称神速。那么,这款配备5K显示屏的大杀器到底好不好修呢?看完你就知道了。

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

这款iMac 使用笔记本内存, 为它升级内存和以前型号一样容易, 苹果也提供了图示说明.

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

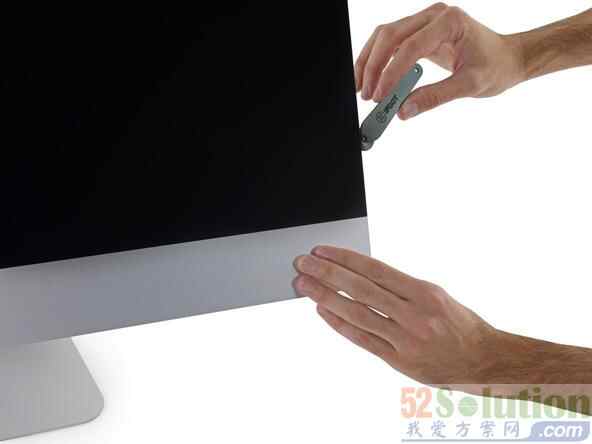

和其它 iMac 一样, 使用 iFixit 的屏幕拆卸工具和塑料卡片, 屏幕轻松脱离主机, 这个时候手要稳定, 重新安装屏幕时候也要更换双面胶带.

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了


27吋Retina 5K屏幕新iMac拆解:拆完哭了

5K 屏幕来自 LG, 主板简直就像又长又薄的竹片.

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了


下面是专业人士才懂的各种芯片, 正是这些芯片驱动了 27 寸 Retina 5K 屏幕, 1470 万像素, 5210x2880 分辨率.

 ● 红色: 德州仪器 Texas Instruments NH245 8-Bit Dual-Supply Bus Transceiver

 ● 橙色: 德州仪器 Texas Instruments BUF16821 Programmable Gamma-Voltage Generator and Vcom Calibrator

 ● 黄色: Parade Technologies DP665 LCD Timing Controller (可能是按照苹果要求修改过的 DP663 LCD Timing Controller)

 ● 绿色: 德州仪器 Texas Instruments TPS65270 Monolithic Dual Synchronous Buck Regulator

 ● 蓝色: 德州仪器 Texas Instruments TPS65168 High Resolution Fully Programmable LCD Bias IC for TV

27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了


然后再回来看主机, 内部构造和之前的 27 寸 iMac 并没什么区别. iFixit 拆解的结论是 "完全一样". 正如红色方框所指示的, Retina 5K 屏幕的排线比旧型号要宽, 相信是为了更好传递图形信号.

27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了

接下来是主板反面的各个零件.

 ● 红色: 图形芯片 AMD Radeon R9 M290X

 ● 橙色: 处理器 Intel Core i5-4690

 ● 黄色: 海力士显存 SK Hynix 256 MB GDDR5 SGRAM (256MB x 8 块 = 2GB)

 ● 绿色: Delta Electronics 890CF 143003

 ● 蓝色: Intel NB430029A00200 Platform Controller Hub

 ● 紫色: Fairchild Semiconductor DE32GV


27吋Retina 5K屏幕新iMac拆解:拆完哭了

主板正面的零件.

 ● 红色: 博通千兆网卡 Broadcom BCM5776 Gigabit Ethernet Controller

 ● 橙色: 声卡 Cirrus Logic 4206BCNZ Audio Controller

 ● 黄色: 英特尔雷电 2 控制芯片 Intel DSL5520 Thunderbolt 2 Controller

 ● 绿色: LMF4S1EH 5BBCIG 47A6HPW

 ● 蓝色: Microchip Technology 1428-7 420BE5A BMY System Management Bus (SMBus) Temperature Sensor

 ● 紫色: Intersil ISL6327 Enhanced 6-Phase PWM Controller

27吋Retina 5K屏幕新iMac拆解:拆完哭了

SSD 看起来和 2013 年末 13 寸 MacBook Pro Retina 使用的是同一款 SanDisk PCIe. 分析结论: 就是同一款:

 ● 红色: 闪迪 SanDisk 16 GB NAND 闪存, (正反各四块, 8 x 16GB = 128GB)

 ● 橙色: 海力士 SK Hynix 2 GB DDR3 SDRAM

 ● 黄色: 主控 Marvell 88SS91383 PCIe SSD Controller

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

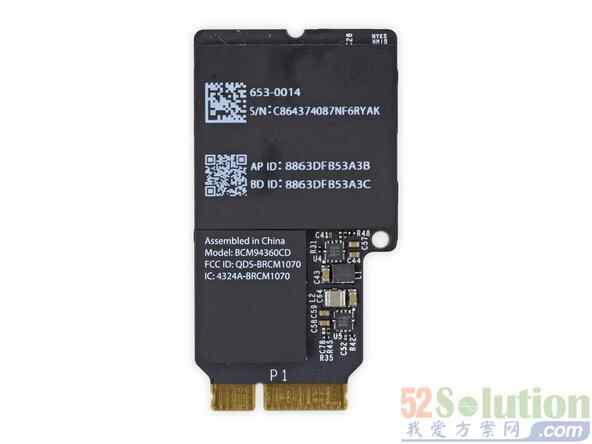

AirPort/蓝牙模组, 型号 BCM94360CD, 和旧的 27 寸 iMac 一样的零件.

 ● 红色: 博通 Broadcom BCM4360KML1G 5G WiFi 3-Stream 802.11ac Gigabit Transceiver

 ● 橙色: Skyworks SE5516 Dual-Band 802.11a/b/g/n/ac WLAN Front-End Module

 ● 黄色: 博通 Broadcom BCM20702 Single-Chip Bluetooth 4.0 HCI Solution with Bluetooth Low Energy (BLE) Support
27吋Retina 5K屏幕新iMac拆解:拆完哭了
27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了


iFixit 给出 5 分的拆解评分, 10 分是最容易拆解修理的评分. 27 寸 Retina 5K iMac 容易换内存, 可以更换硬盘和 CPU, 零件基本模组化, 容易移除. 不足在于屏幕玻璃和 LCD 是一体的, 没有磁铁固定玻璃. 需要有熟练技巧移除双面胶带, 和贴上新胶带.

27吋Retina 5K屏幕新iMac拆解:拆完哭了

27吋Retina 5K屏幕新iMac拆解:拆完哭了

具体总结如下:

--内存可自由更换

--硬盘和CPU也是可以换的

--组件采用模块化设计,维修方便

--屏幕拆解也比较简单

嗯?看起来iFixit对它的评价还不错嘛,那为啥分数这么低呢?其实iMac最大的问题在于拆起来容易,装起来难,尤其是屏幕拆掉之后,想要复原实在是太难了,这不是熟练和细心能搞定的,没有专业的工具很难做到。
