平板工艺最高水准？蓝魔i9S intel Z3735F方案拆解测评

热门拆解：
99美元高性价比平板！亚马逊Kindle Fire HD 6拆解
依旧没封胶！小米4移动4G版拆解曝光芯片细节
最便宜2K屏杀器IUNI U3拆解 性价比直击MX4赶超米4
史上成本最高 三星Galaxy Note 4内部拆解曝光

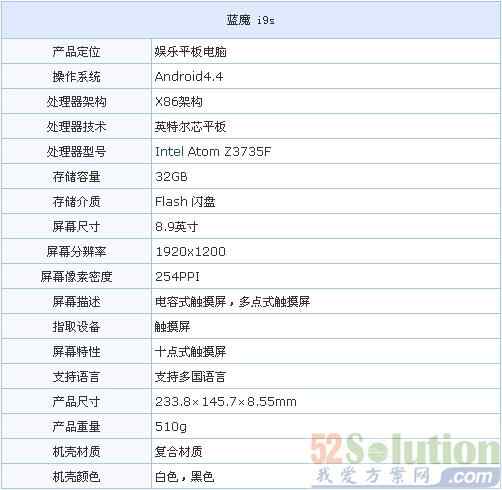

基本配置参数：

这机子的后盖采用的是粘的方式，因此密封性很好，但给拆机增加了难度，小伙伴们千万别着急，先对四周进行均匀的加热。

用吸盘吸，从这个位置下手是最好的，然后慢慢用撬片轻划，划不动了再加热，如此反复。

开盖后看到整体的布局紧凑，没有任何空间的浪费，可贵的是没有看到凌乱的走线，甚至连线都很难发现。这对厂家的设计及做工提出了更高的要求。

后盖是采用一片厚度0.8CM的玻璃，相比金属后盖玻璃的更为美观，手感更好，但导热系数不如金属后盖高，各有利弊吧。

拆机后才发现，按键之所以舒适，除了键上的孤度之外，按键内部采用丁字结构，如此一更为省力，同时有效避免了按键时卡卡的山寨感，提升了档次。

在8.9的尺寸上采用8000mah的大容量电池，相比普遍的7000mah整整提升了1000mah，大大增加了续航时间。

i9s的布线更为清晰，都做了很好的固定和藏线处理，但按键连接线和显示屏的数据线还是没有固定，仅仅是用电池压。

与以往所不同的是i9s采用了超多的螺丝固定，如此一来在更为牢固，增加了整机的强度。

对于GSM/TF的接口部分特别采用了金属条来加固处理，这种设计在平板上还是头一次见到，除了增加接口的强度之外，金属与金属中框连接，很好地起到了防静电的使用。在TF卡插槽的左边留空位应该是GSM的3G卡接口，预留估计后期会有3G版本。

给摄像头加保护罩，这是在高端手机上才能见到的，在平板上同样是第一次见到。

在手机动辄1800W的今天，不少平板后置也升到800W及1300W，因此500W的后置的相对平庸。

采用了双扬声器的设计，同时分别拥有完整的音腔设计。

i9s外放表现出色的原因在于音腔内采用了3磁路扬声器，这是手机上才用的设计。

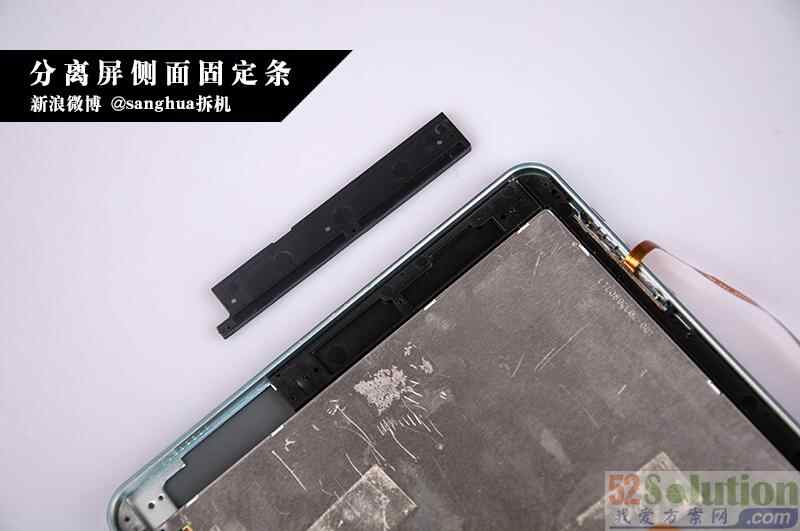

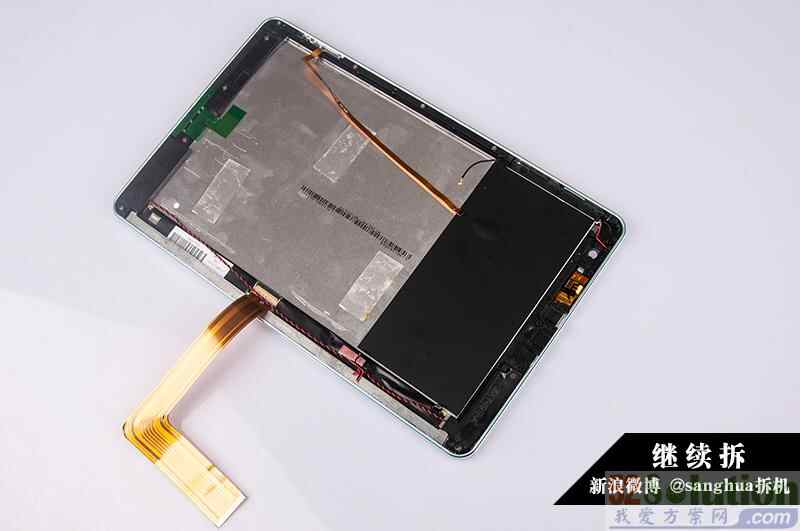

这屏拆得真不容易，正常拆完屏的操作条屏直接可以下来了，研究半天，原来体和触摸屏还粘着，不得不撬出来

手上没有黑色双面胶条的不建议拆了，拆开后胶条基本损外，需要重新贴。

虽然在安装上比较麻烦，但如此一来可以说用胶条将屏四周形成了密封，可以有效防止灰尘的入侵，保证长期使用后灰尘不会侵入内屏。在屏上如果有灰尘，会 形成一个白点，用过平板的都懂，屏上有白点是多么难受的一件事儿。

这次触摸进行了升级，采用汇顶科技的GT928,支持10点触摸，配合56通道的触摸屏，在触摸灵敏度及精度上得到了保证，相比常规采用的GT911提升一档。

这建议分享此线的原因在于，除了接口卡之外，is9更对此线进行了双面胶条粘全，保证部分的稳定。除非需要换线才分离。

采用三星的原装屏可谓良心，在亮度和漏光的控制上特别出色。

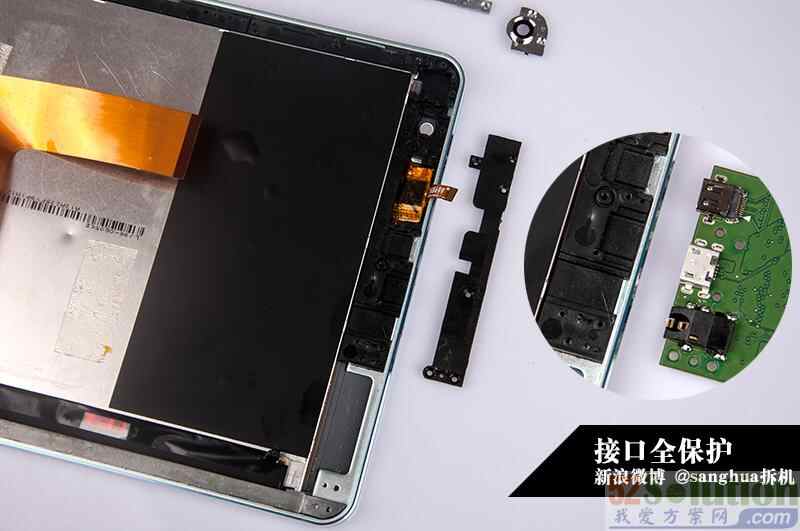

对于经常用来充电的接口，插拔是最频繁的，i9s采用保护罩的形式，将接口完全保护起来。

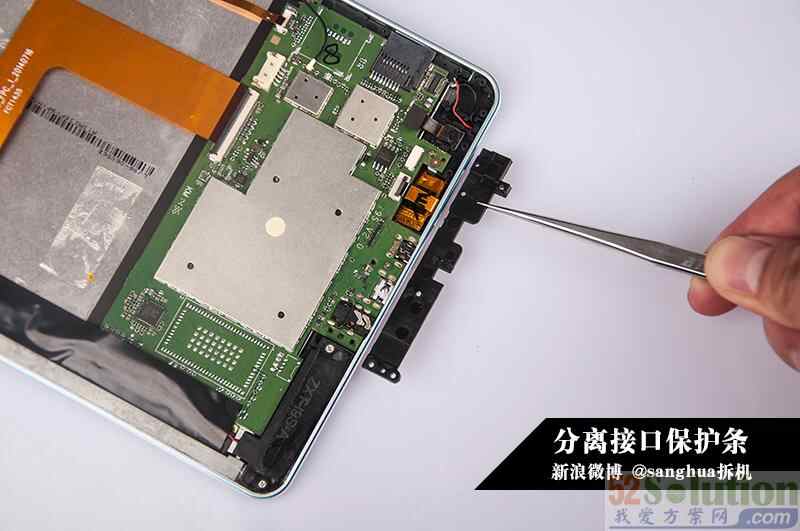

以往的防滚滑架都是采用一大片金属板外加卡扣与螺丝定位，如今在i9s是看到了独特的设计，将防滚滑架安装在四周，不再是单一的固定作用，更保护了接口及各功能组件。

在重要的部位都进行了金属罩覆盖，有效屏蔽了电磁辐射增加信号的稳定性。

整体布局清晰，右上角的预留位是3G芯片的预留。

intel Z3735F

Z3735F主要规格与Z3735D没有太大的变化，主频和GPU的频率没有缩水，但Z3735F、Z3735G均采用第三类封装(592个触点)，其他的都是第四类(1380个触点)。同时IO数量从620+个减少到了367个，图像处理器、音频端口都从3个减至2个，视频解码和编码从四条1080p、三条/一条4K降至两条1080p，USB 3.0、USB HSIC、LPC不再支持。USB 2.0也从四个HCI减至两个主机加一个设备，低功耗端口从七个I2C、两个SPI减至五个I2C、一个SPI，视频输出也大大缩水。此外，最高耐受温度也从105℃降到了90℃。

对于我们来说平板正常的视频及音频输出接口都为各一个，这个没有影响，USB接口也就通过UGT的一个，因此对于USB的个数影响倒是不大。受影响的主要是不支持USB3.0,对于使用外拉USB3.0的设备时速度还是有较大影响。而对视频解码来说Z3735D Z3740如果解4K都不流畅，Z3735F缩减到只支持1080P倒也无伤大雅。正常使用中2者没有太大的差异，而在成本上Z3735F更低，不出意外，后面会有一大波Z3735F及Z3735G的方案上市。

海力士2G内存，1.35V低电压版，单片512MB，4片组成2G容量。

闪迪的EMMC4.5颗粒，在品质及速度上更佳。

AXP288是X-powers（芯智汇）联合Intel共同为多核系统设计的一款高效高集成的电源IC，也是英特尔2014年力推的平板CPU指定PMIC之一。

RTL8723BS WiFi蓝牙FM三合一多功能无线通信模块,支持2.4G wifi 150MB，蓝牙4.0及FM。此位置兼容稳定性更好的博通AP6210，当然成本为高一些。

博通BCM47521导航卫星系统芯片，它可以持续监控地理围栏信息，同时将消耗的电池电量减少了60倍。提供了最先进的多卫星系统支持功能，可以同时从四个卫星系统（GPS、GLONASS、QZSS和SBAS）采集数据，并利用接收的最佳信号，从而实现更快的搜索和更精准的导航。

音频采用独立解码ALC5640多通道音频编码器,内置低功耗无电容耳放推动耳塞不是问题。

蓝魔i9s优点：

1、双面钢化玻璃设计，更美观，更容易擦除污迹，对于白色的机子来说不失为一个很好的方案。在玻璃下的油漆中加入珍珠粉，远看为白色，近观时又折射出五彩斑斓的色彩，随光线的变化而变化。
2、触摸采用汇顶科技的GT928，支持10点触摸相比通用的GT911更好。同时配合56通道的触摸屏，大大增加了触摸的精度及灵敏度，配合屏表面的防指纹涂层，那爽滑的手感让人欲罢不能。
3、超宽的高强度金属中框，增加了整机的结构强度，同时将玻璃面板内包一定程度上降级了边角磕碰引起的玻璃开裂的风险。而2条蓝色的点缀也增加了机子的美感。
4、整体的布局紧凑，没有任何空间的浪费，可贵的是没有看到凌乱的走线，甚至连线都很难发现。这对厂家的设计及做工提出了更高的要求。同时在一些小细节上做得相当不错，如音量键上的弧形设计，实体键内部的丁字按压设计，省力的同时增进按压手感。卡槽金属片加固处理，数据及接口处前后加固，避免因充电接口的多次插拔所导致的松动，大大延长了使用寿命。超多的螺丝固定增加了整机的稳定性及使用寿命。 在重要的部位都进行了金属罩覆盖，有效屏蔽了电磁辐射增加信号的稳定性。独特的设计，将防滚滑架安装在四周，不再是单一的固定作用，更保护了接口及各功能组件。
5、多处采用粘合的设计，如前后的面板，屏体。如此一来增加了紧密度，减小了拼缝同时增加了密封性，特别是触摸屏与显示屏之间，有很好地防止灰尘侵入内屏。
6、电池容量进一步提升，达到8000mah相比普遍的7000mah大大提升了续航时间。
7、独立的ALC5640音频解码芯片，内置低功耗无电容耳放推动耳塞不是问题。配合左右各一的扬声器，符合人体工程学的设计，设计有完整的音腔，同时采用手机上才用的三磁路扬声器，音质音量提升明显。
8、采用三星的原装屏可谓良心，在坏点和漏光的控制上特别出色，1920X1200的分辨率虽然不如视网膜那么NB，在8.9的尺寸上显示也是相当细腻，而亮度也高于同类产品。
9、采用intel Z3735F 四核方案，与Z3735D相同的性能，2G的海力士1.35V DDR3内存，及闪迪32G的Emmc4.5闪存。保证了i9s的强劲性能，优于目前优大多数的四核方案，同时能于时下八核方案比高低。
11、配置KXCJK三轴重力感应，特别是赛车类游戏操控更优秀。

蓝魔i9s缺点：

1、机子采用包的形式而非塑料袋提升了档次，但缺少点缀又有些不伦不类，机子正面的贴膜多此一举，特别是贴膜上的英文直接拉低了机子的档次。特别是贴膜之后，或许有些机友从没撕下内膜，那么触摸屏表面的防指纹涂层一点意义都没有，或许有机友有i9s，确一辈子都不知道它丝划般的触感，这就好比人世间最远的距离是我站在你的面前你却不认识我!
2、超宽的金属中框，虽然增加了散热面积，增加了结构强度，但也使得机子更厚与时下的轻、薄的设计格格不入。
3、双面钢化玻璃设计虽然优点多多，但避免不了受磕碰后易碎及导热不如金属的缺点。
4、TF卡槽的位置设计奇葩，横持时正好积灰，而对于平板来说横持的机会更多。同时实体按钮位置设计同样另人费解，看书时正好搁右手大鱼鳍。
5、在大家摄像头越做越高的今天，大家都在升800W 1300W,而i9s还在低调地用着500W后置摄像头。
6、多处采用粘合的设计，给拆机增加了难度，维修不便。麦克风及喇叭的连接没有用接口设计，而是直接焊接，同样给维修带来了麻烦。
7、传感器上缺失较多，没有光线距离感应器、没有振动马达、没有电子罗盘、有的仅仅三轴重力感应。
8、采用RTL的三合一WIFI芯片，支持2.4GWIFI、蓝牙4.0及FM，在稳定性上不如博通自家方案，用博通AP6210与现有的博通bcm47521搭配岂不是更完美。
9、ALC5640音频解码芯片的周边元件精减，在插入耳机时能明显听到低噪，同时影响了ALC5640对动铁这类入耳式耳塞的推力，建议增加2片FT690M这类AB类功放，更好的过滤杂音，增强推力。
10、不支持3G及没有电子罗盘这让GPS的导航功能大大受限，浪费了这片出色的博通导航芯片。

Sanghua点评：

蓝魔i9s给我最大的印像莫过于出色的做工、漂亮的外观、超长的续航及出色的触摸手感，而让我最意外的就是这块原装的三星屏，优秀漏光控制及高亮度表现。三星原装屏、触摸屏镀膜、三磁路扬声器、博通GPS、8000MAH的电池及闪迪的EMMC这些都是良心之作。Z3735F的性能表现与Z3735D基本持平，足以应付绝大多数应用，然而美中不足的是不支持3G和电子罗盘，这让GPS的导航功能大大受限。金属中框过厚，对于8.9的机了来说偏重，没有光线距离感应器、没有振动马达、没有电子罗盘有这些需求的朋友需要注意。
