智能家居低功耗智能插座的解决方案

发布时间：2014-09-20 阅读量：760 来源: 我爱方案网作者:

【导读】智能插座通俗的说是节约用电量的一种插座，此产品主打节能买点，故智能插座本身的耗电情况也备受关注。本文主要介绍如何轻松解决智能插座待机功耗问题。

一、节能环保要求

节能环保产业位于国家战略新兴产业发展规划之首，这表明未来国家会加大在节能环保行业的投资力度，为节能环保注入新的动力。在节能环保行业快速发展的形势下，低待机功耗产品受到了消费者的关注。据国际权威机构统计，待机能耗已占民用电力消耗的3%-13%。中标认证中心的调查显示，家电待机能耗占中国家庭电力消耗的10%左右，家庭中各种家电产品的平均待机能耗为15-30W之间。所以目前国内的消费电子产品也向着低功耗的方向发展，并率先推出产品抢占市场。

为了限制电子产品的关机及待机功耗，以实现节能环保的目的。欧盟出台了电子类产品待/关机模式之EuP耗能指令，并于2009年1月6日正式生效，此后进入欧盟的产品，其生态化设计要求需满足指令中的相关描述。

二、智能插座的解决方案

智能插座，现在通常指内置Wi-FI模块，通过智能手机的客户端来进行功能操作的插座，最基本的功能是通过手机客户端可以遥控插座通断电流，设定插座的定时开关。智能插座现在不主打安全方面的功能，而是强调家居的智能化，智能插座通常与家电设备配合使用，以实现定时开关等功能。

根据上述描述，智能插座内部包含了AC-DC电源、无线通讯单元、继电器及MCU控制单元等。无线通讯单元可以根据使用场合选择合适的通讯方式，其中有射频技术、红外技术、WIFI技术、蓝牙技术和ZigBee技术等。由于ZigBee技术具有通讯距离长、穿墙能力较强、发射功耗较低的特点，比较适合智能家居应用场合。AC-DC电源需要在满足智能开关工作时所需功率的情况下，还要满足待机工作时的低功耗问题。广州致远电子推出了小体积待机功耗的电源模块ZY0FBxxD-2W，非常适合智能插座的应用。

    超低待机功耗（50mW）；
    无需外接元件可直接使用；
    输入电压：85-265VAC（100-375VDC）；
    工作温度：-25℃～+70℃；
    可持续短路，自恢复；
    超小体积：31.8mm*20.3mm*10.5mm；

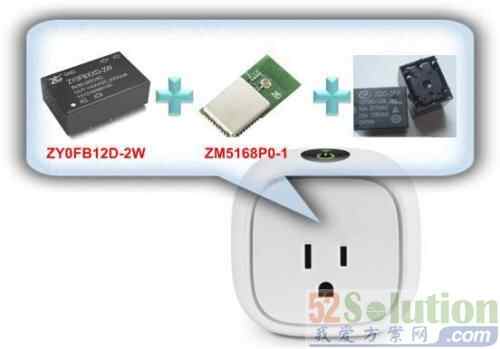

智能插座的推荐设计方案：

AC-DC电源模ZY0FBxxD-2W是广州致远电子专门针对小体积低功耗应用场合研发的电源产品，同时广州致远电子的ZM5168P0-1是集MCU与ZigBee收发于一体的模块类产品。仅需要将两个模块搭接在一起，就能完美实现智能插座的设计。同时由于ZM5168P0-1集成了NXP JN5168处理器，可以对此MCU进行编程，从而实现智能插座的各项功能。此方案具有设计简单、简化器件、快速实现等特点。运用此方案可以大幅简化开发过程，使产品更快的投入市场，抓住市场先机提升产品竞争力。

输入端使用的ZY0FBxxD-2W待机空载功耗最大为0.05W，ZigBee模块ZM5168P0-1也采用低功耗设计，在收发状态的最高功耗为0.08W左右。从上面的数据来看，使用本方案能够使智能插座在待机状态下得到较低的功耗，从而达到节能环保的目的。

我们应该支持环保，应该从设计做起，应该用我们自身的行动去影响他人。让环保成为一种习惯，成为一种时尚，成为一种社会道德，做环保人人有责。
