Ti/ADI两款全新数字电源解决方案

发布时间:2014-05-29 阅读量:851 来源: 发布人:

【导读】传统电源领域几乎全是模拟技术的地盘,然而,随着数字技术的进展,数字电源凭借可控因素多、实时反应速度块等特点备受欢迎,厂商纷纷投入。目前,数字电源应用主要在通信电源,服务器电源和 PC 电源等产品,未来也将向照明与消费导向的应用领域扩展。

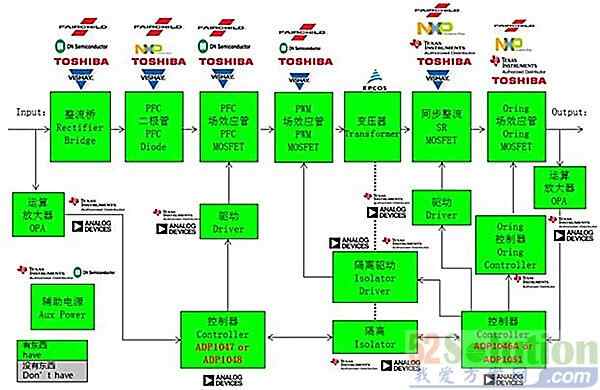

数字电源原理框图

1

数字电源是以数字信号处理器(DSP)或微控制器(MCU)为核心,将数字电源驱动器、PWM 控制器等作为控制对象,能实现控制、管理和监测功能。

1

接下来介绍款全新的数字电源解决方案,分别来自Ti与ADI公司;

方案一:ADI 完整且更容易上手的数字电源方案

3
方案原理框图

2. 方案特点

ADI 推出 ADP 系列数字电源方案,能够以 I2C/PMBus 界面透过易于使用的图形用户接口轻易地加以编程,让客户可以设计耐用的系统并予以优化,而不需要以 DSP(数字信号处理器)为基础的装置替代性方案所需的复杂编程。

其中 ADP1047 用于 Single Phase PFC,ADP1048 用于 Interleave PFC 和 Bridgeless PFC,ADP1046A 和 ADP1051 用于 DC/DC Topology。

交错式(或双相)PFC 控制器 ADP1048采用传统的连续导通模式 PFC 技术来降低谐波失真。可以配置为交错式设计来缩小电感尺寸,并可以在无电桥升压模式中取代 AC/DC 整流器来提高功率。这些技术可以将所有信号转换到数字域内并允许通过一个兼容 PMBus的接口调整和报告各参数,其中包括精确测量输入电压、电流和功率。

用于 DC/DC 转换控制器 ADP1051 集成多种特性,能够实现稳健的并行和冗余工作系统,从而满足高可应用性或并行连接的客户需求。该器件提供主/从同步、反向电流保护和预偏置启动功能,可在电源之间实现精确均流,并且采用有条件的过压技术,能够在并行工作模式下识别并安全关断故障电源。小型 4*4 mm LFCSP 封装让 ADP1051 成为超级紧凑、隔离型 DC/DC 功率模块或嵌入式设计的理想选择。

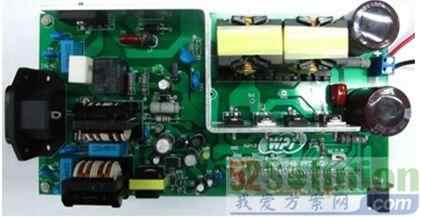

3.方案图片

4



方案二:TI 高整合度新一代数字电源方案

1、方案原理框图

5

2. 方案特点

UCD3138在一个单一芯片解决方案内提供高集成度和出色性能。UCD3138 灵活的特性使得此器件适合于品种繁多的电源转换应用。此外,器件内的多重外设已进行了专门优化以提升AD/DC 和隔离的 DC/DC 应用性能并减少IT 和网络基础设施空间内的解决方案组件数量。

具有轻负载突发模式、同步整流、LLC 和移相全桥模式开关、输入电压前馈、铜走线电流感应、理想的二极管仿真、恒定电流恒定功率控制、同步整流软打开和关闭、峰值电流控制模式、磁通均衡、二次侧输入电压感应、高分辨率均流、具有预偏置电压的硬件可配置软启动、以及几个其它特性。

已经针对电压模式和峰值电流模式控制的移相全桥、单双相 PFC、无桥PFC、硬开关全桥和半桥、以及LLC 半桥和全桥进行了拓扑支持优化。

3.方案图片

6
