最新六大低功耗、高性能电源管理解决方案

发布时间:2014-05-28 阅读量:1363 来源: 发布人:

【导读】适配器要同时满足超低待机功耗与高能效,是鱼与熊掌难以兼得。目前正进入一场新改革,自行调整电源,可以实现电源的电压、电流随着用电设备的需求而调整,从而实现超低的待机功耗基础上,进行快速充电的目的,今天推荐目前最新的几款解决方案。

电源适配器方案框图

1

一、 5V/5A 快速充电电源适配器方案

(a)输出 5V/5A Fairchild FAN501 + FAN6230 25W电源适配器方案

2
方案框图

方案特点

输出短路保护;
毫瓦节省技术提供超低的待机功耗,很容易满足“能源之星 V5.0”;
恒压控制时,根据输入电压,有两段固定的 PWM 工作频率 140kHz/85kHz;
高压启动;
断续和连续工作模式实现恒流控制,无需次级反馈电路;
在连续工作模式有较高的功率密度和转换效率;
调频减少EMI 噪声;

方案实物图片

4

(b)输出 5V/5A ON NCP1247 + NCP4303 25W 电源适配器方案

5
方案框图

方案特点

通过频率反走和跳周期模式,减少待机功耗;
可通过光耦触发低功耗关闭模式;
无损过功率补偿;
基于定时器的过功率保护;
输出短路保护;
动态自供电的高压启动;
欠压监测功能;
有源 X2 电容放电;
严重故障时闩锁;
自动恢复或闩锁选择的过流保护;
空载待机能耗 < 30 mW;
可调功率过载保护;

方案实物图片

6

(c)输出 5V/5A TI UCC28740 + UCC24610 25W 电源适配器方案

7
方案框图

方案特点

少于 10mW 无负载功耗能力;
针对恒定电压 (CV) 的光耦合反馈,和针对恒定电流 (CC) 的初级侧调节 (PSR);
在线路和负载上实现 ±1% 电压调节和 ±5% 电流调节;
700V 启动开关;
100kHz 最大开关频率可实现高功率密度充电器设计;
针对最高总体效率的谐振环谷值开关运行;
简化电磁干扰 (EMI) 兼容性的频率抖动;
针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出;
过压、低线路和过流保护功能;

方案实物照片

8



二、65W ~ 120W 超低功耗电源适配器方案

(a)输出19V/3.42A 的 NXP TEA18361 + TEA1792 65W 电源适配器方案

9
方案框图

方案特点

输入:90 ~ 264 V (AC);
输出:65W ( 19V/3.42A );
平均效率 > 90%;
没有负载功率功耗 < 30 mw,输出电压可调节;
集成 X-cap 放电;
过电流保护 (OCP);
功率过载保护 (OPP);
高/低压线路补偿;
兼容“能源之星 V6.0”;
CoC 二级兼容;

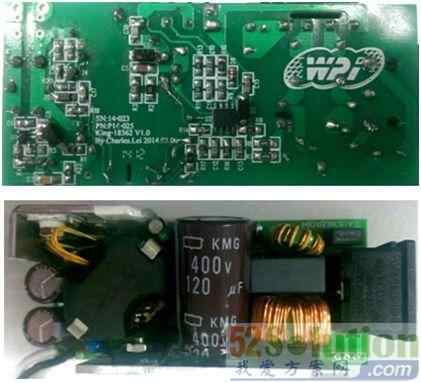

方案实物图片

9

(b)输出 19.5V/4.62A 的 NXP TEA1755 + TEA1792 90W电源适配器方案

方案框图

10

方案特点

输入:85 ~ 265 V (AC);
输出:90W ( 19.5V/4.62A );
集成 PFC 和反激控制器,易实现小型化;
两段式 PFC + QR ,提高效率,有效降低 EMI ;
PFC 具有延时 ON/OFF 功能,降低待机功耗和提高轻载效率,175mW/264Vac;
低功率操作状态下可调最小峰值电流来降频,保证低输出功率下的高效率;
极低功率水平下的间歇频率模式,以实现高效工作;
高 PF 值与效率:PF >0.95;
平均效率 > 89.3%;
符合能源之星标准 和 Erp lot 6 标准;
过压保护(OVP);

方案实物图片

11

(c)输出 19.5V/4.62A 的 ON NCP1937 + NCP4303 90W 电源适配器方案

12
方案特点

输入:85 ~ 265V (AC);
输出:90W ( 19.5V/4.62A );
集成了功率因数校正 (PFC) 控制器及准谐振 (QR) 反激控制器;
待机能耗降低至 < 10 mW;
高压启动;
集成有源输入滤波X电容放电;
准谐振控制器带谷底锁定功能;
平均效率 > 90%;
4ms 软启动定时器;
精确过压保护;
可调的过功率保护;
短路保护;

方案实物图片

12
