【导读】在“智能”成为主流的今天,系统、软件需要不断地升级才能够跟上时代的步伐,伴随而来的是硬件的更新换代,高清盒子自然不例外,短短一年时间,网络机顶盒就从单核过渡双核,再到现在四核的普及,科技发展的速度可谓日新月异。各大厂商相继推出了搭载了四核处理器的产品,海美迪近期正式推出了四核强机——芒果嗨Q H7,今天我们就来揭开它神秘的面纱,探其内部做工。

老牌高清播放器厂商海美迪目前产品线也以Android智能网络电视盒为主,近期则推出了一系列与“芒果台”湖南卫视合作的主题产品“芒果嗨Q”,其中H7配置了全志A31S四核Cortex-A7处理器,1GB内存和8GB内置存储空间,有3个标准USB2.0接口及支持SDHC存储卡扩展,还支持标准的AV视频模拟输出,方便用于老型号CRT彩电,基于Android 4.2系统。

拆解前先看一下外观展示:

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
HDMI数据线

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
电源适配器

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
遥控器



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
USB2.0接口

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
USB接口和SDHC存储卡扩展



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
光纤SPDIF、模拟AV、RJ45有线网络接口

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
HDMI、电源接口

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
局部



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
拆开底盖



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
接口

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
瑞昱RTL8188无线网络控制器

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
GENESYS GL8506 USB控制器

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
国腾GM7122 CVBS视频编码IC



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解

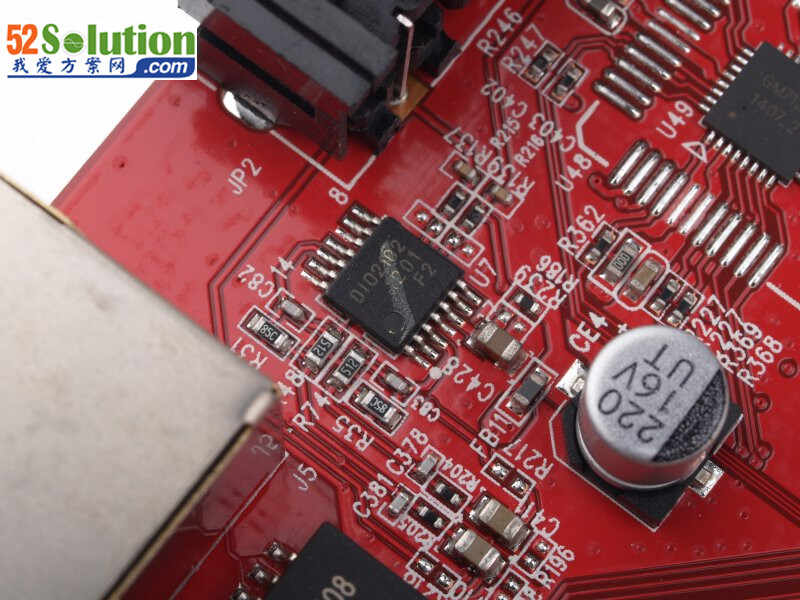

帝奥微DIO2102运放IC

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
九阳电子IP101GA有线以太网IC

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
X-Powers AXP221S电源管理IC

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
全志A31S处理器

以前一直神神秘秘的CPU到底是何方神圣,这时就真相大白了,它就是全志A31S:作为全志四核移动应用处理器A31的cost down 版本, A31s新增加了对各种无线数据传输技术如3G, 2G, LTE, WIFI, BT, FM, GPS, AGPS等的支持。

A31s处理器具有以下特性:
四核Cortex-A7 CPU架构;
配备PowerVR SGX544MP2 GPU, 拥有8颗渲染引擎
集成HawkView摄像头ISP,支持高清图像处理和快速图像捕捉
专为多核CPU设计的低功耗PMU AXP221s
集成Audio编解码模块,支持多个MIC接口,采用全志专有的CrispTalk消噪技术



全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
Foresee[江波龙] NCTSTS76 NAND存储IC

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解
三星DDR2内存

全志A31S方案 四核智能电视盒子芒果嗨Q H7拆解

最后附上一张芒果嗨Q H7的广告图,是不是有种似曾相识的感觉啊!
