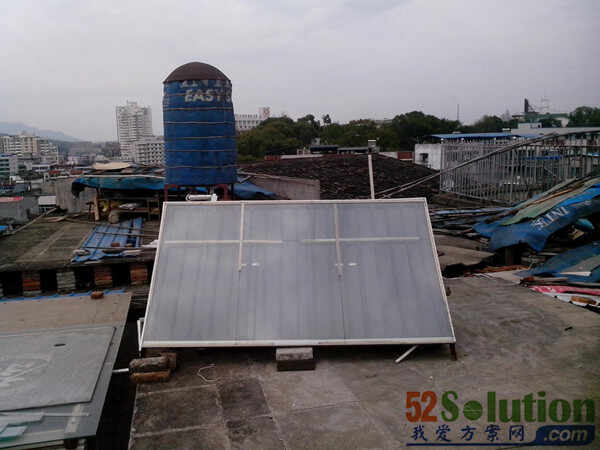

生活在于折腾！牛人教你自制穷人太阳能热水器

材料：
阳光板         2100X1300
PVC管材
20管            9根
三通             37个
弯头            10个
内牙接头     4个
交水
保温管        10个
油漆
电子温度计
电子元件
旧铁皮
泡沫塑料
旧海棉

做法：
找木料做个2.1X1.2米深7工分的箱子把管裁夺1.1米17根再跟三通和9工分的短管做成热排，箱子底扑上泡沫，旧铁皮漆黑，吸热排漆黑，装上阳光板再做木架子放上桶接好管，包上保温管，电子温度计深头线剪断用网线中的两根接上，还有六根线做五档电子水位计用。不会做电子的不用也行上水时看排气管就行了，网线的长度看你家有多高了

12月26日 晴3~11度  9：00  水温1度  23：40 水温 32度
12月27日 晴2~14度  8：00  水瘟20   18：00  水温48度

第一天才35度第二天就能洗澡了效果还不错。

以前实验做过一个，用家里现成的木料做的用一年都朽了，于是重新做一个同时加以改进！加了电子上水控制，水满自动停止上水原来用阳光板老化了，换成双层玻璃。 用两个多月很好用，晴两天一家人就能洗热澡了。

用角铁焊的架子

在钉好的木框架里铺上泡沫：

再铺上金属板：

把木框架装在铁架里：

用PVC管做的吸热管排

把管排装进去，漆上黑漆：

大塑料桶

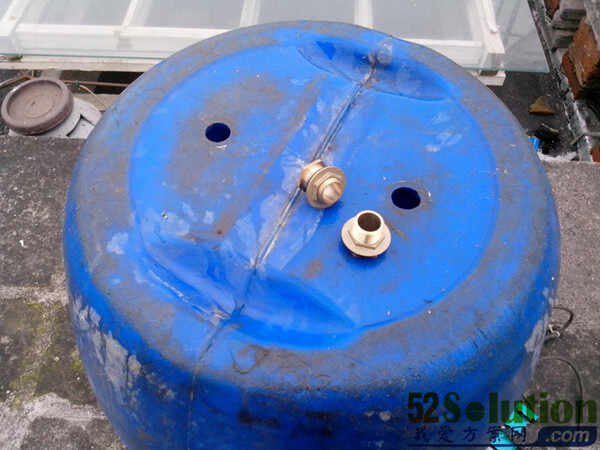

在底部打两４分的洞：

装上水箱接头：

上下水的管接在集热器与水箱间

接上水管，包上保温材料

在桶盖上打洞把用铜钱依据桶的深度做的水位计装好

接上网线焊好，网线蓝色和蓝色是接温度计感温头：

用胶布包好：

盖好盖子，给桶包上保温层：

包好了，为了节省成本，用家里能找到的旧材料一口铁锅当盖子

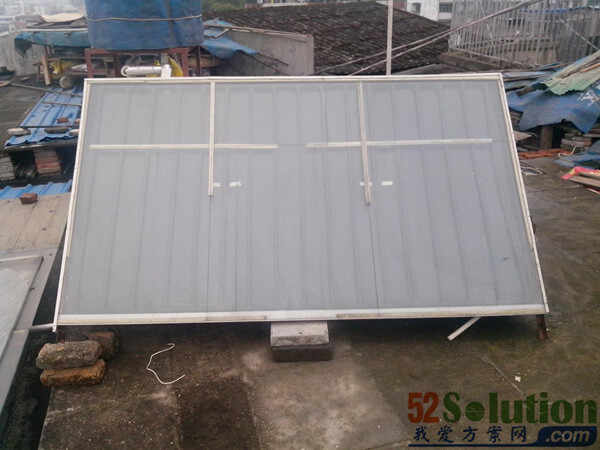

铺上玻璃：

玻璃是双层的

将边边包好：

上下水管

上水角阀，电控阀

水位显示，上水开，上水手动停，电源显示，上水显示，水温显示

电路图：

做到无水自动上水，水满自动停止上水，水位显示控制器源理，当无水时Q1结止，Q6也结止，续电器1和2常闭导通，续电器3和Q9 ，R21 电源开始就闭合导通，电控水阀通过续电器2常开和续电器3常闭，导通工作开始上水，水位到了P2点后，Q1导通水位显示发光管1亮，通过D6，R16使Q6导通 ，水位到了P6时Q5导通，显示5亮，通过Q5，D7.R17使Q7导通，这时续电器1和2动作，电控水阀停止上水，当用水时水位下降Q5结止发射级电压下降，这时Q7也不会结止它通过R18和续电器1的常开得到导通电压，维持导通续电器1起的是闭锁的作用，续电器3的电路只是保险用的，为了是低压部分出问题时水不会水满出来。
