【创意DIY】牛人用小米盒子自制随身版小米电视

发布时间:2014-02-20 阅读量:8147 来源: 我爱方案网 作者:

【导读】小米电视虽然开卖,但是许多地区许多网友还是抢不到。于是乎就有牛人突发奇想,用手上的5寸LCD屏、小米盒子(装小米手机的纸盒子)和真正的小米盒子DIY了一个随身版的小米电视。下面就来分享牛人纯手工DIY小米电视的全过程,这创意和手艺真让小编佩服啊……

先上张随身版小米电视成品图:

【创意DIY】牛人用小米盒子自制随身版小米电视

一、制作材料:

1、小米2S手机的包装盒:

【创意DIY】牛人用小米盒子自制随身版小米电视

2、5寸LCD屏,后面绿色的是驱动板,尺寸刚好合适小米2S手机的包装盒。

【创意DIY】牛人用小米盒子自制随身版小米电视

3、3W音频功放板:当然,还要喇叭,由于盒子内部空间有限,伴音就做成单声道的了。

【创意DIY】牛人用小米盒子自制随身版小米电视



4、电源模块,用LM2576,电流可以达到3A,带开关音量电位器用与电源开关和音量控制,DC插座用5.5的。

【创意DIY】牛人用小米盒子自制随身版小米电视

二、制作步骤:

1、测量LCD尺寸后在盒子上画线,然后用刀挖孔。

【创意DIY】牛人用小米盒子自制随身版小米电视

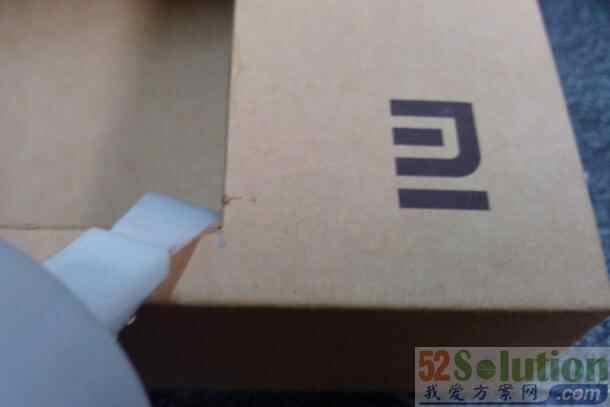

2、挖完孔以后,盒子强度就降低了,因此,切割面要涂上胶水,干一夜,其它挖孔的地方也要如此加固。

【创意DIY】牛人用小米盒子自制随身版小米电视

3、制作喇叭孔:喇叭孔本来想打眼,但是不容排列争气,还是挖个喇叭大小的孔。

【创意DIY】牛人用小米盒子自制随身版小米电视



4、钻DC插座的孔

【创意DIY】牛人用小米盒子自制随身版小米电视

5、喇叭用一只黑丝袜包住嵌挖好的孔中,用704胶粘牢,固化后用刀子把多余的黑丝割掉。

【创意DIY】牛人用小米盒子自制随身版小米电视

6、依次装上音量电位器,DC插座,3.5mm的三芯插孔,用做AV输入端子,用704涂抹粘牢。

【创意DIY】牛人用小米盒子自制随身版小米电视

7、后盖割掉一些,装上旋钮。检插无误后盒上后盖,用704胶涂抹缝隙,音量电位器兼电源开关。

【创意DIY】牛人用小米盒子自制随身版小米电视

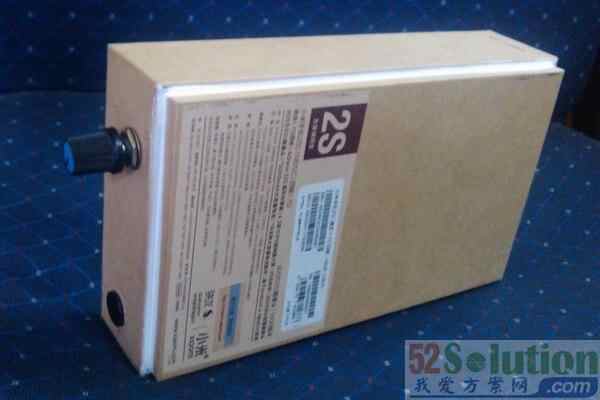

8、成品图:

【创意DIY】牛人用小米盒子自制随身版小米电视

【创意DIY】牛人用小米盒子自制随身版小米电视

【创意DIY】牛人用小米盒子自制随身版小米电视

9、接上真正的小米盒子,开机.....

【创意DIY】牛人用小米盒子自制随身版小米电视



【创意DIY】牛人用小米盒子自制随身版小米电视
效果不错啊!

【创意DIY】牛人用小米盒子自制随身版小米电视
这是AV输入,用的是3.5mm的三芯屏蔽线

10、5寸随身版小米电视大功告成!

【创意DIY】牛人用小米盒子自制随身版小米电视

【创意DIY】牛人用小米盒子自制随身版小米电视
