智能家居wifi温控器解决方案

发布时间:2014-02-10 阅读量:1944 来源: 发布人:

【导读】智能家居中,在室内安装一个无线的温控器,即可将室内的温湿度实时的上传到互联网上,方便的利用电脑手机登陆网页查看监控。该温控方案解决远程目标的监测和控制,核心部分由MCU进行控制,处理传感器采集到的温湿度信息,在由wifi模块发送到网上。

方案简介

该温控器方案致力于解决对于目标环境的监测和控制,将传感器采集到的温度,湿度信息,通过MCU传给WIFI,由WIFI传入互联网,从而实现一个远程的监控。

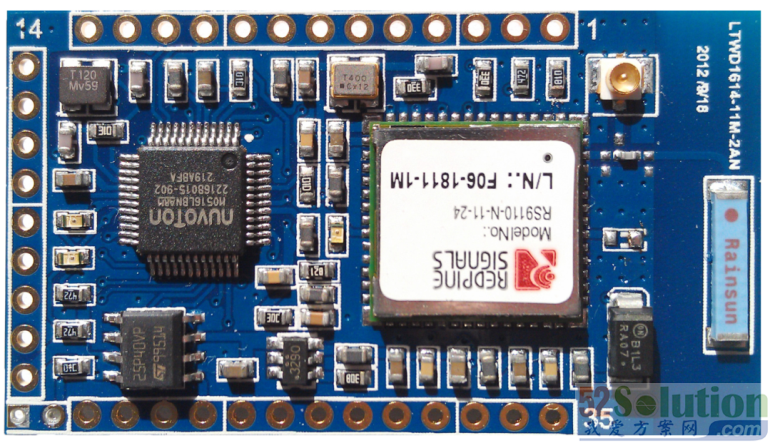

先看下整体的效果图吧。采集终端主要是有三部分组成的,一个是wifi开发板,这个板子就是一个主控MCU,采集数据再把数据按照一定的格式通过串口发送出去的;二是串口屏显示部分了,这个很好说,就是现实当期的温湿度值吧;三是力天宏威做的LTE140,是一个嵌入式透传模块,UART直接转为wifi信号,当然您可以在这个上面做更多的开发,还是很实用的,吞吐率可到1.6Mbps。

1

设计原理

该温度系统由一个带处理器MCU的温控器,加上有个串口wifi透明模块。由传感器采集温度和湿度信息,MCU接收处理数据后通过串口发送到wifi模块,再通过wifi模块传到网上的目标主机中,在网上进行数据监控。互联网的web服务器也是自行开发的,用于客户浏览页面和后台模块通信数据。

2

硬件部分

温控器主要就是由MCU,串口电平转换电路,电源模块等7个典型部分组成。

3

软件部分

由MCU读取传感器的信息数据,处理之后通过UART发送给串口wifi模块,wifi发送到web服务器,显示在液晶屏上。

4
温控器流程图


5
串口wifi流程图

登陆服务器

用户通过唯一的ID号即唯一的MAC地址登陆到web服务器,登陆进去可看到wifi上传的温湿度信息,界面如下:

7

该方案设计简单,容易实现,如果要实现多点监测的话只需做多个监控设备,并以公司模块组名称登陆进去,用户即可看到同一个组名称下面的所有温湿度信息。
