高效率(>90%)可调光/无闪LED驱动方案

发布时间:2014-02-10 阅读量:9856 来源: 发布人:

【导读】MAP9000是具有高电压输入LED驱动器,电压范围从90 V到270 V。它可以从整流后的交流电压驱动多个串联LED。在MAP9000能达到最小90%的效率,0.95或更高的功率因子,低总谐波失真小于20%。输出功率范围:6.4W〜16.8W。

方案主要优势特点:


‧调光器兼容性高,无闪烁。
‧功率偏差:±15%
‧电流变化:±6%
‧高功率因子:>0.95
‧较高的光效率:>90%
‧更低的总谐波失真:<20%
‧更高的电流驱动能力,高达180mA
‧采用6x6mm QFN封装12Leads

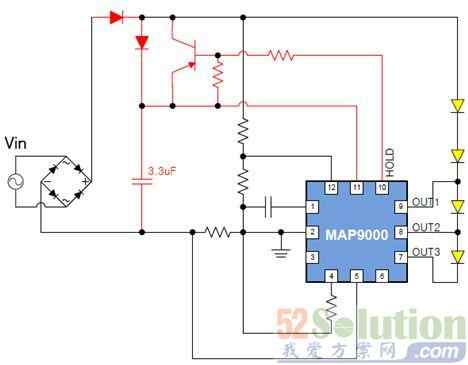

原理图:


‧AC Direct
MAP9000可调光/无闪LED驱动方案

‧可调光
MAP9000可调光/无闪LED驱动方案

‧无闪烁
MAP9000可调光/无闪LED驱动方案

演示板:
MAP9000可调光/无闪LED驱动方案

MAP9000可调光/无闪LED驱动方案

测试参数

MAP9000可调光/无闪LED驱动方案
