做工精湛业界良心 索尼PS4完全拆解

发布时间:2013-11-19 阅读量:1138 来源: 发布人:

【导读】索尼日前自己大大方方地拆解了PS4,让世人尽情欣赏其内部涉及,但是说起拆解设备的专业和细致程度,谁能比得过iFixit?对于这么重大的产品,iFixit也是高度重视:第一时间联合芯片专家ChipWorks对其进行共同拆解研究、拆解过程全程直播、首次放出超高分辨率原图(最高超过5000×4000)。

有了ChipWorks的参与,相信芯片级的分析也会很快跟上,特别是那颗AMD APU的内部秘密很快就要大白于天下了。

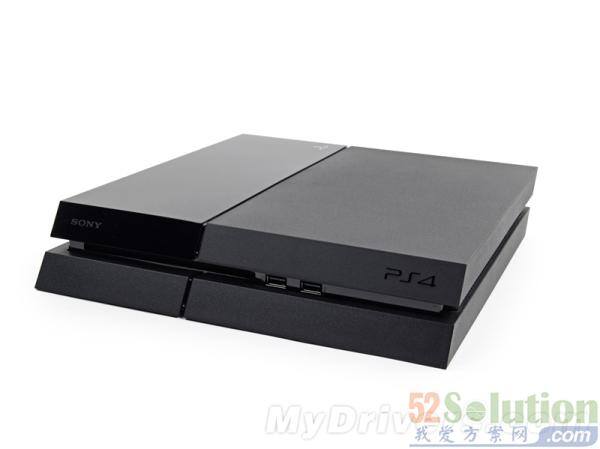

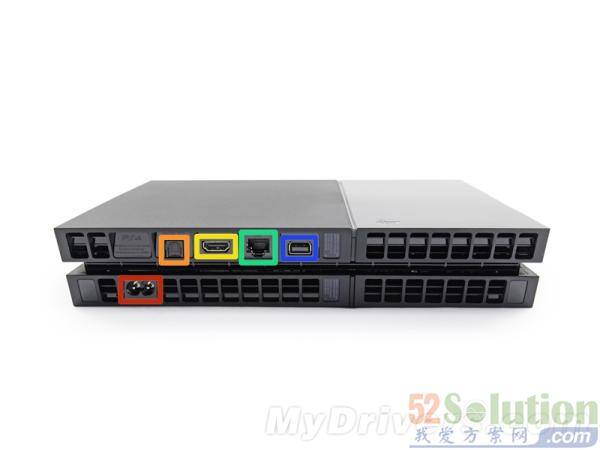

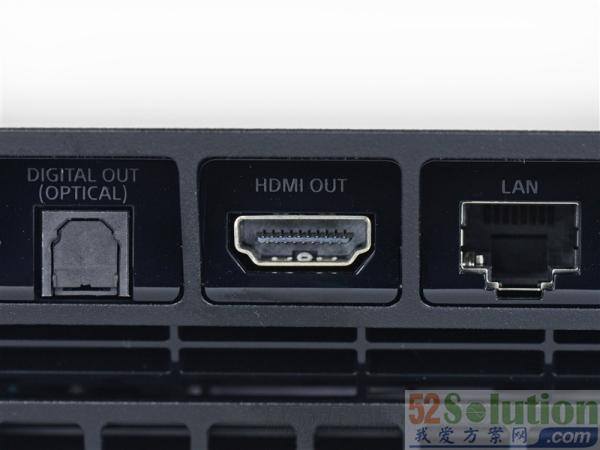

背部接口:电源输入、数字光纤音频输出、HDMI、RJ-45以太网、Aux私有接口(可连接PlayStation Camera等设备)


针对部分用户碰到的无法开机问题,已经确认源自HDMI,而惹祸的是接口内部的一小片金属向上弯曲,破坏了与数据线之间的连接,导致视频信号无法输出

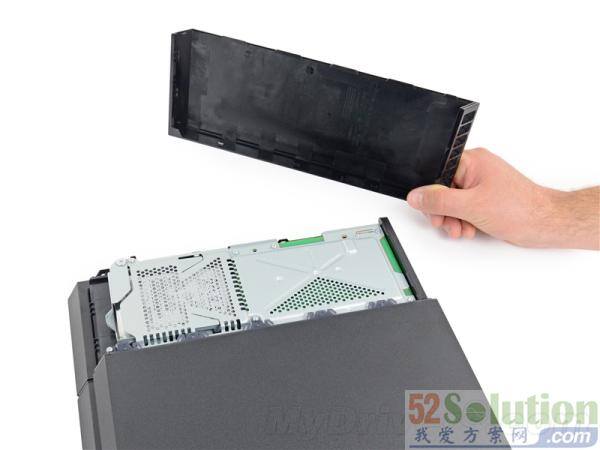

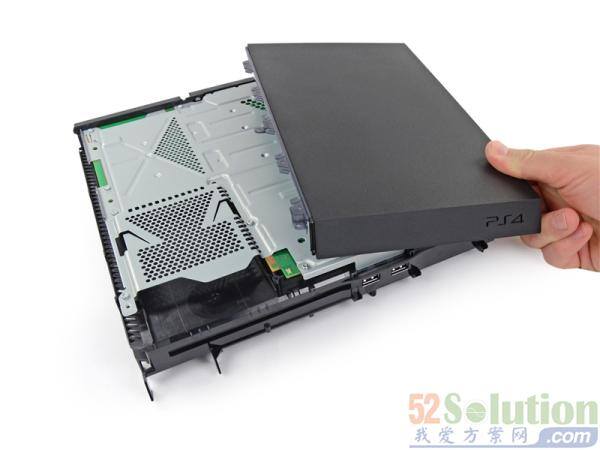

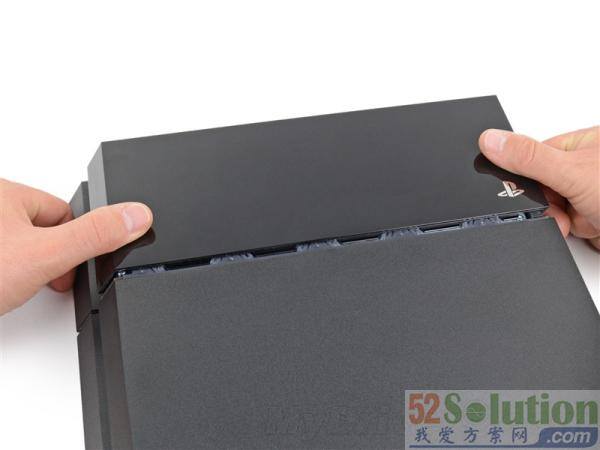

外壳的这一部分按住向外推即可拿下



很简单吧

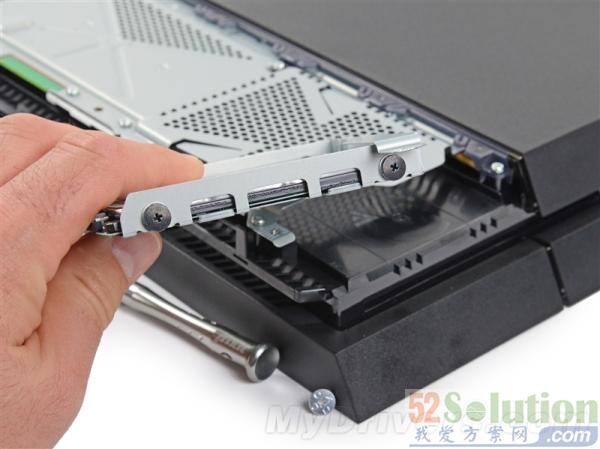

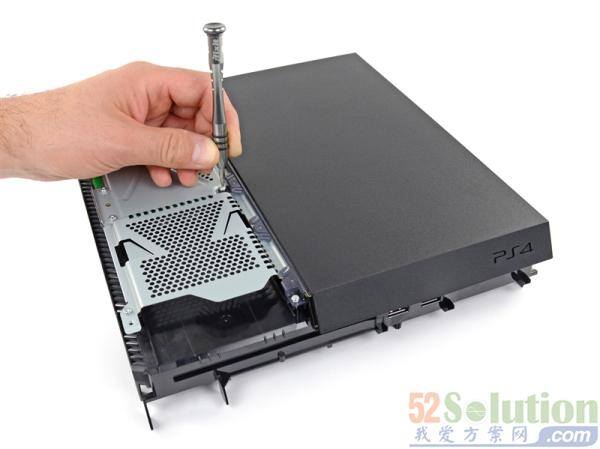

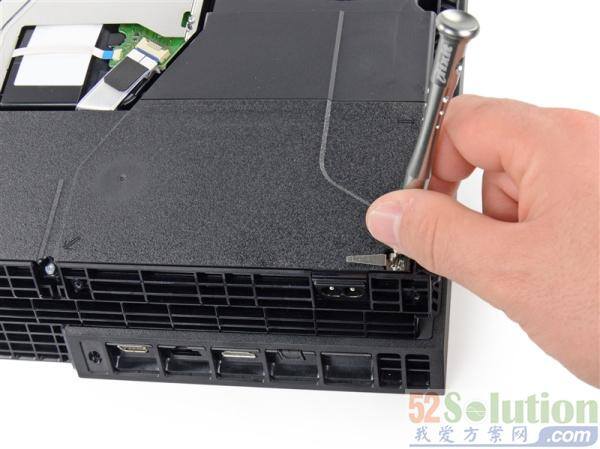

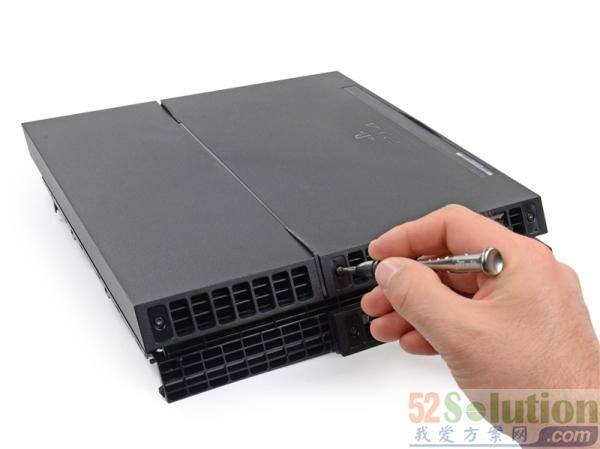

一些标准螺丝只要拧下这一颗……

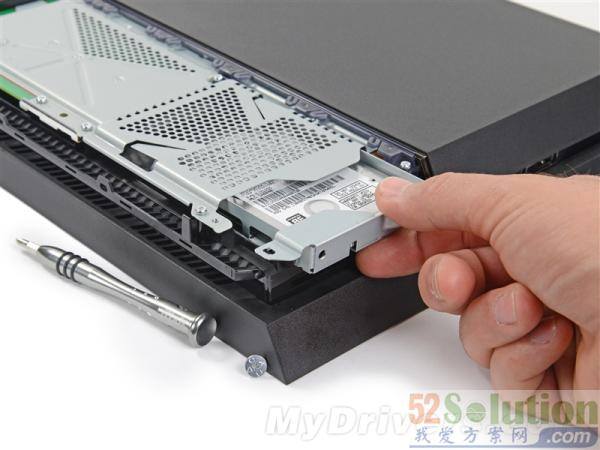

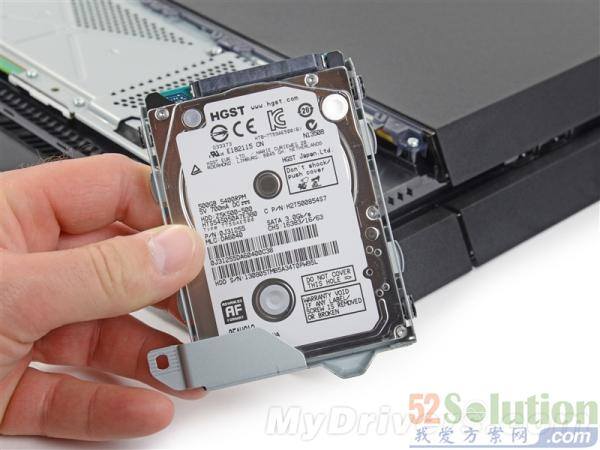

硬盘就可以轻松抽出了


来自西数旗下HGST,2.5寸,500GB容量,SATA 3Gbps接口,可随意更换



只要硬盘厚度不超过9.5毫米(笔记本硬盘标准),都可以装上,那些12.5毫米的大个儿就不行了

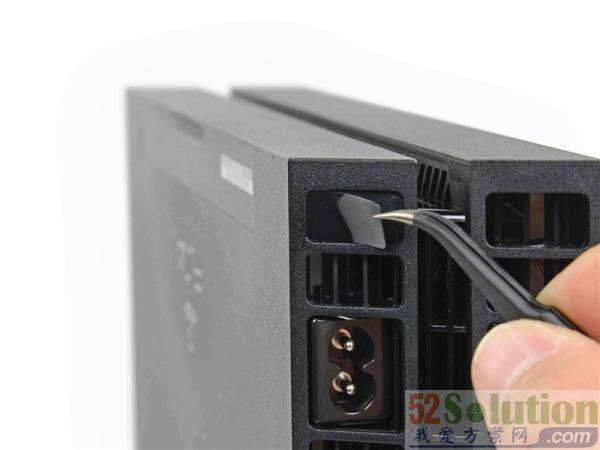

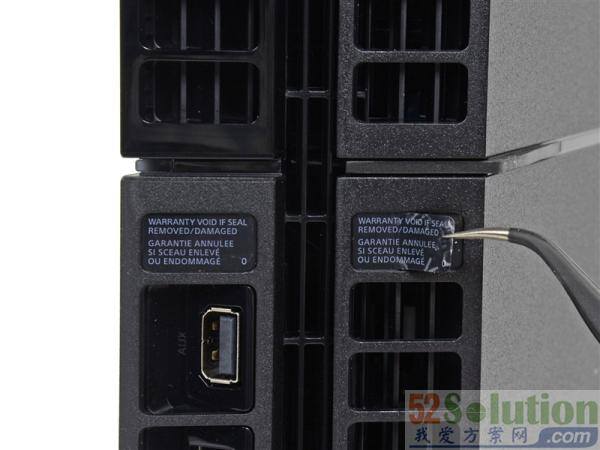

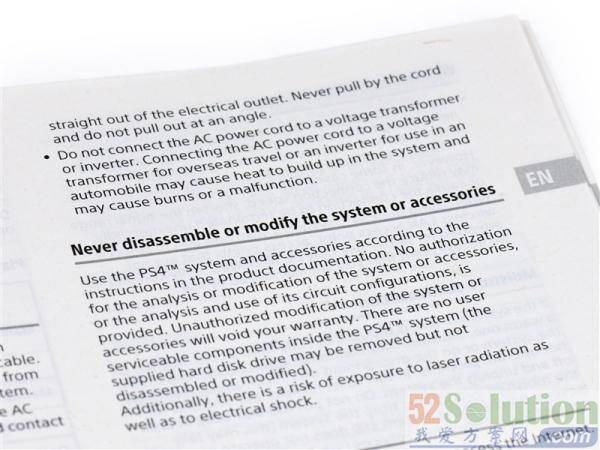

背部有四个贴纸,其中两个上边还有警告,提醒不要自己拆机,但它们可不仅仅是用来提醒的


揭开会发现什么呢?

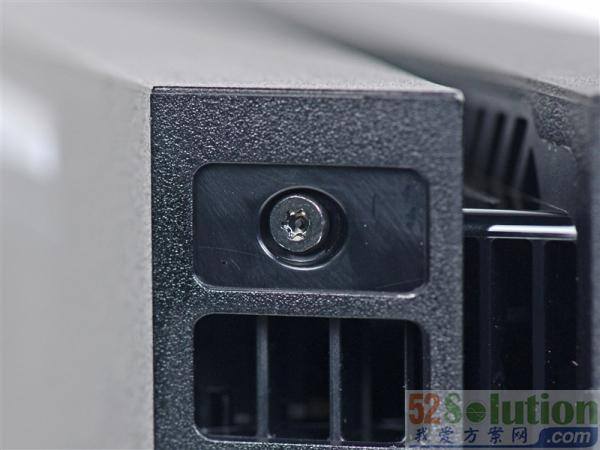

原来是一组安全螺丝


索尼你以为这种警告会吓住我们么?

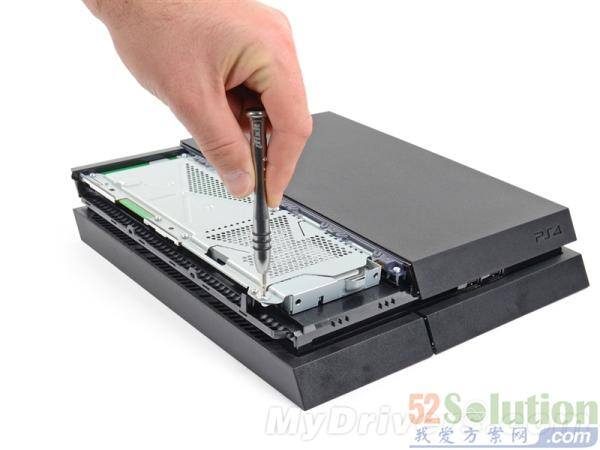

毫不犹豫拧下

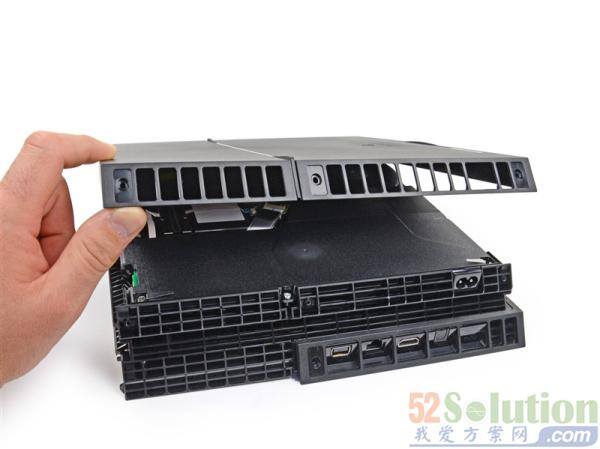

然后就可以掀起“盖头”来了

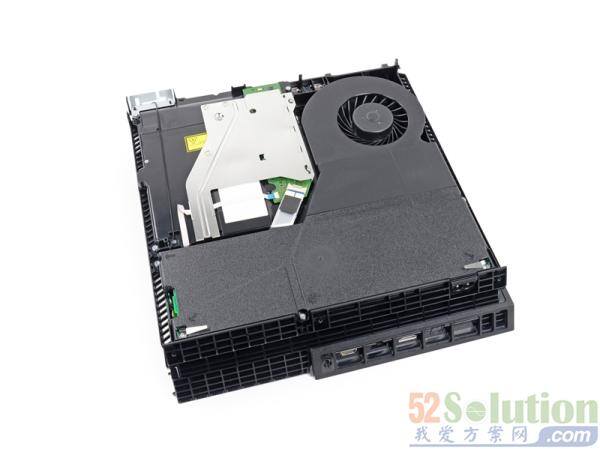

第一眼看上去做工精细,组装得也很紧凑



边角的螺丝也不仅仅是螺丝





而是某种托架

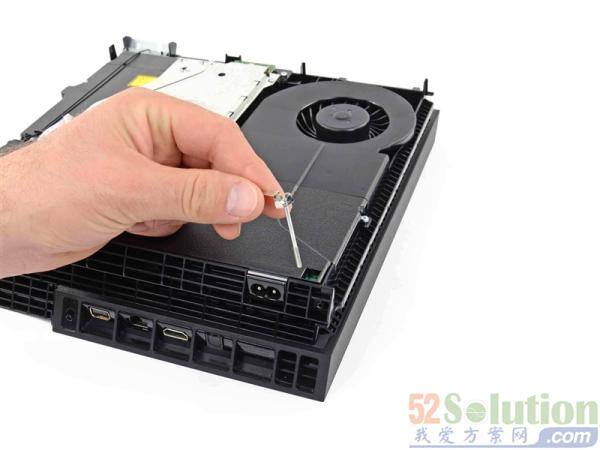

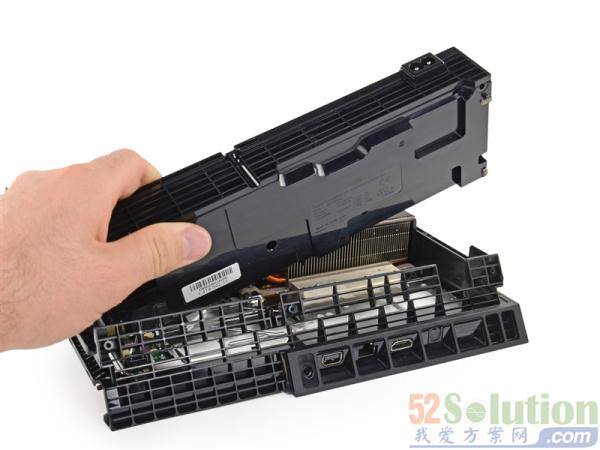

电源这一部分就可以取下来了


这么小的主机还内置了电源,微软你不羞愧么?

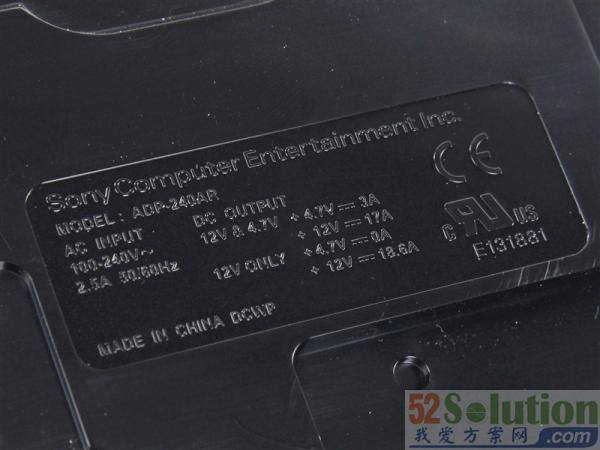

输入输出规格

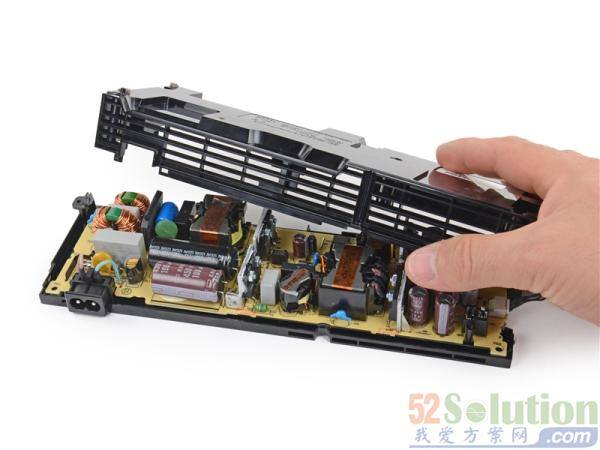

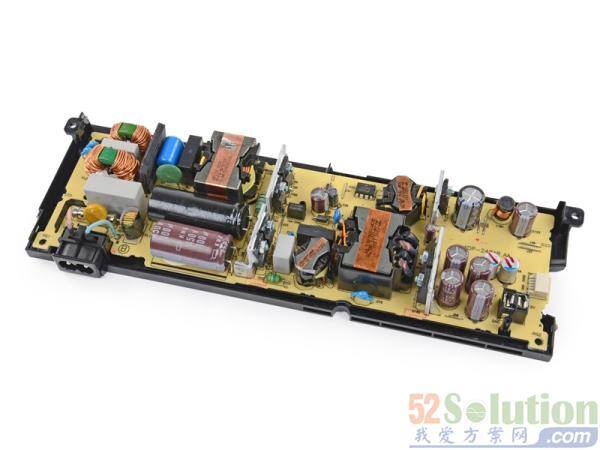

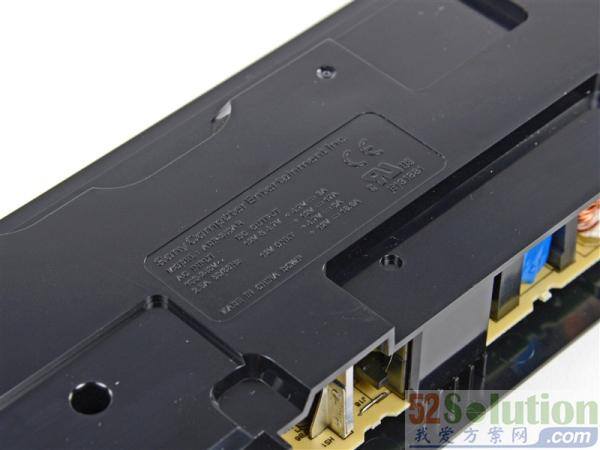

电源外壳非常容易取下,内部可见黄色PCB和各种电容、电感



是不是有人要说怎么不用全固态?

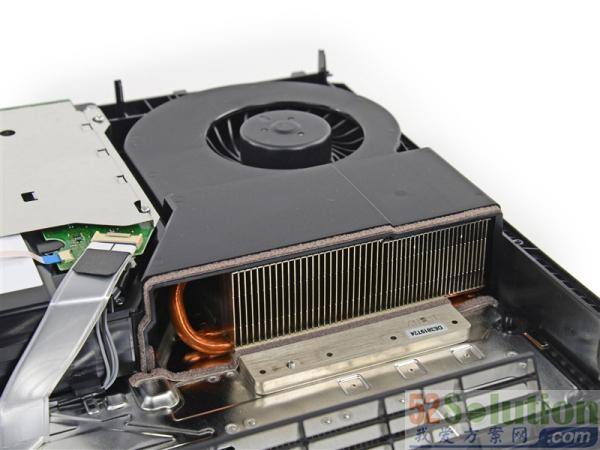

电源内置使得设计更加紧凑,但散热风扇就更重要了,可见其体积相当大,还贯穿着热管



BD/DVD光驱是几颗螺丝固定的注意它不向下兼容,无法读取PS3/PS2/PS1的游戏光盘



光驱:因为处于内部,并没有像普通光驱那样用外壳包裹起来,内部一览无余

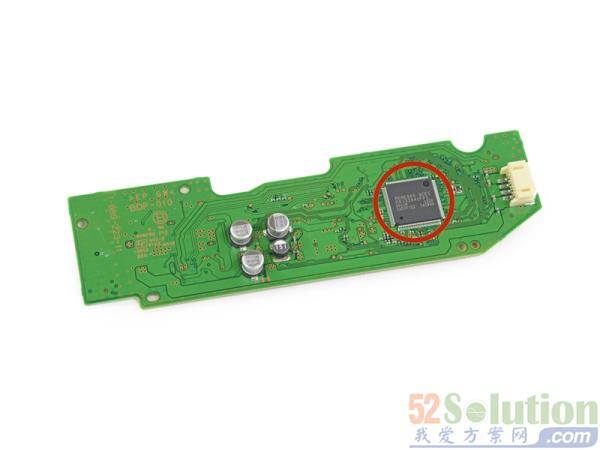

光驱电路板正面:只有一颗瑞萨SCEI RJ832841FP1,用途不明,应该是控制芯片

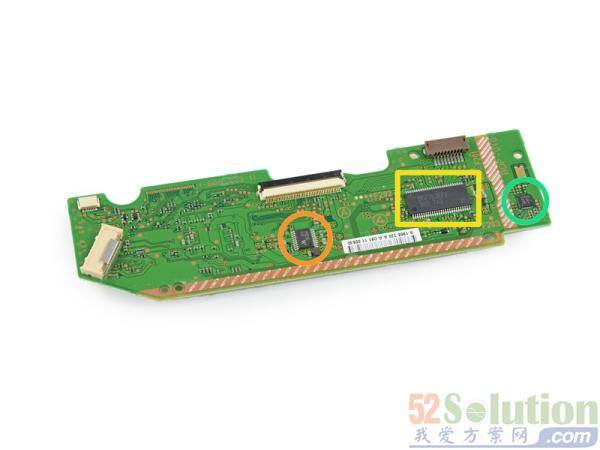

背面:橙色Microchip Technology 312 3536A、黄色BD7763EFV 325 T62、绿色STM8ED 9H A07 VG MYS 331Z。具体干嘛的也暂时不详

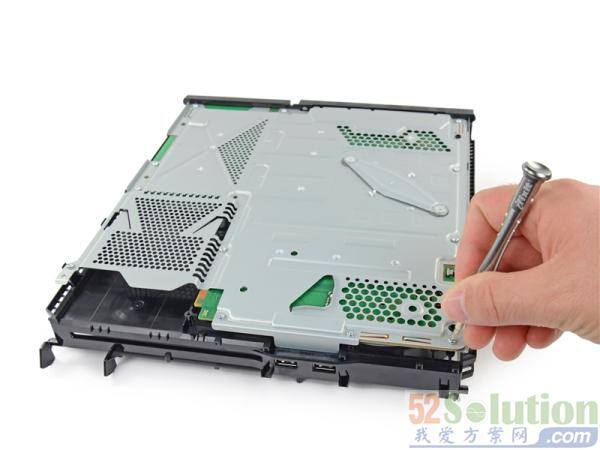

翻过来,拆卸后壳





后壳下来了


隐约已经看到主板了

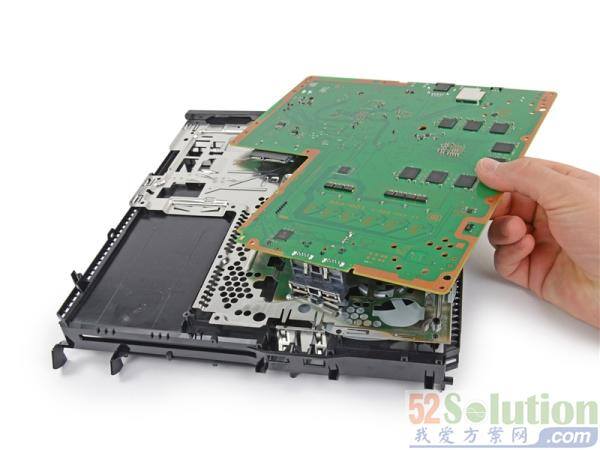

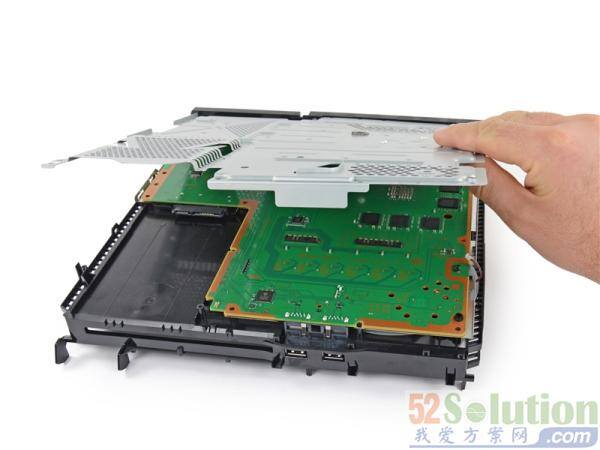

拿开中间的支架,主板近在眼前

主板你好

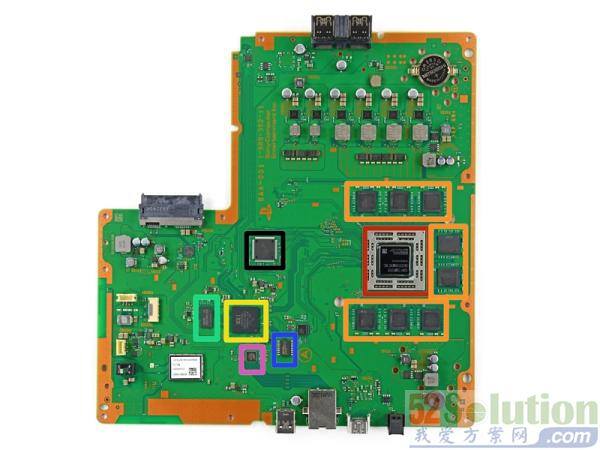

主板正面芯片一览:

红色:索尼电脑娱乐(SCEI) CXD90026G SoC处理器(AMD Jaguar CPU/GCN GPU)

黄色:三星K4G41325FC-HC03 4Gb(512MB) GDDR5内存/显存颗粒,十六颗(正反面各一半),总容量8GB

黄色:SCEI CXD90025G低功耗协处理器,网络任务专用

绿色:三星K4B2G1646E-BCK0 2Gb(256MB) DDR3缓存

蓝色:Macronix MX25L25635FMI 256Mb(32MB)串行Flash

粉色:Marvell 88EC060-NN82以太网控制器

黑色:SCEI 1327KM44S

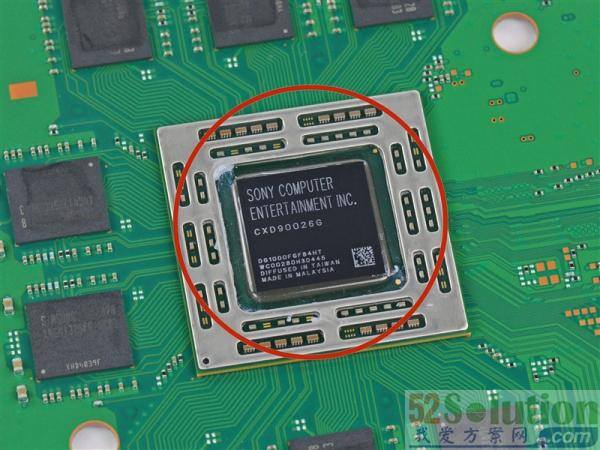

SoC处理器

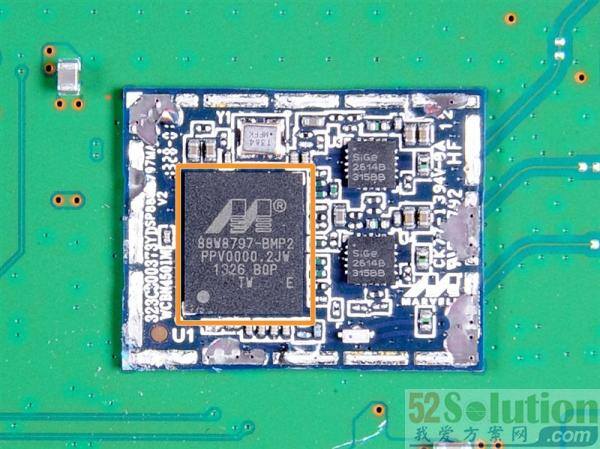

左下角白色的那个,揭开后发现是Marvell Avastar 88W8797-BMP2无线芯片,支持802.11n 2x2 Wi-Fi、蓝牙4.0、调频收音机

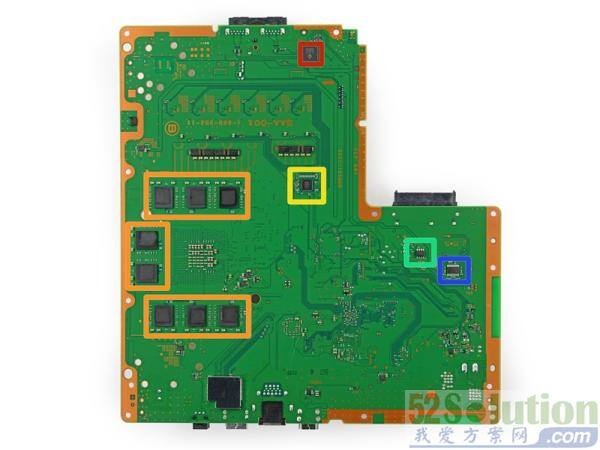

主板背面芯片一览:

红色:Genesys Logic GL3520 USB 3.0 Hub控制器

橙色:另一半内存/显存

黄色:International Rectifier 35858 N326P IC2X

绿色:Macronix 25L1006E CMOS串行Flash

黑色:39A207 1328 E1 3FU

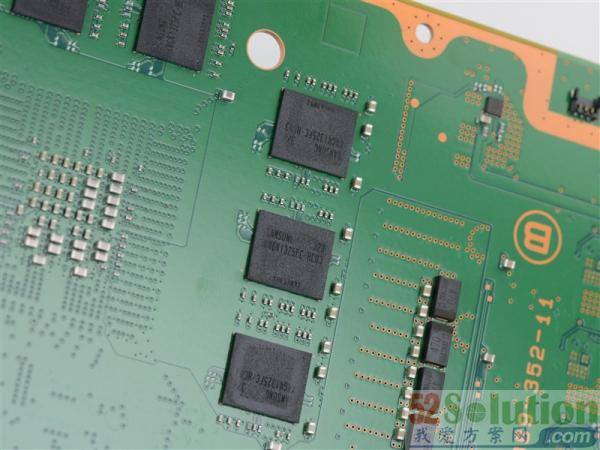

三星GDDR5内存/显存

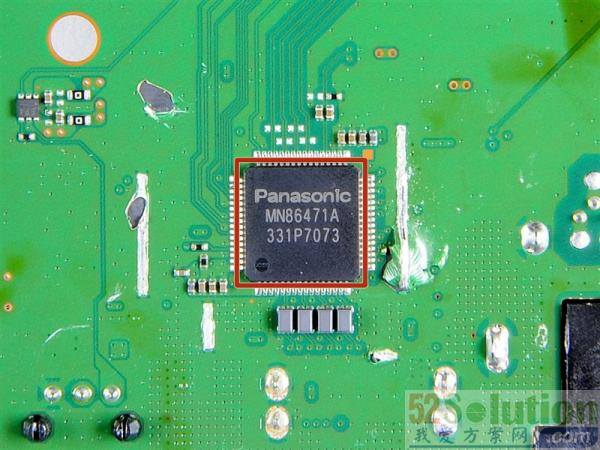

左下角黑色的,松下MN86471A HDMI通信芯片

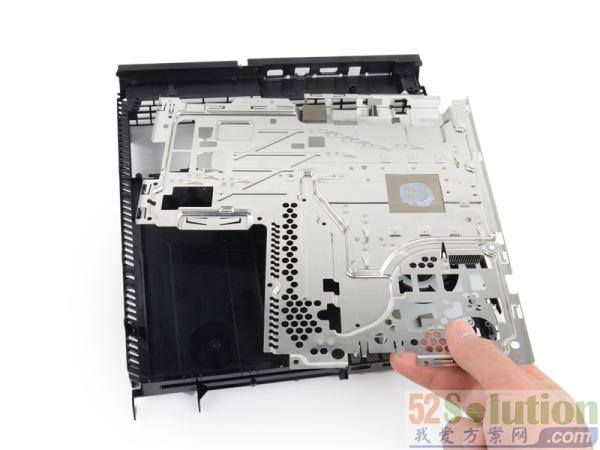

主板下方的电磁屏蔽框架

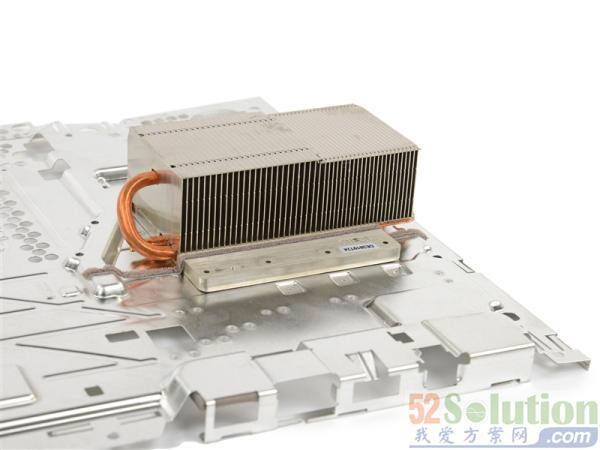

硕大的散热器牢牢粘在了上边,拿不下来




电磁屏蔽支架的边缘非常锋利,拆解人员一不小心挂彩了

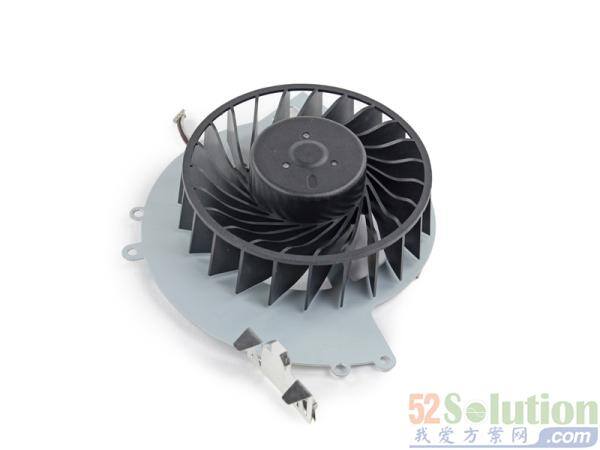

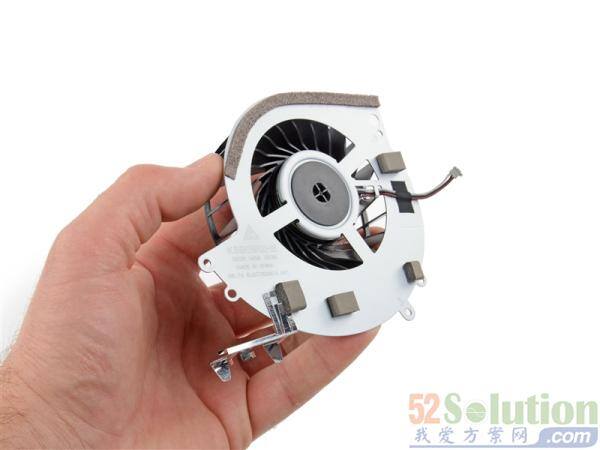

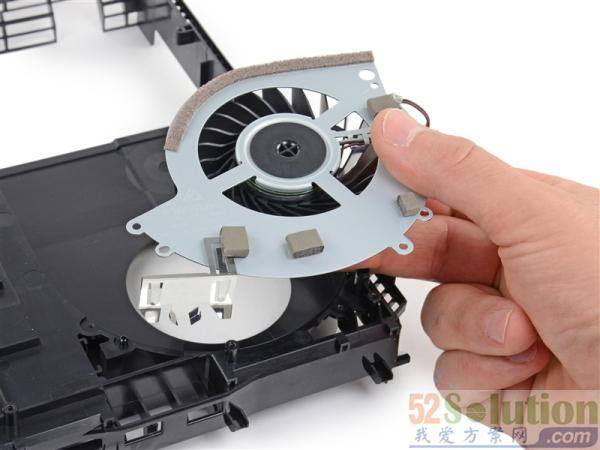

大号风扇



做工同样很棒



它会比PS3里的更智能、更安静

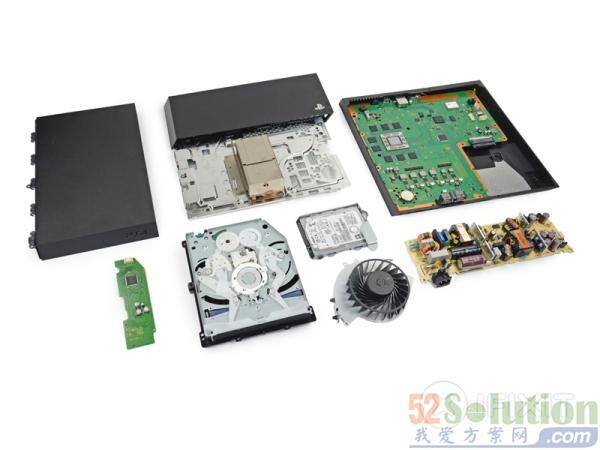

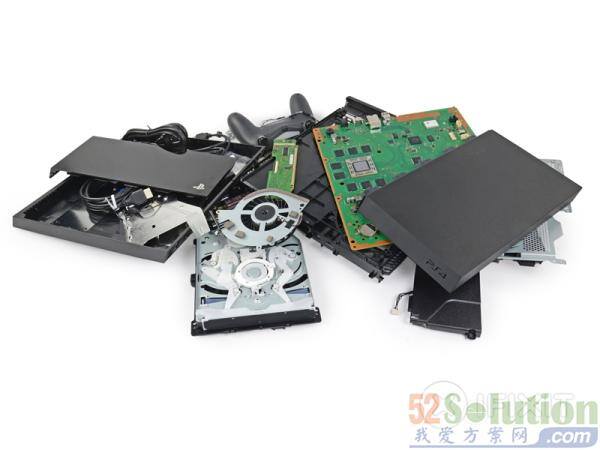

所有零部件合集



所有零部件合集



维修指数8,还是比较容易对付的

总结:

- 基本没有使用胶水,主要靠螺丝固定而且不多,拆装都很容易。

- 标准的2.5寸硬盘,可以轻松更换,还不影响质保

- 贴纸和安全螺丝是对用户自行拆装的警告

- 需要拆下很多零件才能接近风扇,清理起来会比较麻烦,而且它是和电磁屏蔽板一体的

- 电磁屏蔽板非常锐利,很容易伤着手指
