发布时间：2013-11-12 阅读量：12681 来源: 我爱方案网 作者:
声控LED旋律灯视频欣赏：
一、准备材料
电源（3~5 v）
开关：1个
针线盒：1个（有其他更好看的盒子也可以）
led：5个
MIC话筒：1枚
电阻（4.7k 1m 10k）：各1个
电容（47uf 1uf）: 各1个
三极管9014：2个
热熔胶（或ab胶）
电烙铁、焊锡
实验板（洞洞板）
螺丝刀（或小电钻）
指甲剪
二、电路图
电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED发光，声音越大，LED亮度越高。
如果看不懂请看PCB板材 如下图照着焊即可
三、处理针线盒
剪去边上的棱
用螺丝刀在小缝中钻洞使大小刚好和led灯的大小一样
四、处理led（并联）

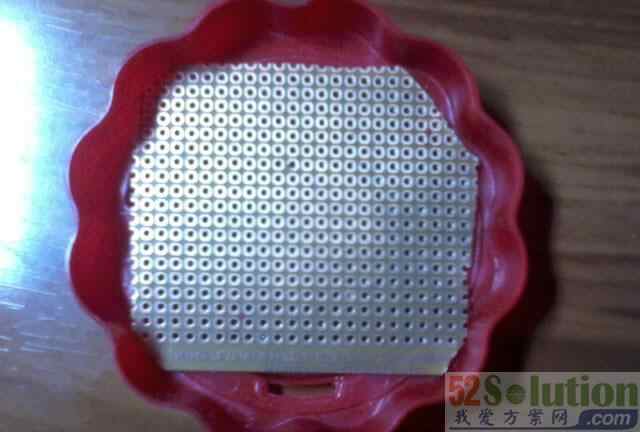

裁剪实验板 使其刚好在内部卡住
焊接led灯 使灯放在在刚刚打好的洞中 焊接（并联） 【注意led剪取的脚还有用 勿扔】

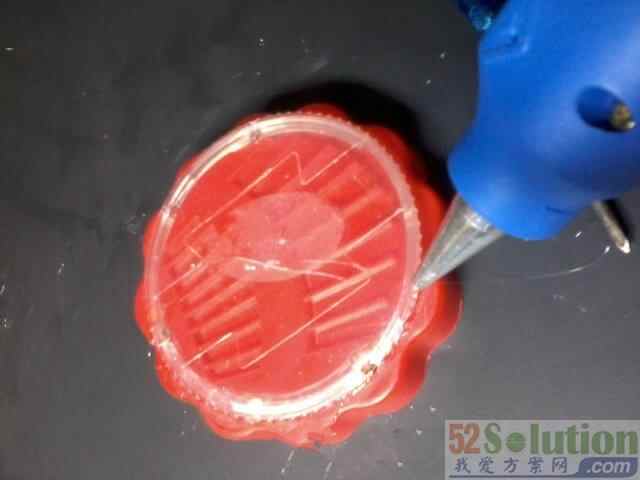

把led上的外壳边缘部分剪去一个小口 使其可以盖上外壳，用热熔胶封装好
五、焊接电路
将刚才led的角焊在MIC的触点上 【注意如图 左边为正 右边有三个线的为负】
我买的4.7k的电阻 配件老板竟然给我的是4.7uf的电容 （凌乱中—————）

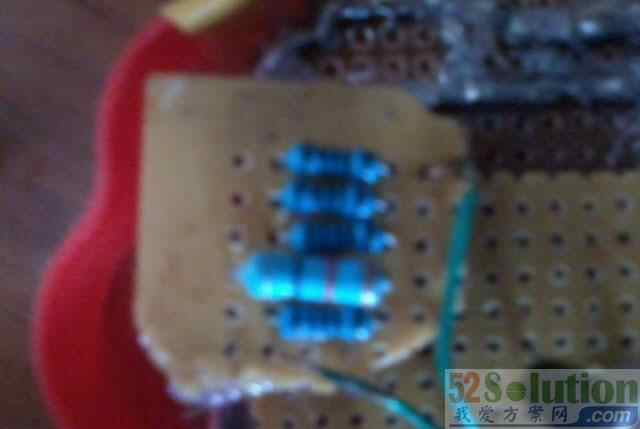

还好我聪明，找了几个废旧的电阻串联（四个1k 1个0.5k）
照电路图焊接电路
安上开关，连接电源，大功告成！
