【实用DIY】教你摆脱无线路由器电源线束缚

发布时间:2013-11-7 阅读量:4532 来源: 发布人:

【导读】无线路由器普及后,我们再也不需要拖着网线绕来绕去,但路由器还是被电源线束缚在墙上,遇到熄灯断电的时候,又或者是出外游玩的时候,尽管有着现成的网口或是3G网卡,也难以搭建起方便的WIFI网络。今天我们就来学习一下这个实用的DIY,让无线路由器摆脱电源线束缚!

制作时间:     1小时
制作难度:     ★★☆☆☆
GEEK指数:     ★★★☆☆



1   材料和工具

我们的目的如下:

    给无线路由器加装外接电池供电。
    给无线路由器加装micro接口,让它能够从电脑取电。
    集成充电控制,尽量减少日常需要的管理。

为此需要的工具和材料:

    无线路由器一个,这里选用的是TPlink的WR710N型号。路由器的基础功能决定改造后的功能,如果你需要插3G网卡的话就需要选带有相应功能的。
    锂电池一块,这里用的是一块华为C8650的电池,不过它的体积过大,最后就只能外置了。电池的容量越大越好,路由器能坚持的时间就越长。
    充电电路,上面提到的C8650电池自带座充,改造起来相当省事。
    电磨,或者好用锋利的美工刀。
    电烙铁,焊锡,助焊剂,导线,胶带,502胶,环氧胶等。

不想DIY的话怎么办:


结论是花100~150就可以买一个自带电池的路由器。但是轻易地扔掉手头原有的资源有违DIY风格,不是么?

2   拆解路由器和电池座充

路由器由内部的塑料卡子卡住,小心一些用指甲或者三角撬片就可以把盖子取下。 电池座充背后两个橡胶帽盖住螺钉,直接旋下即可。


可以看到这款无线路由内置了连通市电的电源,很方便改造。

3   改造路由器

这一部分动手之前,有条件的话最好看一下路由器的电路图和相关维修资料。 对这一次用的WR710N来说,它自带内置的5V开关电源提供USB接口的电源输出,然后通过背面的稳压芯片U10降压到3.3V供给无线部分工作。基于这一设计,改造的计划如下:

拆掉U10,将无线部分的3.3V电源输入和开关电源的5V输出引到路由器外。用5V输出在接电的情况下给外接的锂电池充电,同时外接电池通过3.3V电源输入给无线路由器供电。

具体的改造方法如下:

        用热风枪或者烙铁拆下U10,清理焊盘。

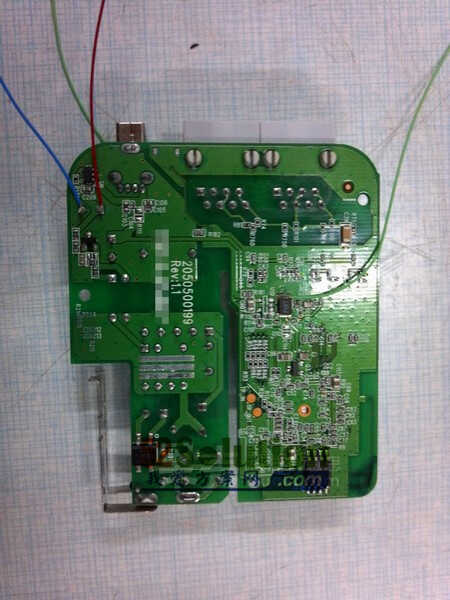

        将5V输出(红),原先U10的3.3V输出(绿),地线(蓝)分别引出。
        用电磨在路由器外壳上方钻个洞,穿出三条外接线。
        把路由器按拆解的逆过程组装回去。这时候注意引线要远离高压部分,最好用绝缘胶带固定好。






接下来需要对改造后的路由器进行测试。

首先给绿线和蓝线之间接上3.3V电压,观察路由器能否正常工作,其他设备能否连接上网。
然后将路由器插到插座上,观察红线和蓝线之间是否是接近5V的电压。

由于该路由器内置开关电源直连220V,此时千万注意安全!


两步测试通过,并且没有冒烟发热情况的话,表明路由器改造完成,可以进行下一步了。

顺带一提,TPlink这个系列的无线路由器内部剩余体积都相当大,如果能弄到形状适合的锂电池的话完全可以考虑内置电池,这样在外面看不到引线,用起来也更加方便。 可以改造的选项还有加装SMA高增益天线,更换大容量FLASH,RAM,刷入自制系统等等,不过这次的主题是供电,其他方面先缓一缓。

如果想要改造别的型号的路由器,记得事先研究一下电路图特别是供电部分,比如一些12V供电的路由器,用其他外接电池方式可能更恰当。

4   改造座充

拆开以后可以看到这个座充自带了microUSB充电接口和充电电路,手机电池本身也带了欠压保护和过流保护,意味着我们可以在上面省下一些工夫。

座充方面的改造计划如下:将充电输入与路由器的5V电源输出相连。增加一个降压芯片提供将输入的5V电压或电池的3.7V电压降到3.3V,输出给路由器。用一个拨动开关使降压芯片可以在输入的5V电压和电池的3.7V电压之间切换。

具体的改造方法如下:

把一个5V-3.3V降压芯片粘在电路板上。可以就用刚才拆下来的U10,但是我在改造时不小心弄丢了,所以用的是稍大一点的AM1117。考虑到路由器本身供电的宽容度比较大,2.5V以上就能工作,所以对芯片的要求不高,供给300mA左右电流AM1117也完全可以胜任。

剪去电路的边角留出拨动开关的位置并粘上开关。

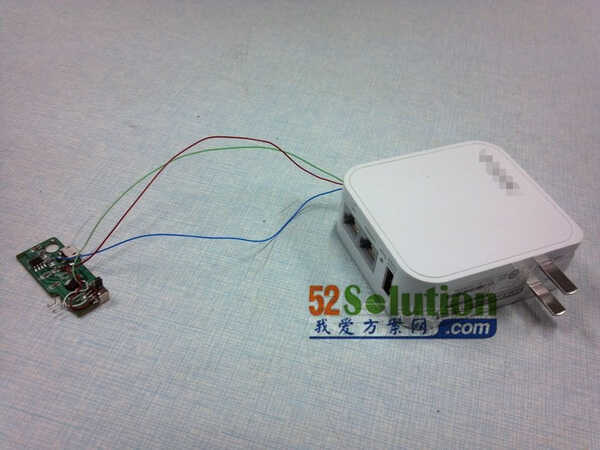

固定好元器件之后开始按照之前的计划飞线并连接路由器。



接下来是测试。

首先将开关切换到5V电压位置,不放电池,将路由器插上插座看市电供电时工作是否正常。
将开关切换到电池供电位置并放入电池,开关市电插座上的开关,看路由器在市电断电时能否保持持续供电。





通过以上两步测试,表明电路方面的改造基本完成。

由于对座充电路板的改造世尺寸增大,原先的外壳难以容纳,并且开关也需要露出外壳便于操作,所以需要用电磨或美工刀对座充外壳作修整,恰好放入电路板为准。


最后,将座充组装回去,并在外壳上的适当地方开孔引线,顺便给拨动开关留出位置。




5   大功告成

最后把座充粘结在路由器上,并固定好两者之间的引线,一个自带电池供电的无线路由器就大功告成了。即使没有交流供电的地方,它也能为你坚持几个小时的网络连接,并且会在有电时自动充电,不需要太多的照顾:)




通过笔记本的USB接口和自带电池工作的样子,看起来还不错吧?
