网友分享:DIY太阳能充电器为手机和风扇供电

发布时间:2013-10-17 阅读量:2056 来源: 发布人:

【导读】我们伟大祖国幅员辽阔,北方已是秋冬季节,而南国还是一片炎炎夏日。在这个阳光充足的日子里,不把太阳能好好利用起来真是对不住这大好天气,所以我就在网上淘了一些太阳能电池板,准备自己DIY一个太阳能充电器。

在收货后经过一个下午的努力,终于被我组装起来了。

这个是太阳能板的线路图,上面的电容C1是因为小风扇启动时电流较大所以加上的,不用风扇可以不要这个电容。二极管D1是防止电流反充而烧坏太阳能板用的(这个一定要加哦),USB插口要按实际来接线分清正负极。


太阳能充电器使用了24块2V50MA的太阳能电池板,将太阳能电池板进行串联3个并联8列的方法做出了一块6V 400MA 2.4W(实测下午15:30的阳光6.5V 350MA)的太阳能板。




在装上USB接口后,测试其能否对手机充电。

手机充电正常



试了一下这台小风扇,结果也可以正常运转,阳光越足风力越大。(加上我的那条5米USB延长线,就可以连到我的房间了,这是个用太阳能的小风扇了。)

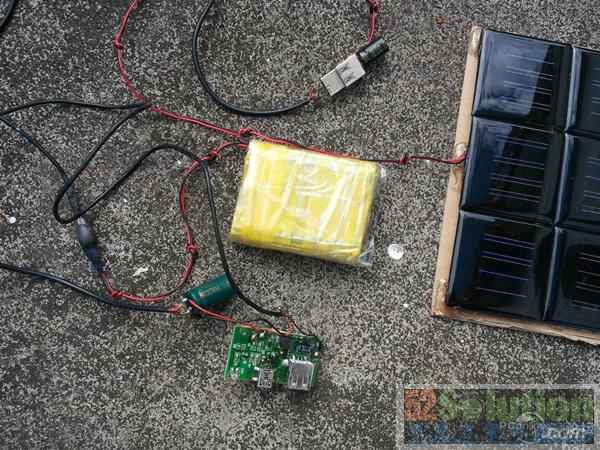

这是一个用太阳能板充电的手机电源


这个电源的电池使用了三颗在笔记本上用的18650电池(已装保护板)并联,每颗电池容量为2200mAh总容量为6600mAh。再加上一张5v的升压板,就可以对手机进行充电了。
