暴力拆解台达上网本电源适配器(12V/3A)

发布时间:2013-10-10 阅读量:7650 来源: 我爱方案网 作者:

【导读】在某宝买了个电源,在网上找了很多都没有这个电源的拆机图。心里痒痒的,于是决定拆了他为给网友们鉴定鉴定。其他人如果想买也好参考一下。如果好再买一个。准备败家了。反正拆开肯定不能还原了。于是选择暴力不可逆拆解。工具美工刀加一字螺丝刀。现在开始拆……

台达 12V 3A 超小迷你上网本电源暴力拆解

台达 12V 3A 超小迷你上网本电源暴力拆解

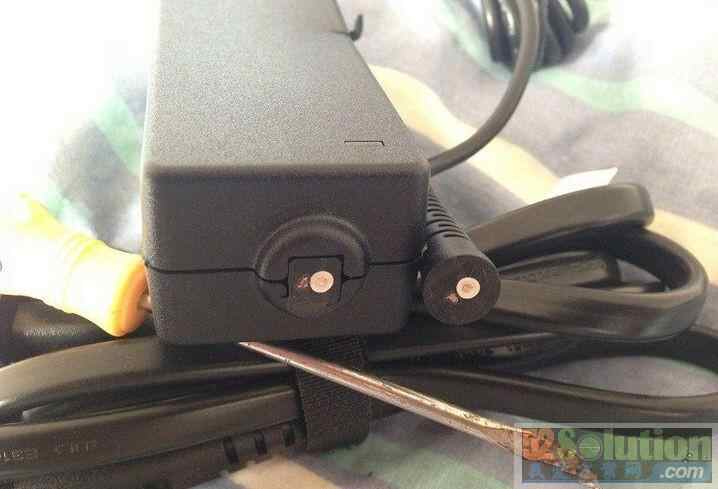

把电源线给割掉从这里下手。看看电源线质量怎么样。结果不细啊。3A电流足够。台达还是很靠谱的。

台达 12V 3A 超小迷你上网本电源暴力拆解

打开了。首先看到的是散热屏蔽罩。

台达 12V 3A 超小迷你上网本电源暴力拆解

台达 12V 3A 超小迷你上网本电源暴力拆解


这货用的是两个铝屏蔽罩。相间的。

台达 12V 3A 超小迷你上网本电源暴力拆解

拿掉U型屏蔽罩还有个U型屏蔽罩有个脚是焊在电路板上的。撕开。看到里面了。变压器都做了导热 初级电容也有。比较靠谱。但是次级电容发热量也不小啊。之前原装的电源就是次级电容爆掉的!有点担心

台达 12V 3A 超小迷你上网本电源暴力拆解

把屏蔽罩翻过来。看到有个黑色耐高温绝缘片。

台达 12V 3A 超小迷你上网本电源暴力拆解

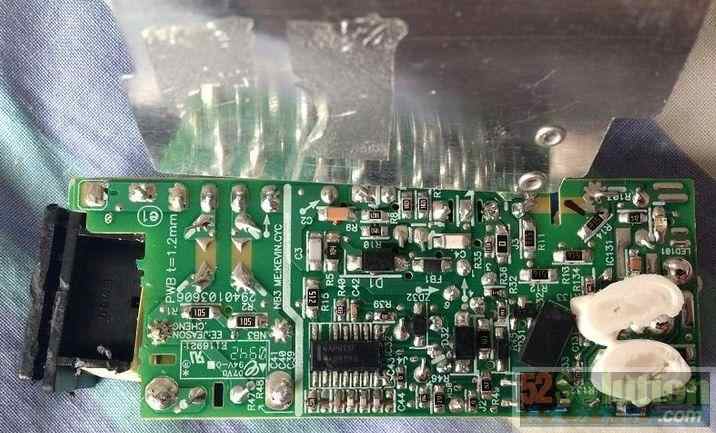

拿掉绝缘纸。不错很多贴片元件。和主芯片就能看见了。可我不知道什么是什么芯片。上面有个感叹号 型号是 9AP013F PA8939G

台达 12V 3A 超小迷你上网本电源暴力拆解

高压滤波电容 82UF 105摄氏度。台达还是靠谱的。

台达 12V 3A 超小迷你上网本电源暴力拆解


红宝石的!25V 680UF 同样是105摄氏度的。

台达 12V 3A 超小迷你上网本电源暴力拆解

次级只有一颗滤波电容。没有滤波电感。满载工作的时候电容温度不低啊。在规划一下完全可以放下一颗同体积同容量的电容。磁柱电感也可以刚下一颗。但是改动的就比较多了。可能受到体积和成本的要求 厂家没有这么做。主要是担心电容啊。不过这个都没关系自己可以外部改造的。呵呵。

台达 12V 3A 超小迷你上网本电源暴力拆解

一个3.15A保险。和一个0.47uf的 CBB电容。一个共模电感。

台达 12V 3A 超小迷你上网本电源暴力拆解

实际这个电源体积很小。

台达 12V 3A 超小迷你上网本电源暴力拆解

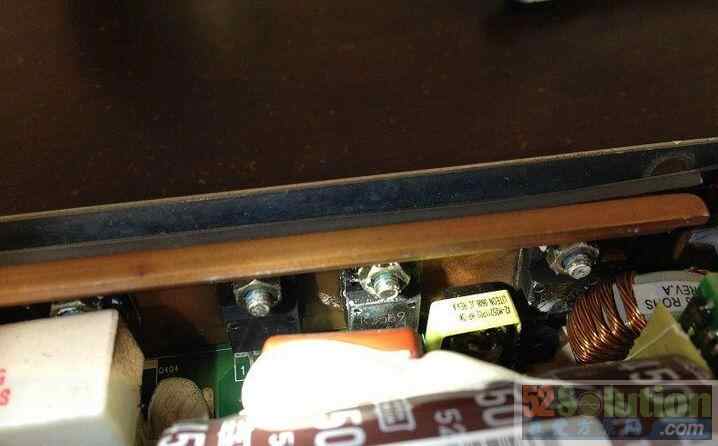

看到开关管了。开关管和下面的电源是一个型号的。K3569的。

台达 12V 3A 超小迷你上网本电源暴力拆解
