成本价232美元 三星Galaxy Note3拆机评测

皮革质感的后盖无疑是此次三星Galaxy Note 3在设计上的一个亮点，可拆卸的后盖、可更换的电池是用户在使用时更实用方便。

此次为大家拆解的是中国电信定制版本N9009，该版本机型支持CDMA+GSM双卡双待功能。在拆机前我们需要先将电池（3200毫安时）、SIM卡、SD卡和S Pen先行卸下。


在拧掉12颗十字形螺丝后，需要用到撬杠将塑料盖板拆除，之后主板的大概样式和内部构造就已经展现在了眼前。

盖板底部为振动单元，银色部分是整个扬声器单元，不可拆卸，另外在底部还有通话用的麦克风。

Note 3的内部结构与前作Note 2基本上相同，主板、电池仓和小板部分，与常见的三段式构造并不相同。

主板部分只有一颗螺丝固定，主板四周卡在中框上，还是很牢固的，在进行下一步之前需要先将主板上的排线拆下。

底部的小板部分为USB、mini HDMI接口模块、此外还有射频连接线等小部分部件。

在拆除所有连接的排线后，主板便能顺利拆除。



可以看到Note 3的主板集成度还是非常高的，包括SIM卡和摄像头部分均可拆除，均为模块化。

主板背面没有屏蔽罩，因为在机身的中框上已经为这部分芯片预留好了位置。整个主板上的焊点非常规整匀称，排列整齐，做工很考究。

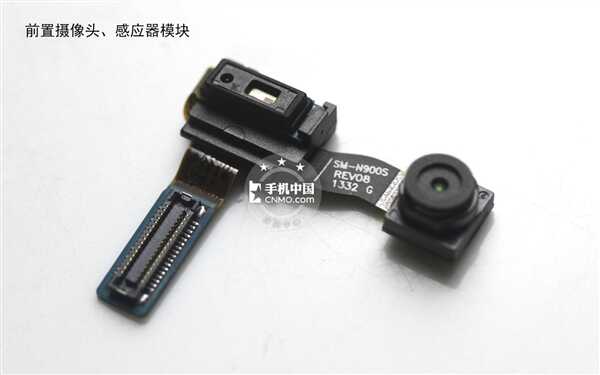

Note 3的两个SIM卡槽、SD卡槽为模块式，用排线与主板相连，此外还可以将摄像头拆除。


Note3的1300万像素主镜头特写。


S Pen是Note系列的精华所在，在Note 3上S Pen也进行了相应的升级，在主板上依然可见S Pen的触碰开关，当拔出S Pen后会有相应的提升



主板正面的屏蔽罩固定的相当牢靠，需要找好部位稍用力翘起，下面就进入到芯片部分。

AMALFI AM7808：GSM/GPRS蜂窝手机用CMOS高功率传输模块，模块尺寸5.25×5.3mm。

WACOM W9010：电磁书写解决方案，Note 3依然沿用了WACOM出品的电磁书写方案，并且升级到了W9010（Note II为9001）。


PM8841：高通电源管理芯片。


高通WTR1605：射频芯片（支持WCDMA HSPA/CDMA2000 EVDO Rev.B/TD-SCDMA/TD-LTE/FDD-LTE/EDGE/GPS），支持全频段，不过在电信版机型上进行了限制。


MAX77804：MAXIM电源管理芯片。


高通WCD9320：音频解码芯片。


SPERADTRUM SC6500ES：展讯GSM网络基带芯片。

三星K3QF7F70DM-QGCE：SDRAM内存，3GB。

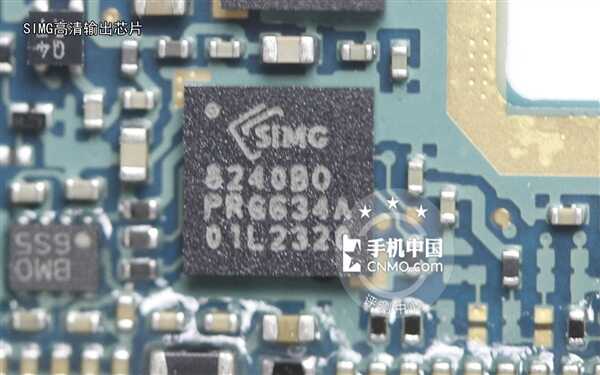

SIMG高清输出芯片：Note3支持高清标准，SIMG芯片用于管理高清输出功能，由Silicon Image（美国晶像公司）出品。


该电信版机型采用的是2.3GHz骁龙800四核处理器，而骁龙800芯片本身也同三星eMMC封装到了一起，无法看到。


Synaptics S5050A:屏幕触控管理芯片。


AVAGO:双工机/同轴线收发转换器。


MP65M：Invensense MPU-6500六轴陀螺仪。


20794MA：NFC控制单元。

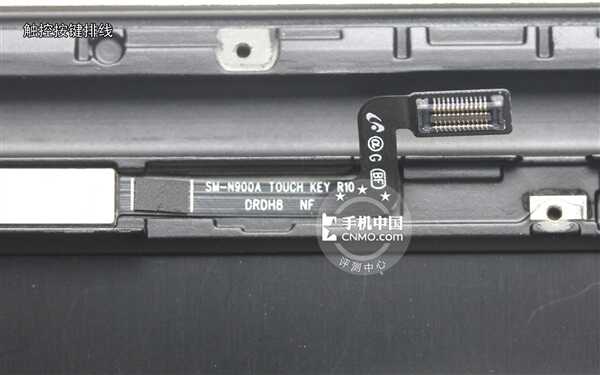

触控按键排线。

主板上还有很多芯片尚不能辨别清楚，不过如果从整体的品质上来说，三星Galaxy Note 3的内部做工、设计依然是高水准的，从主板的布局、焊点上就能看出。并且整个的设计也很方便拆卸，所以在维修方面也比较容易，到了上市后期时市面上几乎能买到所有的零部件，不过模块化的设计也带来了更高的维修成本。此外，该版本Note 3基于高通骁龙800平台，大多数采用了高通芯片和三星自家的存储芯片，其它芯片方面也都选择了国际级厂商的最新产品，所以本身的品质得到了保障。
