我爱方案秀:高级汽车环视ADAS系统方案

发布时间:2013-09-2 阅读量:2065 来源: 发布人:

【导读】本期”我爱方案秀“为您推荐的这款高级汽车环视辅助驾驶系统方案来自深圳市世强先进科技有,该方案可以适用于汽车安全系统,如车道偏离警告系统、车道保持辅助系统(LKAS)等典型的ADAS应用,是世强联合第三方设计公司开发,堪称分销界首创!

我爱方案秀:高级汽车环视ADAS系统方案

 “ADAS技术近几年成为智能交通的热点,自然也引发中国汽车厂商的密切关注和跟进。”世强高级市场经理Tony Hu说,“特别是对于车道校正,包括LDW和车道保持辅助系统(LKAS),随着许多国家要求把LDW作为卡车、公共汽车等汽车ADAS的一项功能,欧洲 车规将于2013年规定巴士必须装设车道偏移系统,美国是2014年规定纳入,中国相关法规预计也会在2016年出台。因此,市场对车道校正的需求正在上 升,这种功能已成为高档轿车和SUV以及部分中档汽车的标准配置。”

相关阅读:
我爱方案秀:激发设计灵感,打造中国原创!
我爱方案秀:利尔达ZigBee智能灯控方案
我爱方案秀:低功耗蓝牙4.0 LED灯控方案
我爱方案秀:基于ZigBee Light Link协议的LED灯控方案
我爱方案秀:低成本、更节能的LED高效驱动电源方案
我爱方案秀:引领通用化标准的智能LED照明系统



高级汽车环视ADAS系统方案简介:


该方案基于瑞萨最新图像处理器SH7766设计,SH7766集成了支持视点转换引擎和动态范围控制等全新视图功能的硬件引擎,相比DSP和软件算法方式就更有优势了,使得这套环视ADAS系统方案具有强大的图像处理能力,能实现超清晰图像和高品质色彩还原;完美的画面明暗表现,来自高动态范围的自动调整;且只有极低的CPU占有率和功耗。此方案可以适用于汽车安全系统,如车道偏离警告系统(LDW)、车道保持辅助系统(LKAS)等典型的ADAS应用。

我爱方案秀:高级汽车环视ADAS系统方案
高级汽车环视ADAS系统方案框图



我爱方案秀:高级汽车环视ADAS系统方案

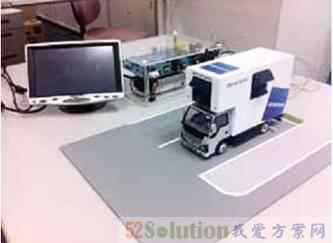

高级汽车环视ADAS系统方案Demo

高级汽车环视ADAS系统方案特色优势

一、该环视ADAS系统方案可提供两种标定模式-全自动标定模式和精准标定模式

1. 全自动标定模式是强大、可靠的,并不需要相机安装角度的苛刻要求;适应大规模生产
2. 在光照条件很差,或恶劣环境条件下,可以采用半自动精准校定工具,提供最好的标定结果。另外,该系统方案支持超级虚拟相机模式,可以生成在任意视角下的虚拟视图,且可任意使用虚拟相机参数,焦点,生成视图,鱼眼和针眼相机都适合。

二、支持基于环视原理的车道偏离驾驶预警模式:基于环视的车道偏离技术打开了新的领域,扩展了环视驾驶辅助系统的应用;

三、 俯视图的可见区域大小一键更改 ;
四、 俯视图完美拼接和分割效果;
五、 多种模块的备选(包括:3D效果的环视界面;DVR ;基于3G的视频查看和信息管理;语音倒车指南等)。

“客户对此方案评价很高,相比竞争产品方案,瑞萨走的是‘高而不贵’路线,其产品的突出优势在于图像处理能力是通过硬核引擎实现,处理速度较DSP方式(软件算法)会更快,性能也会有明显提升。”Tony指出。

高级汽车环视ADAS系统方案目标应用

1、安全系统
2、车道偏离警告系统(LDW)
3、车道保持辅助系统(LKAS)


高级汽车环视ADAS系统方案的关键元器件选型推荐

功能模块 品牌 产品类别 推荐型号 功能及特点
处理单元 Renesas MCU SH7766
SH7650
高性能图像识别引擎集成DRC,支持亮度纠正和补偿,内置扭曲校正硬件MR。
总线 Avago 隔离光耦 ACPL-064L
HCPL-060x
多通道、高速(10M)、低功耗
Silabs Isolator Si84xx/Si86xx 多通道、低功耗、高速率(150MBPS最大速率),最大5KVrms额定隔离。
Renesas FlexRay收发器 uPD72751 低电压检测,过热检测,过流保护BG I/F
CAN LINE ESD保护 NNCD-ST Series 双向CAN总线ESD保护
电源管理 Renesas 电源管理IC uPD168890 WDT,安全、可靠
Micrel Analog

MIC29xxx/
MIC49xxx

宽范围电压输入(2.25-26v  DC)、最佳的
Littelfuse ESD SP30XX 提供过压,过流保护,规格齐全、性能可靠
数据采集 Avago 隔离光耦

ACPL-064L/
HCPL-060x

多通道、高速(10M)、低功耗
Silabs Isolator Si84xx/Si86xx 多通道、低功耗、高速率(150MBPS最大速率),最大5KVrms额定隔离。
Littelfuse ESD SP10XX 单、双向,高性能,低成本。
