【导读】日前，大联大集团旗下品佳集团推出一系列智能电网解决方案，包括Microchip 公司的单相及三相多功能智能电表方案、恩智浦在智能电表的组合产品、恩智浦 EM773 电能计量解决方案、新唐M0-NANO系列产品以及Microchip EEPROM智能电表。
智能电网是新能源技术的核心，有了智能电网，太阳能、风能等新能源发电才可以及时接入电网，其介入过程才能自行控制，由此也将大大提高新能源技术的稳定性和利用率。目前智能电网从大的方面分大电网和末端电网两部分。中国是较早呼吁并建设智能电网的国家。多年来，由国家电网公司主打的大电网，一直在做智能化工作。其智能化程度居于世界领先位置，但在末端电网还有待提高。
智能电表是智能电网的智能终端，智能电表代表着未来节能型智能电网最终用户智能化终端的发展方向。它已经不是传统意义上的电能表，智能电表除了具备传统电能表基本用电量的计量功能以外，为了适应智能电网和新能源的使用它还具有双向多种费率计量功能、用户端控制功能、多种数据传输模式的双向数据通信功能，防窃电等智能化功能。中国要推广智能电网，仅仅在智能电表一项，就要更换5亿块电表，按照每块电表1000元计算，这个市场就达到5000亿元。
一、Microchip 公司的单相及三相多功能智能电表方案
大联大旗下品佳集团代理的Microchip 公司的电表方案包括 Microchip公司的单相多功能智能电表方案以及 Microchip公司的三相多功能智能电表方案。
图1 Microchip单相智能电表方案框图
图2 Microchip三相智能电表方案框图
详细阅读请点击： Microchip单相及三相多功能智能电表方案
二、恩智浦在智能电表的组合产品介绍
大联大旗下品佳集团代理的恩智浦半导体拥有丰富的产品线，在MCU、数字外设、模拟外设、无线组网、RFID等部分都有适合智能电表产品的芯片推荐，下面是智能表的功能框图，对应的芯片列表如下。
图3 智能表功能框图

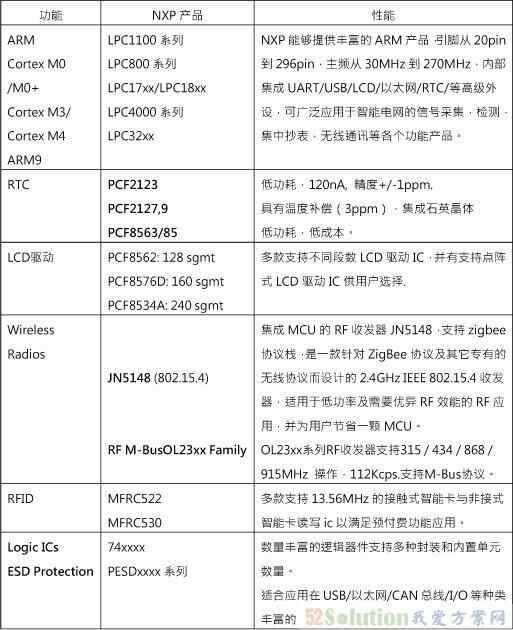

图4 芯片列表
下一页：恩智浦 EM773 电能计量解决方案
三、恩智浦 EM773 电能计量解决方案
大联大旗下品佳集团代理的恩智浦半导体推出的EM773电能计量芯片是全球首款非计费式电能计量用32位ARM 单芯片解决方案。EM773是一款基于ARM Cortex-M0内核的低成本32位电能计量IC，适用于8/16位智能仪表应用。EM773的编程和片内计量功能与低功耗的简单指令集相结合，其存储器寻址方式与现有的8/16位结构相比能显著降低代码长度。EM773芯片作为计量引擎，具有自动单相电能计量功能，其API指令极大地简化非计费式计量应用的设计工作。
EM773的CPU工作频率可达48MHz。EM773的外设配件包括：容量高达32KB的Flash存储器、8KB的数据存储器、一个Fast-mode Plus I2C总线接口、一个RS-485/EIA-485 UART、一个带SSP特性的SPI接口、三个通用定时器、一个计量引擎以及25个通用I/O管脚。EM773具有极佳的易用性，片内内置计量引擎的软件驱动程序，开发者可以专注于应用层软件开发，无需关注计量功能相关细节，软件程序中通过调用固件中API函数即可实现所需计量功能。
相关阅读请点击：基于NXP EM773的非计费式电能计量解决方案
四、 新唐M0-NANO系列选型表格
大联大旗下品佳集团代理的芯唐推出一系列高性价比ARM Cortex-M0系列MCU，具有价格低、功耗低、片上资源丰富等特点，适合在电表产品应用。下面是选型表供参考。
图5 新唐M0-NANO系列选型表格
五、Microchip EEPROM的智能电表选型
智能电表涉及数据存储的问题，需要使用安全可靠的存储器。Microchip为智能电表应用提供了丰富的EEPROM存储器解决方案。其中的EEPROM主要用于智能电表的配置和校准，密度涵盖从128bit到1 Mb，编程/擦除周期高达100万次，可在扩展的温度范围内工作。这些产品采用I2C、SPI或MicroWire,UNI/O™等不同接口类型。Microchip EEPROM产品数据保持期高达100年。串行EEPROM的最大工作温度范围（特定型号）为-40℃至+150℃，供电电压是宽范围的1.8V~5.5V，无疑是降低智能电表能耗的最佳选择。
Microchip 还推出一系列的EEPROM编程、测试、分析的工具Serial EEPROM PIM PICtail Pack 以及EEPROM使用寿命仿真评估软件Total Endurance™ Software 让用户可以方便的进行开发产品和评估其产品的数据存储的可靠性。
更多的产品及方案信息，请联系品佳集团。
