【导读】国内知名的平板电脑厂商酷比魔方与国内芯片厂商瑞芯微联手推出的采用RK3188四核主控产品四核豌豆2受到了不少消费者的关注。按照惯例，新品上市必然会对其做详细拆解，让消费者对内部构造、做工和用料等一目了然。这款产品内部构造究竟如何，跟随小编一起开看看吧。
四核豌豆2采用RK3188四核CPU，拥有1.8GHz峰值主频，图形处理器方面采用四核Mali400 MP4，频率为533MHz。屏幕为10.1英寸1920×1200高分辨率视网膜显示，拥有10点的同时触摸。采用2GB的双通道内存、拥有32GB的存储空间同时支持TF卡扩展。摄像头方面，酷比魔方四核豌豆2采用前置200万像素、后置500万像素并拥有自动对焦功能以及LED补光灯。除此之外，酷比魔方四核豌豆2还拥有三轴陀螺仪、智能光线感应、HDMI高清视频接口、防滚架、WiFi与蓝牙模块。
酷比魔方U30GT四核豌豆2包装盒
本次我们也对此款国产热门机型进行了拆机工作，让我们一同进入四核豌豆2平板的内部，看看机身内的做工究竟如何。

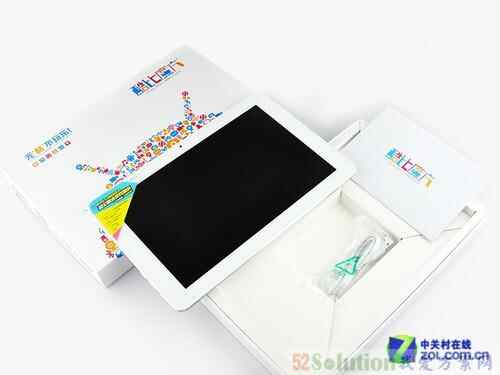

包装盒内拥有简单的数据线以及说明书 OTG转接线缆等配件
包装继承了酷比魔方的一贯风格，简约又不失色彩感。各种功能图标拼凑成的安卓机其人形状充满了时尚年轻的色彩元素。
白色的机身 我们开始准备进行拆解工作
机器沿用了双核豌豆的风格，象牙白的整体机身，搭配金属流线边框也比较讲究，不得不说酷比魔方在产品细节方面做的还是比较到位，外置金属流线边框内置防滚架，为机身提供了双重保护，加强了机身强度。
四核豌豆2机身背部 新的背膜尚未撕掉我们就要对其“大卸八块”了
机身上的产品系列依旧是U30GT，不过固件型号会改为U30GT2，方便用户在体验最新固件的时候更清晰透彻的了解机器背面右下角全新设计的四核豌豆2标志延续了酷比魔方独有的风格。按键和接口集中于机身左侧，拥有充电器接口、开关键、音量键、TF卡槽、HDMI接口。
配备了一块10.1英寸分辨率为1920×1200的全视角超高清屏幕，显示效果不俗，在国产平板中也属于领先的视屏。对比国内外厂商采用的10.1英寸1280×800分辨率高清屏，酷比魔方四核豌豆2在视觉效果上确实更加出色，画面毫无颗粒感。
首先我们将接口侧的两颗防腐高质六角螺丝扭出，然后先拆开金属流线边框的按键、接口固定边框，再将其余三面的整体边框去下，能够发现边框内侧有和机身固定的隐藏接口，拥有更好的安全性，保证整体流线型的设计时尚美观。
沿着机身按键旁的螺丝进行拆解工作
小心的拧下机身螺丝
首先卸下金属挡板
拆解机身边缘处其余的螺丝
将银白色的机身边框首先拆解下来
卸下金属流线边框后可以清晰的看到内部机身还拥有四颗固定螺丝，设计很细心到位，丝毫没有影响外观的同时，保持了背壳和正面外壳良好的衔接效果，提升整体质感。
将机身背板拆解下来后看到了机身内部的构造
机身内部相对整洁，主板和电池都固定在金属防滚架上，防滚架来源于赛车，防止赛车过程中翻滚造成变形伤害驾驶员。酷比魔方防滚架采用镁铝合金材料，金属设计不仅可以罩住关键元器件，还因为增加设计尺寸，防跌落效果和散热性能更佳。凭借围绕在内部部件四周的镁铝合金框架，防滚架可在意外事件中保护平板关键的系统组件不受伤害。
防滚架上贴了一层石墨材质的散热片，这层黑色石墨材质的散热片能很好的起到散热效果，避免对平板电脑的正常运作造成影响。酷比魔方四核豌豆2采用28纳米四核A9架构1.8G峰值主频RK3188主控芯片的强悍硬件配置，为了更好的发挥强大的硬件优秀效果酷比魔方在很多细节上确实下了不少功夫。
机身大部分区域被电池覆盖
机身内部细节展示
机身拥有的防滚架设计
AAC外置扬声器
我们可以清晰的看到扬声器放置在防滚架与机身的固定凹槽处，四核豌豆2采用的是AAC提供的超大音量外放扬声器，这款扬声器被不少知名手机与平板厂商共同使用。
U型设计的WiFi模块
内置高性能WiFi模块，采用U型设计的WiFi金属天线，比普通直条WiFi天线信号接收能力更强，机身背壳采用塑料材质，对比金属背壳信号接收效果更好。
进一步拆解则需要我们取下防滚架。
机身电池信息 单块拥有3600mAh
卸下金属防滚架
看到了瑞芯微主控芯片
在电池部分，酷比魔方四核豌豆2采用两块聚合物锂电池，每一块电压为3.7V 3600mAh，两块容量总共为7200毫安，聚合物电池是一种新型电池，与液锂电池(Li-ion)相比具有能量密度高、更小型化、超薄化、轻量化，以及高安全性和低成本等多种明显优势。
酷比魔方四核豌豆2采用了首款28nm HKMG国产四核A9 RK3188主控，其采用Global Foundries的28 SLP工艺，主频1608MHz（峰值主控达1.8GHz），电压1.35V相对较高。日常使用的最高主频为1416MHz，电压1.3V。最低主频312MHz，电压0.9V。CPU的二级缓存依旧是512KB，相对3066没有增加。GPU也是Mali-400 MP4。内存位宽也依旧是32bit，边上可以看到四核hynix的DDR3颗粒，单颗位宽8 bit,四颗总计32 bit。总体来说，相比RK3066增加了2个A9核心，但同时阉割掉了HDMI tx，所以我们在旁边可以看到来自ITE的IT66121FN HDMI传输芯片。
瑞芯微RK3188主控芯片
其余核心芯片位于主控芯片周围 排列整齐
当然还有Thine的LVDS芯片用于驱动液晶显示屏。不像RK3066上市之初采用pitch较小的wolfsonPMU，这次3188采用的active-semi的ACT8846作为电源管理芯片。
WiFi与蓝牙模组
RK903的WiFi+蓝牙模组。此外还集成了电量计和三轴陀螺仪。四核豌豆2引用的三轴陀螺仪能同时测定6个方向的位置，移动轨迹，加速。 单轴的只能测量一个方向的量，也就是一个系统需要三个陀螺仪，而3轴的一个就能替代三个单轴的。3轴的体积小、重量轻、结构简单、可靠性好，是激光陀螺的发展趋势。三轴陀螺仪对于大型游戏的完美支持能够让用户感觉到用平板就能拥有比台式电脑更震撼的大作效果。
触控芯片采用Focaltech FT5406
经过测试四核豌豆2的屏幕采用十点全触控。我们拆机发现触控芯片采用了Focaltech的FT5406，不仅是在浏览网页还是玩游戏等功能都能够有良好的多点全触控效果。
主板上贴有一层防短路透明贴膜
主板背面贴了一层防短路的透明贴膜，不仅不会影响性能的同时大大降低了用户在使用过程中的不稳定性，防止短路、隔热等效果。
编辑点评：
通过这次拆解图赏我们能很好的了解到酷比魔方在这款四核豌豆2平板电脑机身的内部做工。可以说，酷比魔方U30GT四核豌豆2确实在内在方面也尽可能做到最好，不仅细节做工非常不错，同时芯片方面也选择了主流品牌，为消费者提供了更好的质量保障。
