谷歌眼镜拆解:570毫安电池,不到1美分硬币的显示屏

发布时间:2013-06-18 阅读量:2395 来源: 我爱方案网 作者:

【导读】Google Glass眼镜整体用环氧树脂封装,设备本身要求有很强的连接性,到底是怎么封装的?电池在哪部分?黑客能黑进眼镜吗?传感器在哪里?在未来的软件升级中还会有别的硬件功能激活吗?下面就这些问题来看看Catwig从拆解中告之我们的答案!

Catwig最近拆解了Google Glass,它发现一些有趣的地方。比如,如果将主体与普通眼镜配合,发现一些传感器功能体验不太好,但是将Google眼镜主体与我们常戴的眼镜整合没有什么大的障碍。眼镜的电池模组容量达570毫安,显示屏的表面不到一美分硬币大,但分辨率达640X360,平均每英寸像素数相当于iPhone 5 Retina显示屏的八分之一。

谷歌眼镜拆解

在拆解Google Glass之前,我们有一些疑问:眼镜整体用环氧树脂封装,设备本身要求有很强的连接性,到底是怎么封装的?电池在哪部分?黑客能黑进眼镜吗?传感器在哪里?在未来的软件升级中还会有别的硬件功能激活吗?但第一个问题是:怎么打开它?





为了寻找答案,开拆了:

第一步:拆掉外壳

首先从Torx T5螺丝开始,拆掉之后可以将塑料框架从钛框架分离散。拆了螺丝之后还可以查看眼镜的序列号,它藏在钛框架后,上面有黑色条块,数字印在上面。


谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解





谷歌眼镜拆解

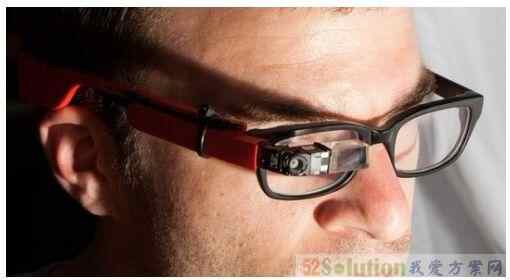

到目前为止,谷歌眼镜不兼容常用眼镜,但谷歌计划让它支持。我们将眼镜的树脂部分与普通眼镜“简单”连接,虽然功能有效,但是体验相当糟糕,主要是因为头部近距离传感器靠近镜片时不稳定。


谷歌眼镜拆解
谷歌眼镜拆解



第二步:打开外壳

接下来打开显示屏附近的塑料外壳,它靠近主棱镜。


谷歌眼镜拆解
谷歌眼镜拆解


拆解之后可以看到近距离传感器,看起来像是环境光传感器。


谷歌眼镜拆解

谷歌眼镜拆解






到了这一步,再没有可以拆解的塑料部件了。最终又找到一个内部螺丝,如果不破坏眼镜根本拆不了。我们不得不用些“暴力”,削掉一部分螺丝,揭开外壳,然后才将螺丝拆除。


谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解



第三步:侧边触摸

拆开外壳之后会看到一些部件,包括独立的触摸模组,它位于右侧。触摸模组完全定制,由Synaptics制造,通过一块Synaptics T1320A触摸控制器控制。


谷歌眼镜拆解
谷歌眼镜拆解



第四步:主CPU板

现在可以看到主电路板了,内侧是RF模组、一些小连接器、一些支持性IC,还有一块铜片写着“a GOOGLE [X] production”。

谷歌眼镜拆解
谷歌眼镜拆解



主CPU板连在导热垫片上,上面有许多粘剂,清干粉色的粘着物之后就可以看到核心芯片了,包括:德仪OMAP4430芯片,16GB SanDisk存储芯片,尔必达DRAM芯片。

谷歌眼镜拆解
谷歌眼镜拆解



第五步:耳后模组

为了让眼镜在重量上更平衡,电池放在了穿戴者的耳朵后部,拆解时用了点暴力。

谷歌眼镜拆解
谷歌眼镜拆解

单芯锂电池安置在电路板未端,容量2.1瓦特小时(Watt Hours),相当于570毫安。电池无法更换。



第五步:扬声器

从电池稍微向前就是扬声器了。


谷歌眼镜拆解



第六步:显示屏组装

又是一块电路板,这块要复杂些,它将主板连接到显示屏、摄像头、其它一些传感器,它要么环绕框架,要么穿透框架连接一些组件。

谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解

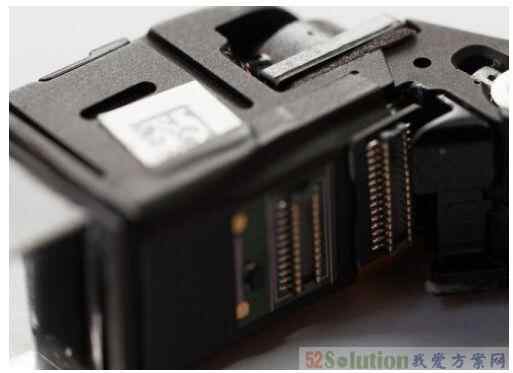

第七步:显示屏

显示屏很小,它连接到内部框架上,显示屏边框有胶。拆解之后将显示屏连同小电路板放在一美分硬币上,长度与直径相当。显示屏分辨率640X360,相当于iPhone 5显示屏每英寸像素数的八分之一。

谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解






八部:光学器件

眼镜使用的是折叠光方式组织光通道,它由少量小光学元素组成。最终的效果就是显示屏的图像看起来像是漂浮在面部前几英尺的地方,位于视线的右上角。

谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解
谷歌眼镜拆解



第九步:摄像头

摄像头看起来大小和规格跟智能手机相当,从设计来看,摄像头和显示屏应该是与CPU独立通讯的,二者没有直接联系。

谷歌眼镜拆解



下面是一些拍摄的样张

谷歌眼镜拍摄的样张
谷歌眼镜拍摄的样张
