联想A3000平板拆解图文,探内部“秘密”

发布时间:2013-06-10 阅读量:1477 来源: 我爱方案网 作者:

【导读】作为便携式通话平板,联想A3000延续了系列特有的双卡双待优势,配置也升级至四核,发售量也很不错,这里发布了它的详细拆解图文,让大家能够从细节做工到用料设计,全面的了解这款热门新机背后的部分。

联想A3000是近期炙手可热的一款新品,作为便携式通话平板,它延续了系列特有的双卡双待优势,配置也升级至四核,近期在各大卖场发售人气不俗。近期在平板电脑论坛上看到了详细拆解图文,从细节做工到用料设计,全面的了解这款热门新机背后的部分。

拆卸机器首先确保机器在关机状态下,之后打开机器背盖取出SIM卡和TF卡,后盖的首次拆卸建议还是用撬棒,避免将卡扣损坏,之后经常换SIM卡拆装TF卡后,后盖会很容易开启。

拆解前关机取出SIM卡和TF卡

图1 拆解前关机取出SIM卡和TF卡

使用撬棒更容易拆解

图2 使用撬棒更容易拆解

先左侧后右侧拆解

图3 先左侧后右侧拆解




拧开背部所有螺丝

图4 拧开背部所有螺丝

拆解只需一个“+”字螺丝刀

图5 拆解只需一个“+”字螺丝刀

著名的“保修贴螺丝位”

图6 著名的“保修贴螺丝位”




背壳拆解初步完成

图7 背壳拆解初步完成

开始拆解A3000主框架

图8 开始拆解A3000主框架

用一个“+”字螺丝刀和撬棒就可以拆解联想A3000,本页主要进行的是背壳的拆解,接下来我们开始进行主框架的拆解,好戏还在后面。



查看内部空间以及走线设计

后面的主框架和机器是卡扣关联,划开的时候要水平均衡用力,防止卡扣断裂。可以看到A3000局部特写,后壳与机器主体的卡扣有多个,沿机器边缘分布。

均衡用力防止卡扣断裂

图9 均衡用力防止卡扣断裂

打开后的A3000局部特写

图10 打开后的A3000局部特写

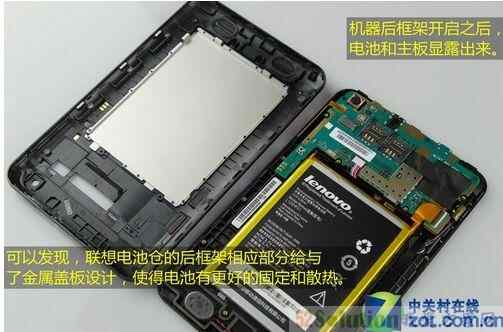

可以看到,联想电池仓的后框架相应部分给予了金属盖板设计,使得电池有更好的固定和散热能力。这款机器采用了双扬声器设计,走线有专门的卡槽,做工美观严谨。



 联想A3000电池和主板

图11 联想A3000电池和主板

双扬声器设计 做工严谨

图12 双扬声器设计 做工严谨

 走线卡位精准

图13 走线卡位精准




电池信息完整 尺寸契合严密

图14 电池信息完整 尺寸契合严密

500W像素摄像头 主板焊点饱满

图15 500W像素摄像头 主板焊点饱满

 两个卡槽处局部特写

图16 两个卡槽处局部特写

拆开背板我们看到了联想A3000的电池以及主板部分,内部做工走线严谨,主板焊点饱满。

电池信息完整,尺寸与机器框架契合严密,各种参数一应俱全。





侧面接口排列以及MTK核心

联想A3000其配备了一个Micro-USB数据接口,位于机身顶部右侧位置,并未配备防尘盖设计,不过在拆解后我们看到联想A3000的接口排列非常整齐,同时细节的做工也十分扎实。而常用的3.5mm耳机接口也放置在靠近数据接口的位置上。

联想A3000 Micro-USB数据接口特写

图17 联想A3000 Micro-USB数据接口特写

3.5mm耳机接口位于数据接口右侧位置

图18 3.5mm耳机接口位于数据接口右侧位置

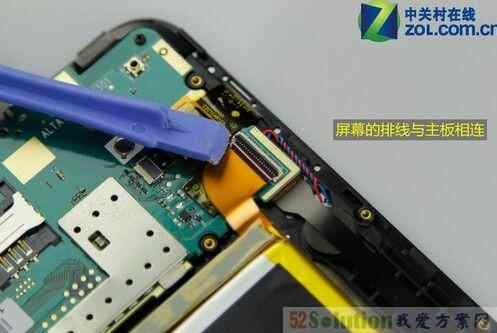

屏幕排线与主板相连的部分

图19 屏幕排线与主板相连的部分

A3000电池与主板相连接口

图20 A3000电池与主板相连接口

联想A3000为其配备了3500mAh的电池,我们在拆卸电池的过程中需要用硬卡将电池与机身之间的粘连胶划开以分割开来。将电池完整拆开后,我们看到屏幕是通过一根压在电池下的排线与主板相连而构成。



拆卸电池要比较仔细和耐心

图21 拆卸电池要比较仔细和耐心

完整拆开电池后看到压在下方的排线

图22 完整拆开电池后看到压在下方的排线

音量按键内部的电路板小模块

图23 音量按键内部的电路板小模块




开始拆卸主板 首先拧掉主板与机身相连的螺丝

图24 开始拆卸主板 首先拧掉主板与机身相连的螺丝

 A3000的主板被完整的拆卸下来

图25 A3000的主板被完整的拆卸下来

我们接下来分离主板与机身,将固定的螺丝分别拆卸下来,拆卸过后我们看到联想A3000的主板相当紧凑,正反两面都密布元器件,而不同的部分也通过排线连接在一起,主板的背面部分是核心元件,包括最重要的CUP组件,这颗MTK8389处理器采用Cortex-A7架构,拥有1.2GHz的主频并配备四个处理核心。



内存颗粒振动马达 全部件实拍

拆卸下来之后我们来分别的观察一下联想A3000主板的各个部分,首先我们看到重要的CPU部分被金属背板包裹起来,一部分起到了保护的作用另一部分金属背板还能够辅助增加散热的效果。

主板背部重要的CPU组件被金属背板保护包裹起来

图26 主板背部重要的CPU组件被金属背板保护包裹起来

主板背部特写

图27 主板背部特写




我们将保护的金属罩拆开一睹联想A3000核心处理器的真容

图28 我们将保护的金属罩拆开一睹联想A3000核心处理器的真容

掀开金属罩

图29 掀开金属罩

手机信号功率放大芯片

图30 手机信号功率放大芯片

在一步一步拆卸掉保护主板核心组件的金属罩后,我们看到了联想A3000的主板布局,包括MT630音频解码芯片、电源管理芯片以及MTK8389四核处理芯片以及海力士内存芯片。联想A3000拥有1GB的系统内存,在存储容量方面可选择4GB、8GB以及16GB可供消费者选择。



背部主板整体布局

图31 背部主板整体布局

 A3000振动马达

图32 A3000振动马达

整体拆解后的全家福

图33 整体拆解后的全家福

在对联想A3000拆解过后我们看到了核心处理器的真容,而拥有四核处理器的MTK8389处理器也能够为机身提供足够的性能保证。此外由于联想A3000通话平板的特性,所以我们也在拆卸后看到了熟悉的手机信号功率放大芯片。
