罗技G400S拆解 揭秘FPS游戏鼠标新标准

作为一代鼠皇IE3.0的最强有力的竞争对手，罗技MX500游戏鼠标通过不断的升级换代，走过了整整12年历程。从初代极光云貂MX500、极光炫貂MX510，到取消了中文名称的MX518、G400，罗技MX500鼠标共进行过三次升级，并拥有MX700、MX900、G5、G5 2007、G7、G500等多个相同造型的进化版本。

在鼠标硬件性能发展趋于饱和的今天，注定了从罗技G400到G400S游戏鼠标之间，不会产生MX510到MX518之间那样巨大的性能飞跃。与前代G400游戏鼠标相比，G400S鼠标都有那些提升，其造型与结构是否依旧延续了MX500的精髓，中关村在线键鼠频道对其进行了详尽拆解，一切迷底尽在本文。
罗技G400S游戏鼠标采用与MX500相同的底盘三颗螺钉固定的方式，但由于G400S游戏鼠标使用了大脚垫设计，螺丝孔均被隐藏在脚垫下方，玩家如需自行更换微动后，仅需更换鼠标脚垫，即可让鼠标外观保持原貌，从根本上避免G400S游戏鼠标，在拆解后出现MX500鼠标菊花被暴的惨状。

使用十字改锥卸开鼠标底部的三个螺丝，即可将G400S游戏鼠标底盘与上盖分离开来。由于罗技G400S游戏鼠标底盘与上盖之间使用线缆相连接，加上罗技独特的光栅式滚轮构造，玩家如自行动手对鼠标进行拆解时，需要小心谨慎，避免弄断线缆或造成滚轮结构松散。 将G400S游戏鼠标上盖主板连接的线缆拨下，即可将鼠标上盖与底盘部分完全分离。罗技G400S游戏鼠标上盖侧键连接线，之所以没有采用常见的软排线设计，转而使用传统的线缆连接，主要是出于可靠性方面考虑，与软排线相比，普通线缆在耐弯折性和可更换性方面表现更为出色。
尽管罗技G400S游戏鼠标左右按键采用一式设计，但其上盖内部结构设计极其复杂，整个上盖采用大量螺丝固定，保证各部分之间拥有良好的连接性。鼠标侧键电气组件部分使用三颗螺丝固定在上盖内部，侧键按键板垂直角度，直接触发鼠标微动触点，可以保证鼠标侧键拥有干脆爽朗的触发手感。

罗技G400S游戏鼠标侧键模组由支架和电路板两部分组成，电路板使用卡扣连接固定在支架上。由于鼠标侧键微动为竖直设计，所以侧键模组部分被分为两块电路板，电路板之间使用软排线连接。罗技G400S游戏鼠标侧键微动，使用台湾汉元电机所生产的华杰白点微动开关，鼠标的DPI减少键和默认DPI键受到内部装配体积限制，使用圆型金属贴片开关制作。

取下罗技G400S游戏鼠标侧键模组部分后，还需要再卸下6颗螺丝，才能将罗技G400S游戏鼠标上盖全部分解。鼠标上盖内部的六颗螺丝，紧密的将上盖部分所有零件连接在一起。

罗技G400S游戏鼠标上盖的六颗螺丝中，其中4颗用于固定中壳与顶部按键板，2颗用于固定鼠标滚轮处的“鼻梁”，按键板在被螺丝固定后，“鼻梁”还会对按键板部分起到压紧限位的作用，整体结构设计思路与微软的“汉堡包”相类似。

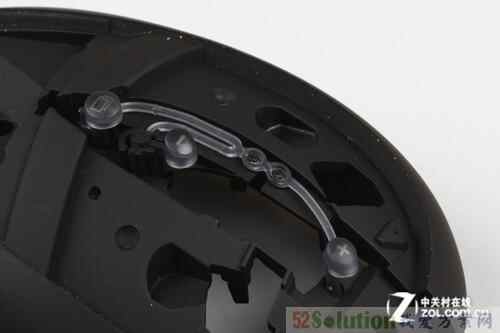

罗技G400S游戏鼠标侧键按键板采用合页式结构固定在鼠标中壳上，尽管仅有一个卡扣固定，但精巧的结构设计依旧让人很难将其取下，加上其侧置的侧键微动，长时间使用后也不会出现松垮变形的问题。罗技G400S游戏鼠标顶部的DPI调节键采用透明塑料材质制作，表面喷漆处理，按键采用热熔方式固定在鼠标中壳上，这也是G400S鼠标上唯一一个不可拆卸的零件。

与罗技G400相比，G400S游戏鼠标表面最为明显的差别就是按键板上表面使用了罗技最新研发的高级表面材质。不过除去表面材质的应用，罗技G400S游戏鼠标在内部按键结构设计上也与G400有所区别。


 在罗技G400S游戏鼠标的按键板上，我们看到了曾在G600游戏鼠标按键支柱上出现的TEFLON材质耐磨层，由于TEFLON材质具有良好的耐磨性，可以避免鼠标按键支柱在长时间使用后，与微动触点按键部分磨损出现凹槽，导致左右按键手感变差甚至无法正常使用的现象发生。退一万步来说，即便是耐磨层表面发生磨损，玩家也可以使用鼠标脚垫进行裁剪，更换掉已被磨损的耐磨层，让鼠标拥有焕然一新的使用手感。

对罗技G400S游戏鼠标上盖部分进行详细了解后，再让我们将目光转向位于鼠标底盘上的主板部分。罗技G400S游戏鼠标主板采用两块式设计，鼠标前端绿色的PCB板上固定着鼠标左右按键及滚轮等主要元件，黄色的主PCB板上则安装有鼠标引擎，主控芯片等核心元件。

罗技G400S游戏鼠标前后两层主板放弃了MX518鼠标上所采用的插线连接，使用与G400相同的直焊式连接方式，两层电路板之间使用插针相连接，再在电路板上下两端分别使用焊锡焊牢，由于两层电路板之间仅有插接处上下交错，这种设计即可以保证电路板连接的稳定性，又不会对维修造成影响。


 罗技G400S游戏鼠标滚轮结构依旧使用罗技特有的光栅滚轮结构，这一点与MX500游戏鼠标保持一致，该滚轮结构具有耐久性高，具有手感可调节等优点，不过由于滚轮上有两个较小的钢丝弹簧，所以玩家在进行拆解或调节滚轮刻度感时，需要注意一下，以避免丢失。


罗技G400S游戏鼠标左右按键使用国产欧姆龙微动制作，具体型号为D2FC-F-7N(20M)，与之前上市的G600保持一致，其电气寿命可达2000万次，约是普通鼠标微动的4倍，即便是与前作G400相比，其电气寿命也提升了足足一倍。罗技G400S游戏鼠标中键使用与侧键相同的汉元华杰白点微动，手感与欧姆龙微动较为相似。

在对罗技G400S游戏鼠标微动及滚轮部分进行详尽的了解后，再让我们对罗技G400S游戏鼠标的核心元件进行了解。罗技G400S游戏鼠标引擎及主控零件等全部固定在鼠标尾部黄色主板上，由于鼠标主板采用双面布件单面走线的设计，所以鼠标主板下面仅有少数大元件，整体略显空旷。

罗技G400S游戏鼠标USB主控采用24pin插脚式封装，主控芯片表面无任何品牌LOGO，应该是一颗罗技专门定制生产的芯片，从封装方式和罗技合作关系来判断，该芯片应该出自台湾凌阳之手。
 为保证鼠标引擎与透镜之间具有标准的装配间隙，罗技G400S游戏鼠标引擎位置使用压板进行固定。拆下鼠标引擎上的压板，可以看到罗技G400S游戏鼠标使用的是与G400相同的S3095引擎，不过引擎上的蚀刻序号变成了三排，最下方多出“027”三个数字，不排除是AVAGO 3090光学引擎罗技加强定制版标记。
 在之前罗技G100S游戏鼠标的拆解上，我们看到G100S游戏鼠标已经开始使用AVAGO能用透镜模组。不过罗技G400S游戏鼠标上依然使用着G系列光学引擎游戏鼠标所标配的MX透镜模组，这也是MX500游戏鼠标血脉传承的标志。MX透镜的主要特点鼠标成像光源与引擎透镜之间，使用一个特殊的部件连接在一起，配合上使用压板固定的光学引擎，可以使引擎、透镜、光源三者之间装配误差减少到最小，为鼠标精确定位提供保障。

为保证鼠标具更好的移动手感，避免玩家的游戏操作受到鼠标线材牵绊感所带来的影响，罗技G400S游戏鼠标使用与G400相同橡胶线材制作鼠标连接线，鼠标连接线直径仅为2.5mm，为避免鼠标出线处线材在长时间使用后发生虚接现象，罗技G400S游戏鼠标在出线处进行了加强处理，可降低鼠标移动过程中对鼠标线所造成的影响。
拆解总结：

罗技G400S游戏鼠标在整体结构方面，萧规曹随的延袭了MX500鼠标的经典设计，以保证MX5系列游戏鼠标的经典玩家，可以无须适应即能熟练使用。在部分产品细节方面，G400S游戏鼠标根据玩家使用反馈进行针对性加强，以满足FPS游戏玩家苛刻的游戏操作需求。与G400相比，罗技G400S游戏鼠标绝不是简单的换壳升级，尽管整体外观没有太多改变，但细节部分的加强却使其相比G400游戏鼠标有着大幅度的提升。
