拆!苹果16GB iPod touch 是否机身内“毫无新意”?

发布时间:2013-06-5 阅读量:1441 来源: 我爱方案网 作者:

【导读】苹果发布的16GB容量版本的第五代iPod touch,,大家肯定有些期望,本文就iFixit对iPod touch 5 16GB的拆解,来展示给大家看看它是否有创新,还有哪些不尽人意?经拆解,不免有些失望,除了500万像素后置摄像头、腕带扣,似乎没什么新意!

苹果静悄悄地发售了16GB容量版本的第五代iPod touch,而专业拆解网站iFixit果然够神通广大,不到两天时间就放出了对其的完全拆解。

新版iPod touch 5 16GB完全拆

总的来说这款新touch有些令人失望,除了砍掉500万像素后置摄像头、腕带扣之外,似乎和此前的32/64GB版本没什么不同。
新老型号背面对比:颜色其实都有黑色、黑灰色,新的去掉了后置摄像头和腕带扣。

新版iPod touch 5 16GB完全拆



型号编号为A1509,比不同于32/64GB版本的A1421。

新版iPod touch 5 16GB完全拆

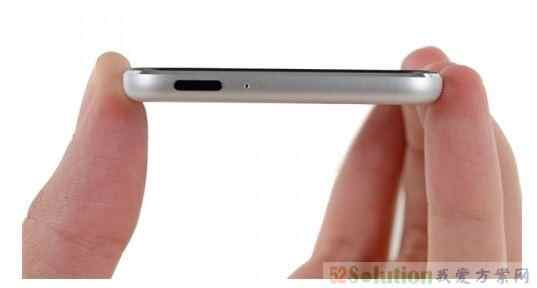

麦克风的位置发生了改变。

新版iPod touch 5 16GB完全拆



苹果产品的拆解总是有点不同寻常,这里得从前面板入手。iFixit再次动用了他们自己出品的苹果拆卸专用工具iOpener,还上了吸盘,徒手是扣不下来的。

新版iPod touch 5 16GB完全拆

再经过小心的加热(融化黏合剂)、拆卸,终于掀起了“盖头”。

新版iPod touch 5 16GB完全拆

拧螺丝是必可少的






新版iPod touch 5 16GB完全拆

很明显,右下角的腕带扣这次被取消了。为了节约那么点成本?还是因为苹果对这个设计不满意了?(的确也有人抱怨过)

新版iPod touch 5 16GB完全拆

电池还是3.8Whr 1030mAh,音乐续航最长40小时,视频播放最长8小时。






新版iPod touch 5 16GB完全拆

屏幕也还是老样子

新版iPod touch 5 16GB完全拆

iSight摄像头不见了,周围的相关排线也做了重新设计。不少人大概接受不了这种“阉割”吧。






新版iPod touch 5 16GB完全拆

主板边缘是不是看起来一样?当然,摄像头接口不见了。
12
除了闪存,整个主板的布局与芯片也和32/64GB版没什么两样,包括:

红色:苹果A5双核处理器与512MB DDR2内存

橙色:东芝THGBX2G7B2JLA01 16GB NAND闪存

黄色:苹果3381064电源管理单元

绿色:Murata 339S0171 Wi-Fi模块

蓝色:博通BCM5976触摸屏控制器

紫色:意法半导体低功耗三轴陀螺仪(AGD4/2305/O2LBV)






新版iPod touch 5 16GB完全拆

角落里的苹果338S1116、338S1077 Cirrus音频编码器。

新版iPod touch 5 16GB完全拆

麦克风只是换了个位置,本身并没变。






新版iPod touch 5 16GB完全拆

麦克风、音量按钮、电源间还是都在一条排线上。

新版iPod touch 5 16GB完全拆

麦克风编号S1055。

新版iPod touch 5 16GB完全拆

所有零部件集合。是不是太少了。

毫无疑问,iPod touch 5 16GB的拆解难度指数还是3(满分为10),仍旧属于维修非常困难的那种。很多零部件都是焊接在一起的,维修替换异常困难或者很花银子;外部没有螺丝,而是通过很多夹子和黏合剂固定在一起的,外壳极难弄开;主板排线从上部走过连接到底部,不断开很难拿下主板。
