【导读】对于如今的汽车音响系统而言，外挂接口的性能日益重要，因为人们越来越流行使用数码音频播放器和手机欣赏音乐。东芝可提供满足这种市场需求的集成电路以及能够提升收音机和CD播放器基本功能的集成电路。通过不断发展全面的系统方案，包括视频处理、音频处理和通信技术领域的丰富经验和专门技术，东芝已经能够提供一整套车载娱乐系统的解决方案。
OEM和高端配件市场汽车音响系统
OEM和高端配件市场汽车音响系统需要极高的音频性能和各种特征。
东芝可提供多功能、高保真的汽车音响系统解决方案，比如：能够在驾车时提高接收灵敏度的中频采样数位双调谐器；支持多声道输出的音频DSP；带防震内存的CD处理器(防止CD播放器出现跳音)；以及高效功率放大器。
此外，东芝的音响解决方案可以方便地连接到USB便携式音频播放器(例如iPod®)等扩展设备；含有支持免提通话和音乐回放的Bluetooth®手机；可以使用语音识别和语音合成来实现免提互动。这些功能有助于提高驾驶安全性和舒适性。
中端汽车音响系统
中端汽车音响系统需要极高的音频性能和各种特征。
东芝可提供多功能、高保真的汽车音响系统解决方案，比如：能够提高无线电接收的中频采样数字调谐器；支持多声道输出的音频DSP(可以实现高保真声音重放)；以及高输出的功率放大器。
此外，东芝的音响解决方案可以方便地连接到USB便携式音频播放器(例如iPod®)等外挂设备；含有支持免提通话和音乐回放的Bluetooth手机。
低端汽车音响系统
低端汽车音响系统应该实现性价比平衡。
东芝可提供实现低端汽车音响系统特征和性能所需的解决方案，比如：能够提高无线电接收的中频采样数字调谐器；支持MP3、WMA和AAC格式的多格式音频译码器；以及45瓦功率放大器。
此外，东芝的音响解决方案可以方便地连接到USB便携式音频播放器(iPod®)等外挂设备；含有支持免提通话和音乐回放的Bluetooth手机。
CD/MP3和带USB主机控制器的微控制器
东芝公司的CD/MP3处理器能播放标准CD和压缩音乐文件(比如MP3)，并且具有高音质。东芝公司还开发了支持USB MS卡音乐播放、方便连接到可移动音乐播放器(例如iPod)的CD/MP3处理器。
用于汽车音响的东芝CD/MP3处理器支持多存储介质、多格式音频译码和MP3译码。CD/MP3处理器能播放各种音频格式并能够连接各种音频介质。为满足汽车音响需求，CD/MP3处理器采用的是低漏电SRAM，以减少待机电流。另外，CD/MP3处理器内置DRAM来实现抗震功能，适用于汽车音响、家用音响和可移动音响等移动媒体。
路线图
为满足各种媒体播放器的需求，东芝公司正在研发高性能、特定功能的媒体处理器(例如简易型CD处理器)。
产品介绍
带音频译码器的CD/MP3处理器: TC94A92FG/TC94A93MFG
TC94A92FG和TC94A93MFG音频播放处理器支持CD和压缩音频格式。TC94A93MFG包含一个16Mb DRAM，以提供汽车音响所需要的防震性能。TC94A92FG和TC94A93MFG的引脚皆互相兼容，方便设计。因此，不论是否有防震功能，均可以使用相同的PC板制造CD/MP3播放器。另外，TC94A92FG和TC94A93MFG能接收USB SD卡和移动音乐播放器(例如iPod)的音频位流。用户可根据产品规格配置这些CD/MP3处理器。
TC94A92FG/TC94A93MFG框图
CD部分
带前置射频放大器和DAC的CD伺服; 1×/2× CLV
DSP部分
24位数字信号处理(DSP)内核
ISO9660认证光盘
1Mb SRAM (用于数据缓冲和文件管理)
多功能译码器(MP3, WMA, AAC)
音频输入和输出
双声道DAC输出
数字输出(I2S, S/PDIF)
电源
3.3 V/1.5 V
带音频DSP和译码器的CD/MP3处理器: TC94A99FG
TC94A99FG音频播放处理器支持CD和压缩音频格式，除了包括一个音频DSP作译码器外，还包括一个专门用作声音效果的DSP。另外，TC94A99FG有一个2声道ADC(用于增强外部音频输入流的音效)和一个4.1声道DAC(实现每个输出声道的音效)。TC94A99FG能够播放USB SD卡和移动音乐播放器(例如iPod)的音频位流。用户可根据产品规格对其进行配置，以支持多种媒体。
TC94A99FG框图
CD部分
带前置射频放大器和DAC的CD伺服; 1×/2×/4× CLV
DSP部分
24位数字信号处理(DSP)内核
ISO9660认证光盘
1Mb SRAM(用于数据缓冲和文件管理)
多功能译码器(MP3, WMA, AAC)
音频DSP
24位数字信号处理(DSP)内核
支持各种音响效果控制功能，如声音均衡和声场控制
音频输入和输出
2声道ADC输入
4.1声道DAC输出
数字输出(I2S, S/PDIF)
电源
3.3 V/1.5 V
带有USB主机控制器的MCU: TMP320C1DFG
TMP320C1DFG是一款专为音频控制应用场合开发的、带有高速USB和SD主机控制器的微型控制器。
TMP320C1DFG集成了以144 MHz频率运行的Cortex-M内核、320 KB的高速SRAM 和1MB的大容量DRAM。使用TMP320C1DFG可以为存储在大容量USB内存(如U盘)中的音乐文件快速创建音乐文件数据库。
ARM Cortex-M3内核
内部工作电压: 1.1至1.3 V
输入/输出: 3.0至3.6 V
最大工作频率: 144 MHz(通过片上PLL实现12倍频)
最小指令运行时间: 6.9 ns(频率为144 MHz时)
片上外围设备
(高速)主机控制器: 单通道
SD主机控制器: 单通道
DMA控制器: 8通道
存储控制器: 双通道
10位A/D转换器: 4通道
16位定时器/PWM发生器: 8通道
SSP(SPI/MicroWire模式): 4通道
UART: 4通道
I2C: 双通道
串行线调试(SWD): 单通道
嵌入式测量跟踪宏单元(ETM): 单通道
通道功率集成电路
概念
我们一直致力于实现4通道功率放大器集成电路零缺陷的目标。东芝公司将其独具特色的高可靠性和高电压设计技术运用到严格的产品质量控制当中。而且，东芝公司一直在不断完善4通道功率放大器集成电路，以降低噪音、增强高频性能，从而提高音质。我们的产品组合中最新版本是一款环保的、具有自我诊断功能的、KB类放大器。东芝公司也提供独一无二的产品，这些产品的特点是导通电阻低、使用新BiCD工艺制造、采用新封装等等。

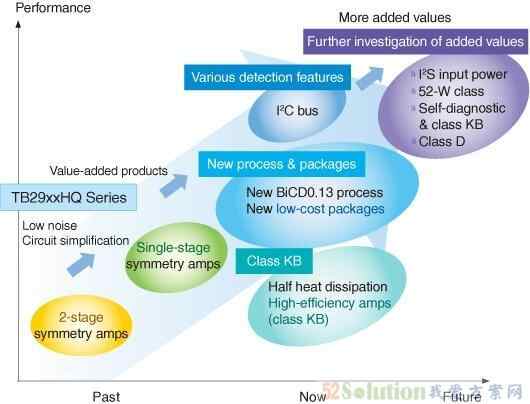

路线图
东芝公司正在逐步开拓4信道功放集成电路的产品组合，这些产品组合采用的是最新专利的内核技术。
AB级和KB级放大器的功耗对比
与一般的AB级放大器相比，东芝公司的专利高效KB级放大器有助于降低散热量。KB级放大器也有助于降低大振幅模式下的功率损耗。
计算条件
放大器的使用时间：每年365天，每天4小时
放大器的音频输出功率: 2 W
使用寿命评估(LCA)计算条件
汽油到放大器的总能量转换效率: 18.9%
汽油到电源的转换系数: 0.104升/千瓦时
产品阵容
汽车视频处理器
双/单画面视频处理器
TC9019x系列
东芝公司的车用双画面视频处理器配置了集成帧内存，因此可以同时显示两个独立的画面。此外，芯片上的内存内存允许导航系统的图形数据覆盖视频信号。东芝公司的视频处理器，支持各种模拟和数字视频格式，并允许根据液晶面板的分率来优化调整图片。其输出端阶段的配置有适用于不同品牌液晶面板的时序控制芯片。T-CON适用于多个液晶面板制造商生产的LCD面板。
路线图
阵容
视频译码器集成电路
产品介绍
全面、多标准视频译码器: TC90104AFG
TC90104AFG是一款全面、多标准的视频译码器IC，它不仅支持C视频输入，而且支持D1和D2分量输入。TC90104AFG提供动态YC伽玛校正以及基带色彩功能用于画质提升，基带色彩功能能够实现所有视频格式的色彩调整，使其达到D2分辨率。 除了ITUR-656输出接口之外，还为D2视频输入提供一个备选的8位串行输出，同时时钟频率从27MHz转变成54MHz。
双通道多标准视频译码器IC: TC90105FG
TC90105FG是一款双通道视频译码器，其特点是具有调整各种画面质量的功能。例如HV和对角线增强(HVD)、颜色管理和动态YC伽玛校正。用户可以根据汽车摄像头拍摄的视频进行图像渲染。
HVD增强：除了提供传统的横向和纵向边缘增强之外，还提供对角线边缘增强。TC90105FG的HVD增强功能在应用大量边缘增强的同时最大程度地减少人工处理的痕迹。
颜色管理：能提高所选色彩的饱和度。其目的是通过创造出独特的色彩(例如使红色更加醒目)，提高其可视性。TC90105FG允许用户选择三种颜色并规划其所需的饱和度。
动态YC伽玛校正：通过优化调整伽玛校正曲线获取最佳的图像亮度，控制黑白色的衰减以提高可视性。基于亮度伽玛校正，通过调整色度增益，TC90105FG可保持亮度和色度之间的平衡。
