USB HUB拆解,为何品牌比普通的USB更受欢迎?

发布时间:2013-04-27 阅读量:3392 来源: 我爱方案网 作者:

【导读】消费用户选择口碑较好的品牌USB集线器,它们在做工、品质、售后上具有保障,质保至少一年。下面小编为大家具体介绍一下普通与品牌USB HUB有设呢不同,为了更形象的展示给大家,就这两款USB接口的拆解展示给大家,望帮大家更清楚认识。

首先普通USB HUB

USB HUB内部拆解

USB HUB内部拆解

能够看到内部也只是简单的PCB板,但相对来讲,面板的质量明显有提高,且电容位置走线整齐,USB接口部分细节也说的过去。

相对工整的PCB板线

相对工整的PCB板线

20-30元的价位,也仅能够买到USB2.0的转换器,而且由于接口数量多,而导致USB2.0的速度都没有,仅能够提供给USB1.1的速度维持操作。

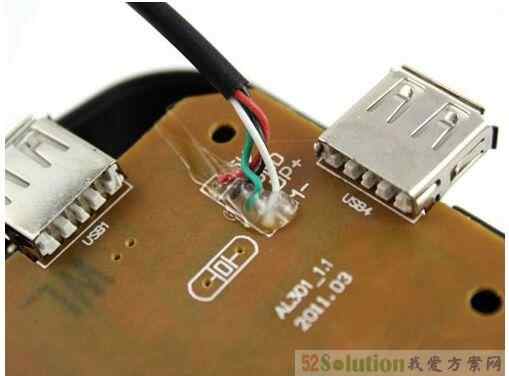

接口部分细节

接口部分细节



PCB板背侧就干净的多,仅有一个USB传输的引导线黏贴。

背部细节

背部细节

虽然相对前面的劣质HUB有所好转,但实际上,这样的方式对于产品的寿命也没有过度的保障,相对来说,也还算对得起价格。

简单的固定

简单的固定

下面我们在来看看品牌USB HUB会有什么样的不同,面对价格翻倍的集线器,你还会认为他们的性能差不多么。

看一款飚王SSK的集线器,市场的定位应该在30元左右。

飚王SH005 USB集线器(正面)

飚王SH005 USB集线器(正面)



飚王SH005 USB集线器具有四个USB接口,电路部分一般集中在主控芯片一侧,其其正面电路部分较为稀疏,可见到陶瓷电容和去耦电容以及mosfet管。

飚王SH005 USB集线器(背面)

飚王SH005 USB集线器(背面)

在这款集线器的背面一测,则有较完整的电路,包含主控IC、晶振、保险丝、电解电容、陶瓷电容、去耦电容等等,每个端口对应的储能电容,起到滤波作用。

飚王SH005 USB集线器的主控芯片

飚王SH005 USB集线器的主控芯片

主控芯片是UBS集线器的核心部件,这款USB集线器采用创惟GL850G-28HUB主控芯片,是一款普及型的USB HUB主控芯片,特点是价格便宜,兼容性好。

百元价位的USB集线器(主体部分)的做工更为精致

百元价位的USB集线器(主体部分)的做工更为精致

这款USB集线器京东售价仅18元,作为一款品牌入门级产品,其做工中规中矩,对得起这个价钱,在兼容性和稳定性要比山寨产品要强,为了增强供电能力,配备辅助5V取电插口。
