拆解评测为何微软Sculpt触控鼠标值得拥有？

拆解测评结果：

微软Sculpt舒适触控鼠标采用蓝牙无线连接，可在Windows7、Windows8、Mac和安卓系统下流畅使用，只须携带一只鼠标，即可为多款设备带流畅的操作快感。独特的触摸式仿真力回馈滚轮可以带给用户新奇的操作体验，兼容性强大的蓝影引擎，可扫除您外出时的后顾之忧。作为一款针对商务人士设计的鼠标产品，微软Sculpt舒适触控鼠标外观低调， 但综合实力强劲，值得用户选择购买。

微软Sculpt舒适触控鼠标作为微软硬件在2012年度推出的首款新品，沉稳的商务风格，也让微软Sculpt舒适触控鼠标在外观设计上显得格外低调，它的内部做工，是否也如其外观一样朴实无华？下面就让我们一起进入拆解环节，探索微软Sculpt舒适触控鼠标内部的秘密。

实践证明，在想要拆开鼠标的那一瞬间开始，微软Sculpt舒适触控鼠标已用自身证明，它的内部设计，绝对不会向外观一样低调朴实。当笔者习惯性的揭去鼠标底部的脚垫，没有发现螺丝，再揭开电池仓内部的贴纸时，依旧没有发现固定鼠标底盘与上盖的螺丝，面对着无处下手的微软Sculpt舒适触控鼠标，笔者只能苦苦思索。

微软Sculpt舒适触控鼠标固定螺丝隐藏在按键板下方

经过长时间的摸索试探，笔者终于将微软Sculpt舒适触控鼠标的按键板成功取下。原来微软Sculpt舒适触控鼠标将固定螺丝隐藏在鼠标按键板下方位置。微软Sculpt舒适触控鼠标上盖底盘由五颗螺丝固定，依微软惯例，这五颗螺丝全部为内六星型螺丝，必须使用专用工具方可进行拆解。

微软Sculpt舒适触控鼠标内部一览

卸下微软Sculpt舒适触控鼠标上的固定螺丝，即可将鼠标上盖打开。由于鼠标上盖上设计有触控滚轮的原因，鼠标上盖与底盘之间还有一条软排线相连接，以进行数据交换。排线为可拆卸式设计，将鼠标主板上排线插座的拨块向上拨开，即可将排线从主板上拨除。

尽管微软成熟的电气集成化设计方案，已经将微软Sculpt舒适触控鼠标的上电路板做到极致小巧。但与普通鼠标相比，微软Sculpt舒适触控鼠标的上盖设计依旧称得上是极致奢华，无论是在模具设计还是电路设计方面，都均称同价位商务鼠标中的典范。

微软Sculpt舒适触控鼠标上盖最为醒目的组件，当数鼠标滚轮触控板部分。微软Sculpt触控鼠标的滚轮触控板，被三颗螺丝和一个月牙型固定架，固定在鼠标上壳内，其中一颗螺丝隐藏在排线下方，需要将排线抬起方可卸下。

微软Sculpt舒适触控鼠标滚轮触控板组件特写

与其它鼠标将主控IC设计在鼠标主板上不同，微软在别出心载的将Sculpt舒适触控鼠标主控芯片设计在鼠标触控组件电路板上，微软Sculpt触控鼠标采用由赛普拉斯制作，型号为CY8C204单片机，做为鼠标主控IC，将触控板舒适和鼠标引擎收集到的信息，经过处理后通过蓝牙传输至电脑。

微软Sculpt舒适触控鼠标滚轮触控板特写

微软Sculpt舒适触控鼠标解控板电路与触控板通过插件方式相连接，可以很容易的用手将两者分离。触摸板下方设计有一个小型的偏振电机，微软 Sculpt舒适触控鼠标滚轮滚动时的刻度感，就是由它来提供的。偏振电机与触控电路板之间的连接线尽管极为细小，但微软还是设计了可拆卸插座，以便于装配维修，国际品牌对产品细节的掌控，由此可见一斑。

在对微软Sculpt舒适触控鼠标独具魅力的仿真力回馈式触控滚轮进行初步的了解之后，再让我们将目光转向微软Sculpt舒适触控鼠标的主电路板。微软在鼠标内部电路设计方面一向极为注重，Sculpt舒适触控鼠标自然也不例外。

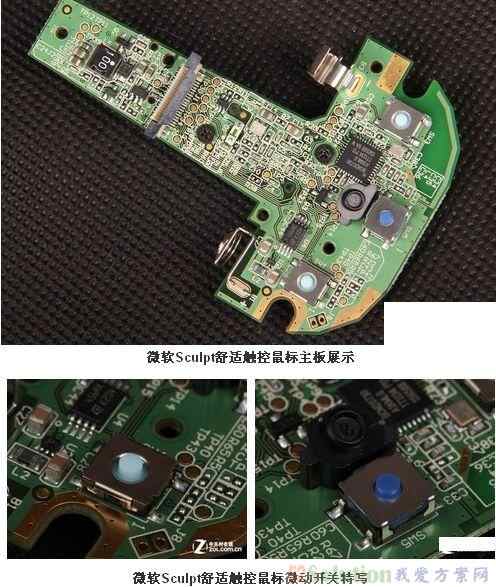

微软Sculpt舒适触控鼠标主板五螺螺丝固定在鼠标底盘(中部有两螺螺丝为固定透间所用)，相比于一般鼠标需要依靠鼠标上盖压紧固定，微软Sculpt舒适触控鼠标主板的固定方式显得更为可靠。尽管没有传统鼠标上的滚轮编码器，但微软Sculpt舒适触控鼠标主板看起来依旧极其“丰满”。

微软Sculpt舒适触控鼠标由于受到内部电池仓的限制，鼠标主板呈“T”字型设计。整个鼠标主板全部采用贴片式元件制作。主板前方有三个贴片式微动，分别是鼠标左键、右键和鼠标中键，左右键微动为天青色，中键微动为深蓝色，二者之间有轻微的触发压力差别，中键微动触发压略重于左右键微动。

微软Sculpt舒适触控鼠标蓝牙芯片特写

微软Sculpt舒适触控鼠标采用博通BCM20730蓝牙3.0芯片制作，BCM20730芯片具有键鼠接口支持功能，具有较强的接收器灵敏度，可以大幅度提升蓝牙无线鼠标的有效使用距离，保证商务用户在进行PPT演示时，也拥有良好的操作效果。

微软Sculpt舒适触控鼠标主板采用双面走线布件的电路设计，密密麻麻的贴片式元件，布满了鼠标主板的上下表面。作为微软旗下产品，Sculpt舒适触控鼠标依旧采用微软所独有的蓝影引擎制作，1000DPI的采样率，尽管与动辄数千DPI的主流游戏鼠标相比略为逊色，但完全可以满足商务用户的一般使用需求。

微软Sculpt舒适触控鼠标底部蓝影引擎透镜特写



微软Sculpt舒适触控鼠标蓝影引擎特写

微软Sculpt舒适触控鼠标采用第二代蓝影引擎制作，引擎透镜体积极其小巧，透镜采用双层设计，内部设计有一块极其小巧的黑色遮光板，外部是透明的折射告透镜。微软Sculpt舒适触控鼠标所使用的蓝影引擎为透明封装方式，外部设计有半开放的保护盖，用户可以直接看到引擎上的CMOS感光元件。

微软Sculpt舒适触控鼠标底盘展示

微软在Sculpt舒适触控鼠标底盘设计也是极其细微，鼠标底部电源开关采用卡扣固定，对码开关则采用插接方式固定于鼠标底盘上。微软Sculpt舒适触控鼠标侧裙采用卡扣和固定柱相结合的方式，与鼠标底盘连接在一起，鼠标侧裙上的硬质橡胶层厚度达1mm以上，与内部的塑料骨架结合成一体，用户无须担心长时间使用发生分离起层的现象。

微软Sculpt舒适触控鼠标内部全部零件展示

通过详细的拆解，可以看出微软在Sculpt舒适触控鼠标上下足了功夫。外观低调朴实的Sculpt舒适触控鼠标内部做工极尽奢华，优良的电路设计和扎实的做工，为微软Sculpt舒适触控鼠标提供了可靠的质量保证。
