拆!HTC One结实耐用,较iPhone更贴近人体外壳设计

发布时间:2013-04-2 阅读量:1609 来源: 我爱方案网 作者:

【导读】HTC One与iPhone 5均为超薄金属机身设计,但是HTC采用的是背壳与弧形人体工学设计,iPhone则显得更为方正。终于摆脱了“后头丑”的名位,赢回面子。现在跟着小编来拆解看看,在漂亮的外观之下,它的内在是什么样子的?

先给大家打个预防针,说说拆解的心得总结:拆解难度一级(共十级,一级最难最难)。

屏幕组装紧密,难以与机身分离,加剧维修难度。

-配备不可更换电池(很难取出),也不支持microSD卡扩展。

-组件上的铜防护层都很难拆下。

-坚固的铝制机身、强化玻璃的面板。

总体来说,HTC One尽管很难拆开、维修,但由于做工紧密,将会是一款超级耐用的手机。

首先,先来回顾一下HTC One的硬件:铝制机身、4.7寸1920x1080屏幕、1.7GHz高通骁龙600四核、2GB DDR2内存,400万像素UltraPixel摄像头以及BoomSound音效技术。

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

HTC One

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

HTC One与iPhone 5均为超薄金属机身设计,但是相比之下,前者背壳与弧形人体工学设计,而后者更为方正。

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

由于HTC One为一体化机身设计,所以拆解并未从以往的后壳开始,而是从屏幕入手。





拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

由于手机为零间隙结构设计,所以需要在屏幕稍微起热时,用吸盘将屏幕与整体机身分离

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

将屏幕撬起后(仍连接),将胶布小心撕下后,并未发现预期的螺丝

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

寻找螺丝失败后,开始用金属撬棒从机身边缘下手,将核心部分与铝制机身分离

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

成功将铝后壳与前面板分离





拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

铝制后壳,从中可以看到NFC的天线和传感器部分

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆解核心部分

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

从骨架上分离主板

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

撕掉主板上铜线防护层





拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

主板正面芯片辨认(从左至右)

色:TriQuint提供的TQM7M9023多频功率放大器

绿色:高通MDM9215M 4G调制解调器,支持GSM/UMTS/LTE制式

黄色:高通PM8921电源管理芯片

红色:尔必达BA164B1PF 2GB DDR2内存、高通Snapdragon 600 1.7GHz四核心处理器(PoP统一封装)

蓝色:Synaptics S32028芯片

橙色:三星KLMBG4GE2A 32GB NAND闪存

黑色:博通BCM4335芯片

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

去掉电池

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

从前面板上分离屏幕

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

去除振动马达





拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

又一核心部分:包括前后置摄像头、耳机插孔、环境光线传感器、音量开关以及一些弹簧触点

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

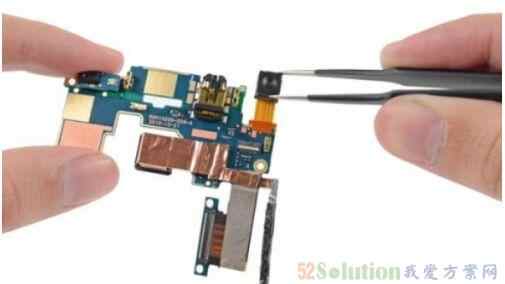

分离前置摄像头

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

UltraPixel超级摄像头:f/2.0光圈、28mm、400万像素

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

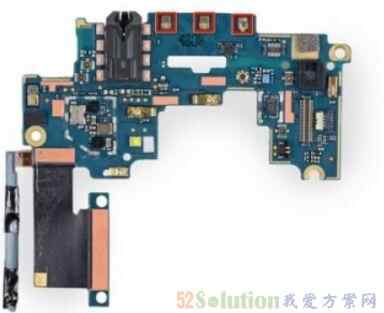

红色部分应该为安置天线的部位





拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆掉上、下双麦克风

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计

I/O线路,从中可以看到USB、麦克风连线

拆!HTC One结实耐用,较iPhone更贴近人体工学的外壳设计
