【导读】黑莓Z10全新触屏设计，黑莓10系统，操作体验灵活，而且容易修理，他与苹果不同配有可拆解电池。实在忍不住将它大卸八块，探个究竟，看如此精湛的做工是如何做成的？

iFixit终于对黑莓的新一代Z10下手了，干净利落地将其大卸了八块，一起来窥探新黑莓的内部世界吧。

这年头很多手机的电池都是无法拆卸的，Z10不但能拆，还可以给手机和备用电池同时充电。

不过黑莓也警告说，最好别随便拆卸黑莓Z10，因为里边有些小零件可能会别你不小心给吸入体内——还真当自己能吃了呀。

右侧接口micro USB 2.0(充电/数据同步)、micro HDMI(视频输出)。

顶部是电源按钮和耳机接口。iFixit表示他们最喜欢耳机接口在顶部了，个人表示同意。

打开后盖和对付现在的大部分智能机都类似，使劲扣就是了。

NFC天线整合在后盖上，类似三星Nexus S。

黑莓Z10完全拆解

为了避免在后盖和主体之间走线，影响打开，NFC天线在后盖上设计了两个金属接触点，主板上则有对应的两个弹簧触点。

因为电池本来不在手机内，所以要想拆掉它，先得装上。是不是很别扭。

电池规格3.8V、1800mAh，锂离子，待机最长13天，3G通话最长10个小时。

作为对比，Nexus 4 3.8V、2100mAh，3G通话最长10个小时；iPhone 5 3.8V 1440mAh，3G通话最长8个小时。Z10取胜。

拧掉中间塑料支架上的所有螺丝。

搞掉它就可以拿掉支架、看到主板了。

值得称道的是，黑莓在固定主板的时候没有使用任何黏合剂，只有两个接头而已。这对于拆卸维修简直是天大的好消息。

主板背面(也就是拆卸时先看到的一面)主要芯片有：

中间红色：三星KLMAG2GE4A 16GB MLC NAND闪存与控制器

最右橙色：Avago ACPM-7051四频段GSM/EDGE、双频段UMTS(B1/B5)功率放大器

右侧黄色：法国艾克斯普罗旺斯(Inside Secure) SecuRead 972-DC-C6 NFC模块

左下绿色：高通WCD9310音频编码器

左上紫色：意法半导体LSM330DLC 3D加速计/3D陀螺仪

左上蓝色：意法半导体LIS3DH三轴MEMS加速计

主板正面主要芯片有：

偏右红色：三星K3PE0E000A XG2GB Mobile DDR2内存、高通Snapdragon S4 MSM8960处理器/基带(整合封装)

中间橙色：高通PM电源管理IC

偏左黄色：高通RT多频段多模RF收发器(Galaxy S3、iPhone 5用的也是它)

最右绿色：德州仪器WL1273L无线模块(Wi-Fi 802.11b/g/n、WLAN、蓝牙、FM)

右下蓝色：TriQuint TQP6M9017双频段WLAN模块

左下紫色：RF Micro Devices(FRMD) RF7252线性功率放大器

左上黑色：Avago ACPM-5017 LTE频段17功率放大器

看完主板之后准备拆显示屏。只需要对付几个小螺丝和一点胶水即可。

撬开前部，完美镜面。

显示屏部分超级薄，集成度超高的成果。数字转换器直接在玻璃上，一并融入LCD。

不好的一面就是一旦表面玻璃坏了，触摸屏也就没了。从普通人高度跌落到水泥地面上就是致命的，而且玻璃也不是大猩猩，一种新的硬化玻璃。

黑莓拆解

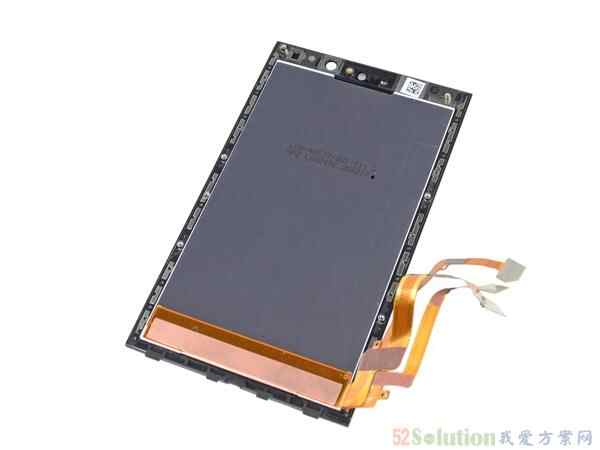

三条排线，猜测分别对应LCD、数字转换器、背光。

电容式触摸控制器是Synaptics Clearpad 3203。Z10上各种新鲜的手势控制都是通过它完成的。

Z10的主体组装一点也不烦琐，但在细处还是要费一番周折才能拆开的。耳机接口、电源开关、环境光传感器、听筒都用胶水紧紧地固定在了一起。

震动马达固定得也很牢靠。

所有零部件集体合影。

iFixit最后给黑莓Z10的维修难度评分为8分(满分10代表最容易拆卸维修)。

看完完整拆解图我们来简单做个总结：黑莓Z10的电池可以徒手拆卸，充电问题得到解决；主板和显示屏拆卸稍微费劲，用了隐藏螺丝和一点胶水；玻璃和LCD是一体的，无法单独更换；整个设备的螺丝都是标准型的；较小的元件(如耳机接口和摄像头)都是模块化的，可以单独更换，但胶水黏得很牢。清晰拆解图觉得他是不是你的style?
