发布时间:2013-03-27 阅读量:7263 来源: 我爱方案网 作者:
电子墨水显示屏,LED背光灯×3 ;
Mircon(美光)N25Q032A11ESE40F的32MB串行闪存 ;
意法半导体STM32F205RE高性能ARM Cortex-M3微控制器,最高频率为120Mhz ;
意法半导体LIS3HD三轴陀螺仪 ;
松下pan1316射频模块 ;
德州仪器CC2560A蓝牙控制器 ;
Fullriver电池,3.7V 130mAh 。
先看看这款智能表的全面目:
可防水,浅水游泳没问题
Pebble的背面印着可爱的金色文字装饰。Pebble的防水能力是5ATM(50米防水),能够戴着洗盘子、运动或者浅水游泳。为防水功能,Pebble正面被清爽的塑料框紧紧固定住。
拆下结实智能手表外壳
Pebble用大量胶粘剂来防水——或者防止你拆。并且屏幕边缘还贴着一圈档板,没法在不损坏屏幕的情况下将其拆开。在汗水和工具的帮助下,我们终于撬开这支Pebble。我们终于拆下外壳,这支结实的智能手表看上去不比用鹅卵石砸开好多少。
划破屏幕,看看它的芯
屏幕虽然碎了,但它在强光照耀下依然很漂亮。这步好像完全是为了玩HexBright手电(和Pebble一样,它也是出自KickStarter)而加进来的。实际上也是这样。
低耗电屏幕e-paper技术,三颗LED照亮屏幕
e-paper技术依然没有严格的定义,它大体上是指能够在环境光下提供纸张般阅读效果的低耗电屏幕。Pebble所用的夏普Memory LCD让它也拥有类似e-ink和e-paper的显示效果。
该显示屏只需要极低的耗电就能维持当前图片的显示(夏普提供的数据是静态图片低于15 μW)。

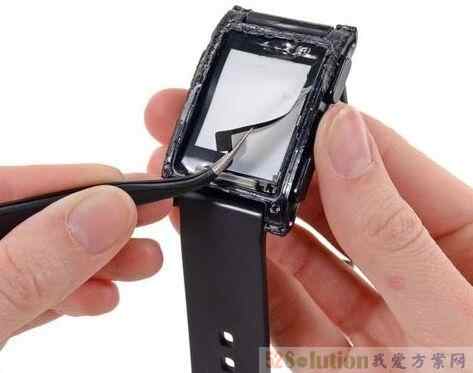

剥开Pebble的e-paper显示屏薄膜以后就能看到背光LED。这块小显示屏只需要三颗LED就能照亮,可以通过手腕动作启动。
肢解Pebble 没有科技含量的东西了
有科技含量的东西就到此为止了。剩下来没什么好拆的:Pebble的内脏全在这个薄塑料包边的简单封装里。
移除固定背光导向板的排线
用工具简单一撬,绕在封装边上的排线就掉了下来。这根排线的胶粘剂同样也起到固定背光导向板的作用,能够帮助那三个LED照亮整个e-paper显示屏。
我们在拆解Nook Simple Touch with GlowLight阅读器的时候已经知道,光线导向板能够衍射光线,让背光变得更为均匀。
排线上的元件盘点
移除排线后就能看清楚同一侧的按钮和蓝牙天线,以及另一侧的背光LED。
这根排线上装着四个按钮、三个LED以及蓝牙2.1天线,因此根本无法替换单个元件(即便你能在不弄坏屏幕的情况下打开外壳)。
背光导向板后的主板露出
拆下背光导向板,可以看见主板、电池、振动器组装在一起。
这三件东西类似排线组装在一起,焊接精细。一旦其中一件损坏(可能性最大的是电池),就要整个单元整体更换。
主板正面的IC
主板正面的IC使用如下:
美光N25Q032A11ESE40F 32Mb串行flash;
意法半导体STM32F205RE高性能ARM Cortex-M3 MCU,峰值速度为120MHz;
意法半导体LIS3DH三轴加速计。
主板背面芯片盘点,TI芯片支持BLE功能
主板背面是松下pan1316射频模块,为Pebble提供蓝牙和低功耗蓝牙(BLE)功能,配备德州仪器CC2564蓝牙控制器。
经过小心脱焊,模块的EMI防护罩被拿下,看到里面是TI的CC2560A芯片,不支持BLE。传言Pebble据有BLE功能,知识需要固件升级才能激活,但我们没找到支持这一潜在功能的硬件。(Pebble向我们确认升级即将到来,还解释说TI的CC2560和CC2564采用同样的硅片——所以虽然芯片上标签不同,但升级会让这块CC2564支持BLE功能。)
电池可通过USB充电,一次充电可用7天
Fullriver电池电压为3.7V,电流为130mAh。根据GetPebble网站,电池可以通过USB进行充电,一次充电可用7天。这对我们来说是个挑战,但根据使用e-paper的经验,我们相信重度使用的情况下也应该能支持这么久。
运动状态下也不会漏水靠这些垫片
为确保拆解彻底,我们继续拆解,撬出几块Pebble的弹簧式按钮。为了保证极高的防水性,按钮下面都装了垫片,确保运动状态下也不会漏水。
如果其中一个按钮损坏,可以在不影响其他按钮的情况下替换,但还是要先拆开手表,这项技术我们也还没有完全掌握。
