一种可提高电源效率的有效解决方案

发布时间:2013-03-19 阅读量:751 来源: 我爱方案网 作者:

【导读】IC功耗与其电源电压是成正比的,如果你的系统有可用的外部低电压电源,则可以用它做IC电源--LT1052可在低至2.6V的电压下工作。如果加一个转换电路,用IC输出使自己运行。增加这个功能可以将电源的总效率从77%提高到83%。

如果设计者想在降压模式下使用凌特技术公司的LT1072开关式稳压器,并且需要处理高输入电压,则要获得最高效率就成为一个问题。例如,如果你需要在1.25W的较低功率电平下,将某设备从20V转换为5V,则该设备的静态电流(通常为6 mA)将成为电路功耗的一个重要部分。

相对而言,静态电流不受输入电压的影响,因此,IC功耗与其电源电压是成正比的。如果你的系统有可用的外部低电压电源,则可以用它做IC电源--LT1052可在低至2.6V的电压下工作。如果没有这种辅助电源,可以加一个转换电路,用IC输出使自己运行(图1)。增加这个功能可以将电源的总效率从77%提高到83%.

电源首次加电时,稳压器无输出:R8和D7使C6保持在未充电状态,并将MOSFET Q4的栅极接地。由于Q4关断,升高的电压通过R5将Q3的栅极拉高。随着电源电压的升高,Q3导通,将全部输入电压加到IC上,使稳压器开始工作。

一旦稳压器起动,输出电压升高时,C6便开始通过R8充电。当Q4栅极电压达到约2.5V时,Q4导通,将Q3栅极电压拉至地,使其关断。此关断操作去掉了IC的输入电压。由于C5向IC放电,D5变成正偏,从输出电压向IC提供电源电压。

由于C5向IC放电,D5变成正偏,从输出电压向IC提供电源电压。

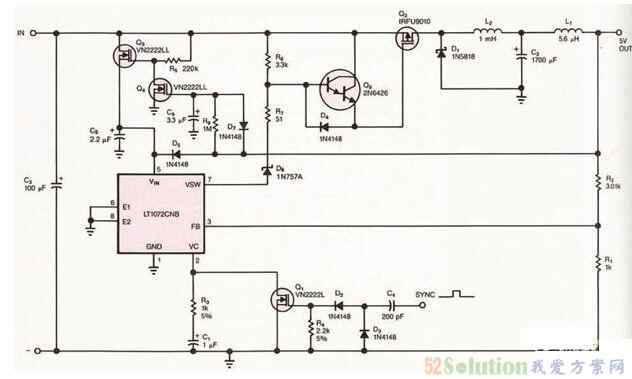

高效能耗电路图

如果出现电力故障或临时短路,造成输出电压下降至低于LT1072正常运转的最低值时,二极管D7会使C6快速放电,再次将输入电压供至IC.当电压再次升高时,就又恢复了正常的运行状况。

图1 在电源启动后,该转换电路从电源的输出为稳压IC供电。用较低电压的输出而不是输入为IC供电,可将电源效率从77%提高到83%。
