温馨提示：改装无线充电是需要拆机的，这会造成无法保修的情况，请大家慎重考虑。
本次教程小编利用的是palm手机的无线充电套装，拆解后移植在华为Ascend D1中的。理论上来说，任何手机都是可以改装的，只需要找到USB接口正负极或者主板预留的正负极接口再接上导线与线圈，配合充电底座就能实现无线充电了。无线充电的原理是根据法拉第电磁感应现象，电流通过线圈之后，便会产生出磁场；而产生的磁场又会形成电压，有了电压之后便会产生电流，有了电流便可以充电。
需要准备的材料如下：
电烙铁；
T5螺丝刀（拆机用）；
十字螺丝刀（拆机用）；
palm点金石套装（这就是无线充电核心所在，淘X网有售）；
手机维修用铜线（如果自己焊接不好去维修店找人就不用这个了） 。
.jpg)

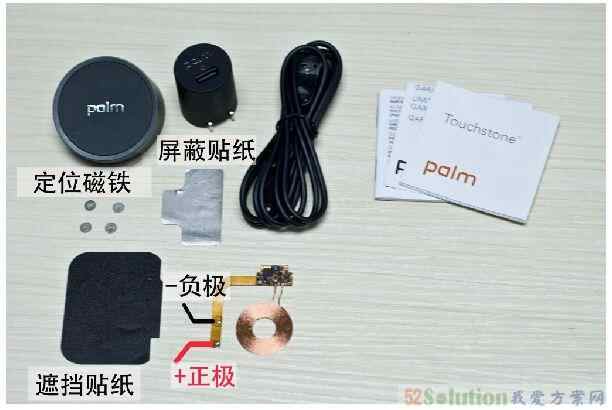

palm点金石套装
Step1：
按照华为Ascend D1拆解这篇文章拆解手机，并取出主板。
.jpg)
我们需要在D1的电源接口上下手， D1的电源接口是Micro USB的小编找来了Micro USB的接口定义如下，我们只要在1号和5号接口焊上正极和负极电源线就可以了，但是这并非易事。小编在这里建议，技术宅同学可以自己焊接，普通青年就最好是找个手机维修店找专业人员帮忙弄下。
.jpg)
.jpg)
Step2：
焊接线圈与主板
.jpg)
线圈的上方触点为正极下方为负极
.jpg)
下面是小编把主板和无线充电线圈焊接好的样子，小编用热熔胶固定了接口的导线以免脱落
Step3：
焊接好了以后注意不要把导线扯断，然后把手机装回去，线圈放在充电底座上测试是否能充电。Ps记得要把磁性的屏蔽磁贴先贴在线圈上。
.jpg)
测试成功！手机显示“正在充电”说明我们已经成功了！然后就装好后盖，小心翼翼的把线圈放在后盖里面用定位磁铁固定好，贴好黑色的遮挡贴纸在背盖上。
.jpg)
将线圈固定在背壳上，多测试下是否能感应到充电。
.jpg)
装好机器再测试下是否能成功充电。
改装完毕，但是实际操作的时候，需要同学们慢慢摸索、一步一步细节测试。特别是线圈的位置，小编也是调整了很多次线圈的位置才让D1完美充电的。
