四核已死,8核到底是真实需求还是噱头?

发布时间:2013-01-18 阅读量:1882 来源: 我爱方案网 作者:

【导读】你希望拥有一台“四核智能手机”?省省吧,四核在今年内很快就会过时!三星发布全球首款八核处理器,拉开了2013年八核手机角逐的序幕。或许,在明年的这个时候,我们在讨论的就是8核手机、16核概念处理器了——不要以为8核就是高潮,真正的“核战争”,似乎才刚刚开始…

CES上,三星对外发布了全球首款八核处理器Exynos 5 Octa,这也意味着,在手机界刚刚跨入四核时代不久,八核产品的到来也为时不远了。三星的8核心猎户座处理器露面的第二天,华为“8核心”Cortex A15处理器就迫不及待的接招!

四核已过时,三星八核移动处理器

Exynos 5 Octa是全球首款八核移动处理器,也是世界上第一款基于ARM“Big.Little”架构的Cortex A15处理器,它使用三星自家的28nm工艺制造,内部其实包含了两个四核芯片——分别是1.8GHz的A15四核处理器和1.2GHz的A7处理器。三星表示,ARM的Big.Little架构允许两个四核芯片协同工作,性能较强的A15处理器处理3D游戏、视频等高负载任务,而A7架构处理器则处理文本、邮件等负载较低的任务,从而达到最佳能耗比。

至于大家最关心的能耗问题,三星声称相比双核心的Exynos 5 Dual,八核Exynos 5 Octa最多可以省电70%——低负载时它的A15核心可以完全关闭,仅依靠A7核心来工作。三星电子组件业务部门总裁禹南星表示,八核Exynos 5 Octa完全可以用于高端智能手机或者平板电脑,无需担心功耗。
三星对外发布了全球首款八核处理器Exynos 5 Octa
三星对外发布了全球首款八核处理器Exynos 5 Octa

另外,Exynos 5 Octa搭配了新一代的图形处理芯片,据称性能可以达到上一代产品的两倍,具体细节则有待三星公布更多的资料。搭载Exynos 5 Octa的产品有可能在年内问世,看来移动处理器市场的“核战争”还将继续下去。

我爱方案网点评:
Exynos 5 Octa虽然称之为八核,但实际上,三星Exynos 5 Octa是由两片四核处理器组成,分别是1.8GHz的A15架构四核处理器和1.2GHz的A7构架四核处理器。按照三星提供的信息,其中性能强大的 A15四核处理器用来处理繁重的处理任务,A7构架的四核处理器就处理相对轻一点的小任务。

华为接招,年底现八核手机

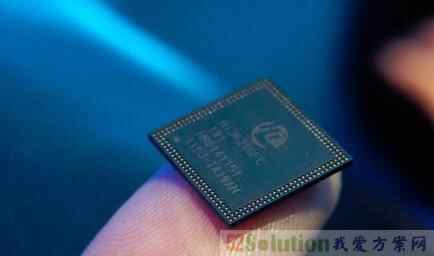

果然不出所料,三星的8核心猎户座处理器昨天刚刚露面,今天就有人迫不及待跳出来要比试一下了。这次接招的是华为,华为的武器是“8核心”Cortex A15处理器。余承东并未公布华为八核A15处理器的具体型号,我们猜测它很有可能是传说中的海思K3V3,由台积电28nm工艺制造。
华为接招,年底现八核手机
华为接招,年底现八核手机

在华为的CES发布会过后,华为终端公司董事长余承东接受了国外媒体的采访。在谈到华为手机的未来时,余承东很有信心的表示华为在年内肯定也会引入 Cortex A15处理器,而且是最高端的8核心设计,余承东甚至还给出了发布时间——2013年12月10日。搭载8核处理器的手机是Ascend D2和Ascend Mate的后继型号,将拥有一个“漂亮的金属机身”。

到2013年底,台积电的工艺应该会成熟不少,如果华为研发的进度没有拖慢,12月份按时发布应该不是什么难事。或许,在明年的这个时候,我们在讨论的就是8核旗舰手机、16核概念处理器了——不要以为8核就是高潮,真正的“核战争”,似乎才刚刚开始。

我爱方案网点评:好吧!我承认标题有些危言耸听!8核到底是市场的真实需求还是噱头?现在智能手机中四核处理器,仍存在能耗高、待机时间不足等问题。因此在电池续航技术未有重大突破的情况下,多少核都是空谈,不过从CES上不难看出——四核芯片有了新发展,A15架构芯片将成为2013年高端芯片的主流。

不论双核、四核还是八核,“核战”逐渐升级。每家半导体厂商也是争锋相对,各说各家好!连双核厂商也不甘把到手的市场份额拱手相让,请看双核当道,盈方微发布最高性价比双核A5处理器。工程师朋友在设计方案时,还是要针对市场需求,解决掉手机续航的问题才是硬道理啊!
