拆解iPad mini，329美元是否值得？

刚拿到iPad mini时，第一个印象就是它的轻和薄。这款设备重仅0.68磅，厚度有7.2mm，是截至目前我们拆解过最轻最薄的7.x吋平板产品。另一个引起我们注意的特别，是其7.9寸屏幕的分辨率。iPad mini拥有1,024 x 768像素的LCD面板，与iPad和iPad 2使用的163 dpi面板类似，但和使用视网膜显示器(264 dpi分辨率)的新一代iPhone和iPad 3相去甚远。

我们开始拆解iPad mini覆盖着LCD显示器的触控玻璃。在揭开显示器后，就看到主电池和iPad mini的主板。这颗电池号称具有10小时使用时间，规格为16.3Whrs。苹果还声称这是其最薄的一款锂离子电池。然而，其尺寸与iPad 3非常类似。

在主板完全显现后，我们看到苹果仍然坚持在元件上打上自有的苹果品牌。可以明显看出原厂品牌的元件包括有存储器、主处理器和一些传感器。主CPU是32nm的苹果A5应用处理器，由三星制造。该元件之前首度出现在苹果第三代Apple TV中；然而，Apple TV采用的是单核心元件，而此处分析显示该芯片为双核心。这款采用32nm制程的双核心A5处理器曾使用者iPad 2中。这个版本的A5处理器使用栅极优先(gate-first) high-k/金属栅极(HKMG)制程，其晶粒面积为69.7mm 2，厚度为110μm。



图4：iPad Mini包装盒内容


图5：iPad Mini屏幕为三星制造


图6：拆除LCD屏


图7：打开面板


图8：金属板上至少镶嵌了16颗螺丝


图9：内层框架和连接器类似iPod Touch的内部构造


图10：拆解暴露的集成电路


图11：绝缘胶带将显示器后后盖相连，保护Lightning连接器电缆




图12：去除胶带，移走显示屏，LCD和前置玻璃是两个单独的组件


图13：将胶带和电磁波防护装置移除

将胶带和电磁波防护装置移除，我可以看到：三星W1235 S6TNMR1X01显示器驱动、SM4031 DA1232 SMCP043、416R 8227、HDU 2YC 34。尽管LCD背后的标记不能透露很多信息，但至少显示，苹果又一次采用了三星的屏幕，有报道称，苹果正在努力摆脱三星作为其主要供应商。按照这种说法，苹果应该依赖多个供应商来制造单个组件。

图14：iPad Mini继承了iPad的连接器固定电池的方式

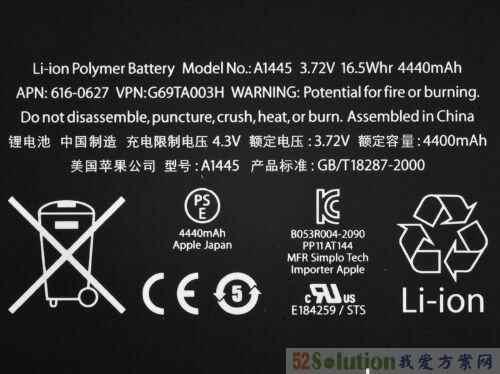

图15：iPad Mini配置一个不错的蓄电池

iPad Mini配置一个不错的蓄电池，这是一个3.72 V, 16.5 Whr, 4400 mAh的电池，无论如何，相比iPad 3中43 Whr的电池还是逊色不少。iPad 2配置25 Whr的电池包，也是iPad Mini的两倍。

图16：数字转换器，它隐藏在Broadcom触摸控制器的连接器上


图17：数字转换器这里的构造和MacBook Air相同


图18：每一个扬声器上都有一个天线，大概是Wi-Fi或者蓝牙


图19：苹果iPad Mini果然迷你，它内部的螺丝也是我们见过最小的


图20：相比之下，右边是iPhone 5内部使用的螺丝


图21：iPad Mini确实配置了两个立体扬声器，这一点击败了视网膜屏幕的iPad


图22：Lightning连接器的后盖


图23：和iPad 3的基座连接器不同，iPad Mini的lightning端口永久焊到逻辑板上，这种设计决定了维修是非常昂贵的



图24：顶部的逻辑板承载了所有的集成电路


图25：前置FaceTime高清摄像头提供120万像素照片


图26：后置摄像头iSight提供500万像素和高清视频


图27：拆解大合照
