满足不同需求的多种安防监控OSD解决方案

发布时间:2012-07-4 阅读量:1561 来源: 我爱方案网 作者:

导言:近年来,数字视频监控系统在银行、高速公路、楼宇等各个领域取得了广泛的应用。在数字视频监控系统中,OSD(On Screen Display)技术是不可或缺的部分,OSD为用户提供友好的人机界面,能够使用户获得更多的附加信息……


数字视频监控系统中加入OSD功能,摄像机中相关的信息就可以通过字符、图标等方式反映给用户,用户可以直观的对摄像机进行操作,对需要处理的事件进行编程。通过该功能:可以设定摄像机标题,便于用户选取所需要控制的对象;可以对摄像机预置位置情况编程,显示预置位置基本信息情况,将当前所处状态反馈给用户,使用户在第一时间进行相关处理;当然,还可以通过该功能对摄像机功能进行操作,对一些特殊功能进行编程控制等等。

方案简介

广州周立功单片机科技有限公司根据不同用户需要,设计研发了多种OSD解决方案,包括:单路模拟OSD方案、多路模拟OSD方案、数字标清OSD方案和数字高清OSD方案,不仅能实现字符半角/全角显示、字符闪烁、字符的黑色沟边功能,还支持字符内码索引、用户自行扩展字库等功能。

广州周立功单片机科技有限公司的OSD解决方案可以替代目前市场上几乎所有其它专用OSD芯片,尤其在数字高清OSD领域是当前唯一的解决方案。典型外围器件有MCU、SRAM、SPI Flash以及晶振,若为模拟OSD还需增加模拟开关和行场同步分离器件。
OSD解决方案

方案一:单路模拟OSD方案

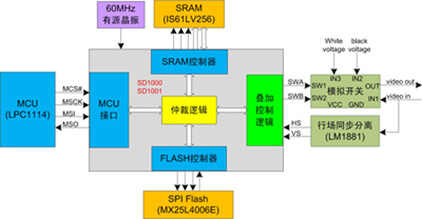

SD1000和SD1001是专为在模拟视频信号中插入字符信息或图形信息而设计的专用字符叠加驱动IC,芯片外接SRAM作为显存、SPI Flash作为字符或图形信息存储单元,数据的更新通过SPI总线进行传输。




规格参数:
    * 支持单路CVBS模拟视频字符叠加
    * 通过SPI接口与MCU进行通信
    * 支持GB 2312-80字库,共6763个汉字
    * 支持自定义图形
    * 支持动态叠加
    * 支持透明叠加,不抑制背景视频
    * 半角字符为8×16,全角字符为16×16
    * 支持全角与半角字符混排显示
    * 显示字体为白色,支持黑色描边功能
    * 支持软件闪烁功能
    * 支持硬件闪烁功能[1]
    * 全屏最多可显示16行44列字符
    * 单独支持N制和P制视频[2]
    * 兼容NTSC和PAL视频制式[3]
 注:[1][3]适用于SD1001;[2]适用于SD1000

方案二:多路模拟OSD方案

SD4000和SD8000是专为在多路模拟视频信号中插入字符信息或图形信息而设计的专用字符叠加驱动IC,芯片外接SRAM作为显存、SPI Flash作为字符或图形信息存储单元,数据的更新通过SPI总线进行传输。


规格参数:
    * 分别支持4路[1]8路[2]CVBS视频字符叠加
    * 通过SPI接口与MCU进行通信
    * 支持GB 2312-80字库,共6763个汉字
    * 支持自定义图形
    * 支持动态叠加
    * 支持透明叠加,不抑制背景视频
    * 半角字符为8×16,全角字符为16×16
    * 支持全角与半角字符混排显示
    * 显示字体为白色,支持黑色描边功能
    * 支持字符闪烁功能
    * 内置同步发生器,支持内同步输出
    * 全屏最多可显示16行44列字符
    * 兼容NTSC和PAL视频制式
  注:[1] 适用于SD4000;[2]适用于SD8000

方案三:数字标清OSD方案


SD1000D是专为在数字标清视频信号中插入字符信息或图形信息而设计的专用字符叠加驱动IC,芯片外接SRAM作为显存、SPI Flash作为字符或图形信息存储单元,数据的更新通过SPI总线进行传输。



 规格参数:
    * 支持单路标清数字视频字符叠加
    * 支持BT.656接口的YUV422视频流
    * 通过SPI接口与MCU进行通信
    * 支持GB 2312-80字库,共6763个汉字
    * 支持自定义图形
    * 支持背景透明叠加
    * 支持全角与半角字符混排显示
    * 显示字体为白色,支持黑色描边功能
    * 支持字符闪烁功能
    * 全屏最多可显示16行44列字符

方案四:数字高清OSD方案


HD1000和HD1000S是专为在数字高清视频信号中插入字符信息或图形信息而设计的专用字符叠加驱动IC,芯片外接SRAM作为显存、SPI Flash作为字符或图形信息存储单元,数据的更新通过SPI总线进行传输。


规格参数:
    * 支持单路数字高清720P/1080P视频字符叠加
    * 支持BT.709 Type的YUV422高清视频流[1]
    * 支持BT.1120 Type的YUV422高清视频流[2]
    * 通过SPI接口与MCU进行通信
    * 支持GB 2312-80字库,共6763个汉字
    * 支持自定义图形
    * 支持透明叠加,不抑制背景视频
    * 支持动态叠加
    * 支持全角与半角字符混排显示
    * 白色字体,黑色边框显示
    * 支持字符闪烁功能
    * 全屏幕范围叠加
      注:[1] 适用于HD1000;[2]适用于HD1000S
