市电供电可控硅调光及非调光LED驱动方案

发布时间:2012-05-31 阅读量:1778 来源: 我爱方案网 作者:

中心议题:
    *  市电供电可控硅调光及非调光LED驱动方案
解决方案:
    *  利用TRAIC和电子调光器调光
    *  采用NXP针对隔离架构的高效能LED驱动方案


全球白炽灯禁用法规相继开始实施,现有的白炽灯都将被替换成CFL节能灯或LED灯泡。同时随着因为LED芯片制造成本的不断降低和CFL节能灯仍然存在环境污染问题,LED灯泡将逐渐成为市场的需求主流。

可调光控制是今后LED驱动设计一大方向,在技术实现上有可控硅和PWM两种调光方式,可控硅调光方式在替换旧一代灯具时不需要更换调光架构,具有得天独厚的易操作性优势,已成为未来可调光LED驱动设计的主流。

恩智浦半导体(NXP Semiconductors)针对LED照明陆续推出基于GreenChip?技术的紧凑型调光和非调光解决方案SSL210X系列和SSL2108X、SSL2110X系列,以及另外一款特别针对于大功率可调光LED驱动的SSL4101方案,可满足100V、120V和230V市场低本高效应用的设计需求,驱动器最大转换效率高达95%,PF达到0.9以上。

一  可调光、低功率型、兼容隔离和非隔离架构的LED恒流驱动高效方案---SSL210X系列

SSL210X系列,是NXP推出专门针对可调光LED的新一代恒流驱动方案,可以实现TRAIC和电子调光器调光,可应用于球泡灯,面板灯,日光灯,射灯等驱动;SSL210X系列驱动与当今照明基础设施完全兼容,可以直接采用整流市电电源并结合可控硅调光器工作。


SSL210X功能特点

●通过内置式专用电路深度兼容可控硅调光

●SSL2101/2102:

– 内部集成650V功率MOS管(6.5Ohm)

– 内部集成两个专用的HV bleeder开关,实现与外部的可控硅调光控制

– 自举供电,80 – 276VAC直接启动

●SSL2103:

– 功率MOS外置,最大程度自由设计驱动功率范围

– 谷底检测功能实现高PF,以及特有去耦功能实现高效率方案

– 恒Ton控制,最大程度提高PF值

●过温保护,欠压锁定,绕组短路保护,过流保护提供方案的高可靠性

●可完美兼容隔离及非隔离方案,Buck或 Flyback拓扑架构



SSL210X原理框图

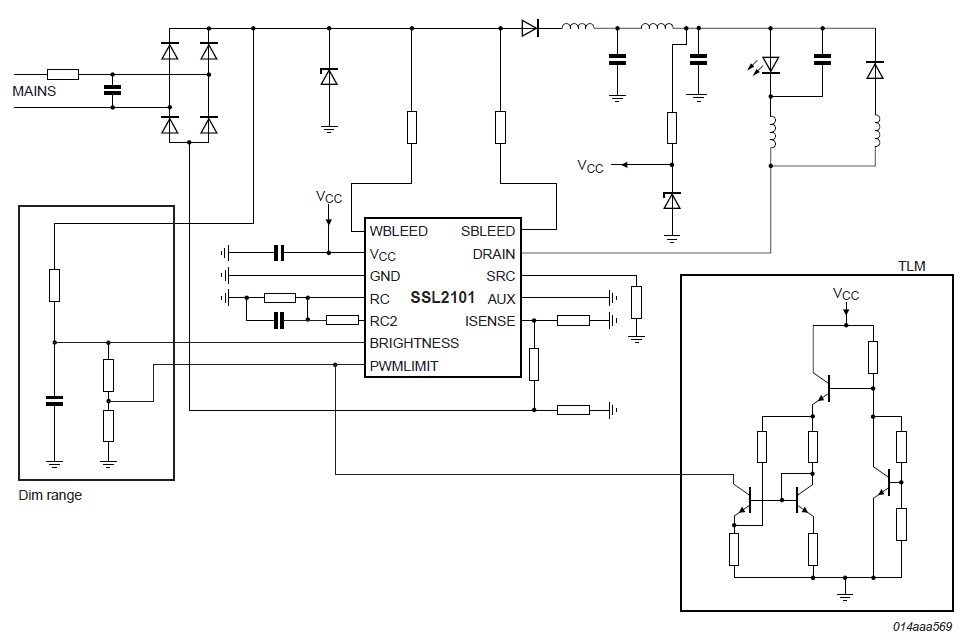

SSL210X典型应用图







SSL210X DEMO列表


二 非调光低功率型、接高低压市电工作的非隔离LED恒流驱动高效方案---SSL2108X系列

SSL2108X系列是NXP公司推出的高压集成电路,主要用来驱动通用照明的非调光LED灯,器件集成了300 V或600 V功率开关,具有多种保护功能如欠压锁住(UVLO), 前沿消隐(LEB),过流保护(OCP),短绕组保护(SWP),超温保护(OTP)以及短路保护(OSP)等,可满足100V、120V和230V市场低本高效应用的设计需求,驱动器最大转换效率高达95%,这也是恩智浦致力于开发智能高效照明解决方案的又一重要成果。


SSL2108X功能特点

●通过一个内部高压电流源启动,可以从漏极以dV/dt的方式由电容耦合,或者任何其他辅助电源为芯片供电,这样在应用设计中就有充分的灵活性

●通过内部专有电路使电路工作在BCM模式,最大限度提高转换效率

●集成了300V或600V功率开关的驱动器

●该芯片也可用于LCD背光

●因为零电流开关ZCS,所以不需要肖特基二极管

产品系列

–SSL21081

●SO8, 功率MOS内置      ?100-120V,典型应用8W

–SSL21082

●SO14, 功率MOS内置     ?100-120V,典型应用15W

–SSL21083

● SO8, 功率MOS内置      ?110/230V,典型应用8W

–SSL21084

●SO14, 功率MOS内置     ?110/230V,典型应用15W

SSL2108X原理框图







SSL2108X典型应用图

SSL21081/21083 applications:


SSL210X DEMO列表

三 非调光低功率型、接高低压市电工作的隔离(flyback拓扑架构)LED恒流驱动高效方案---SSL2110X系列

SSL2110X系列是NXP公司最新推出专门针对隔离架构的高效能LED驱动方案,器件集成了450 V或700 V功率开关,具有多种保护功能如欠压锁住(UVLO), 前沿消隐(LEB),过流保护(OCP),短绕组保护(SWP),超温保护(OTP)以及短路保护(OSP)等,驱动器最大转换效率高达95%,PF高达0.95以上,最大驱动功率为15W.

SSL2110X功能特点

●隔离式非调光支持宽范围高低压100 V to 230 V LED驱动方案

●初级侧高精度恒流控制(无需次级光耦反馈)

●输出电流高精度实现(典型3%ripple)

●通过专有的智能数字控制功能(SDC)实现两种应用自主切换

-- 高PF (> 0.95)和低THD(< 30 %)

-- 低电流ripple(以使用体积更小的小电解电容)

●与外围NTC配合,实现LED的温度检测和保护功能

●通过一个内部高压电流源启动,可以从漏极以dV/dt的方式由电容耦合,或者任何其他辅助电源为芯片供电,这样在应用设计中就有充分的灵活性

SSL2110X原理框图







SSL2110X典型应用图

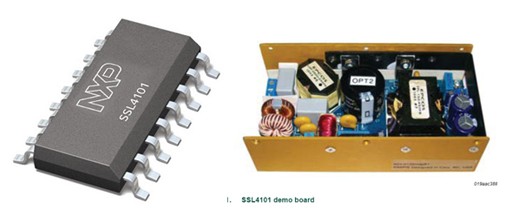

四 集成PFC调制和PWM控制的宽功率范围LED恒流驱动高效方案---SSL4101

SSL4101T是一款多芯片组件(MCM),包含两块芯片,通过专有的高电压BCD800 工艺使整流过的宽电压直接启动变得可行。SSL4101T 将一个功率因数校正控制器和一个反激控制器结合在一起,它的集成度高,在功率要求10W 到300W 范围,SSL4101T 使高效并且可靠的LED 照明应用电源的设计易于实现,并且只需要最少数量的外部元件。


SSL4101功能特点

●在满载和任何额定输入电压的情况下,SSL4101T 使得LED 照明应用电源达到输入电流总谐波失真< 20 %的工业标准

●用SSL4101T,在保持输入功率在待机模式下低于0.5W 的最大值,一个低功率控制器(<50 mW)可以被LED 照明应用电源的输出直接驱动

●特别高的效率可以在LED 照明应用电源中用SSL4101T 实现(在92 % 到94 %)。这确保电源在缺少散热的封闭空间里运行稳定(固态照明应用特有的)

●真正的宽电压运行:70 V (AC) 至 305 V (AC)

●波谷/零电压切换使得开关损耗最小化(恩智浦半导体专利)

●对所有变换器都有用去磁检测的连续模式保护(恩智浦半导体专利)

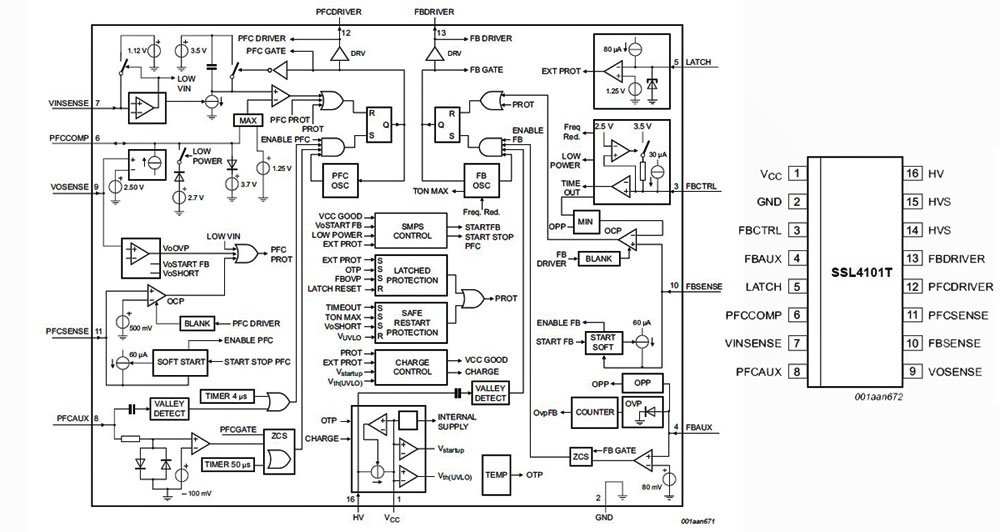

SSL4101原理框图







SSL4101典型应用图
